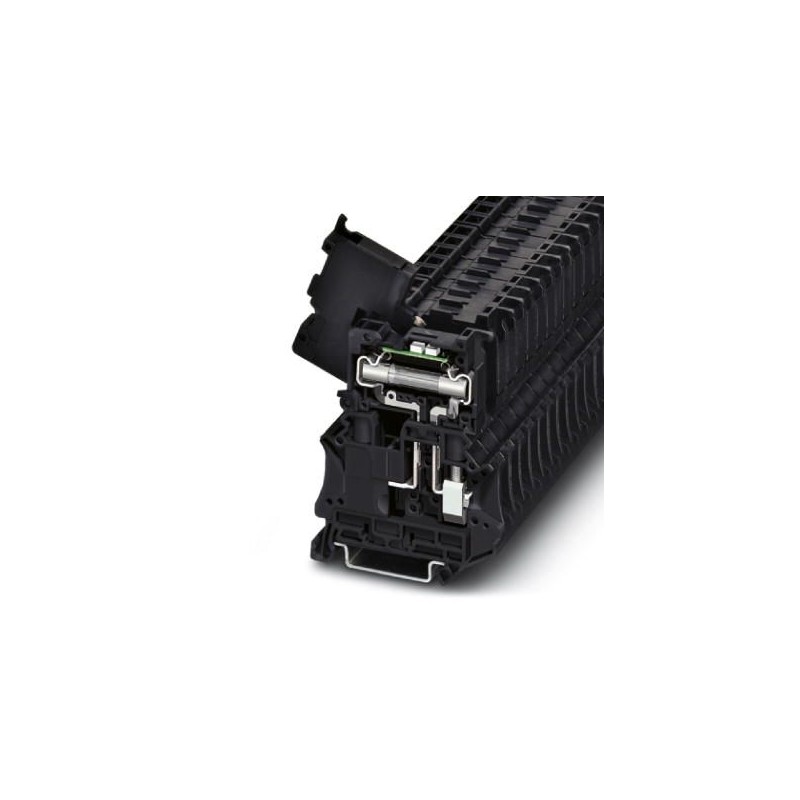

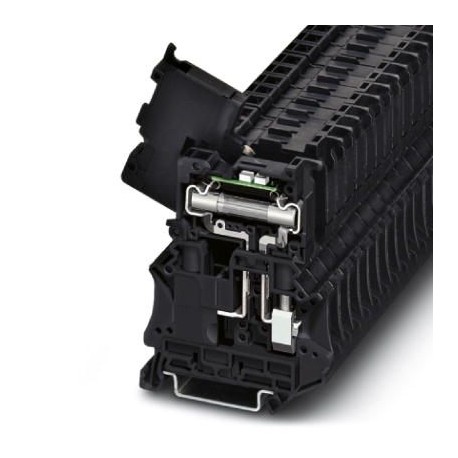

UT 6-HESILA 250 (6,3X32) 3046430 PHOENIX CONTACT Morsetti portafusibili componibili
UT 6-HESILA 250 (6,3X32)
3046430
PHOENIX_CONTACT
Morsetti portafusibili componibili
BORNAS
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3046430 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | BE1134 - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 243 (C_1_2017) |
| GTIN | 4046356055833 |
| Peso per pezzo (confezione esclusa) | 24,796 g |
| Numero tariffa doganale | 85369095 |
| Paese di origine | PL (Polonia) |
Generalità
| Nota | La corrente è determinata dal fusibile impiegato, la tensione dal LED scelto. In caso di fusibile difettoso, il circuito è da considerarsi sotto tensione. |
|---|---|
| Numero di piani | 1 |
| Numero collegamenti | 2 |
| Sezione nominale | 6 mm² |
| Colore | nero |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Campo di applicazione | Industria ferroviaria |
| Costruzione di macchine | |
| Costruzione di impianti | |
| Potenza dissipata massima in condizioni nominali | 1,6 W |
| Fusibile | G / 6,3 x 32 |
| Tipo di fusibile | Vetro / ceramica / ... |
| Tensione impulsiva di dimensionamento | 6 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima | max. 1,6 W (con disposizione singola del morsetto portafusibili in caso di sovratensione) |
| max. 1,6 W (con disposizione composita di diversi morsetti portafusibili in caso di sovratensione) | |
| max. 4 W (con disposizione singola del morsetto portafusibili in caso di cortocircuito) | |
| max. 2,5 W (con disposizione composita di diversi morsetti portafusibili in caso di cortocircuito) | |
| Corrente massima per disposizione singola | 10 A |
| Campo di tensione, con LED | 110 V AC/DC ... 250 V AC/DC |
| Campo di corrente, LED | 0,41 mA ... 0,96 mA |
| Attacco a norma | IEC 60947-7-3 |
| Corrente di carico massima | 10 A (La corrente è determinata dal fusibile impiegato.) |
| Corrente nominale IN | 10 A |
| Tensione nominale UN | 250 V |
| Parete laterale aperta | No |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Inserto materiale isolante statico a freddo | -60 °C |
| Reazione al fuoco per veicoli su rotaia (DIN 5510-2) | Controllo superato |
| Metodo di prova con una fiamma di prova (DIN EN 60695-11-10) | V0 |
| Indice dell'ossigeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 10 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 10 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 8 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 6 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 6 mm² |
| 2 conduttori stesso diametro, rigidi min. | 0,2 mm² |
| 2 conduttori stesso diametro, rigidi max. | 2,5 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,2 mm² |
| 2 conduttori stesso diametro, flessibili max. | 2,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,25 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 1,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 4 mm² |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 10 mm |
| Calibro a tampone | A5 |
| Filettatura | M4 |
| Coppia min. | 1,5 Nm |
| Coppia max. | 1,8 Nm |
Normative e prescrizioni
| Attacco a norma | CSA |
|---|---|
| IEC 60947-7-3 | |
| Classe di combustibilità a norma UL 94 | V0 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3046430-UT 6-HESILA 250 (6,3X32) | 137 Kbytes |
|
