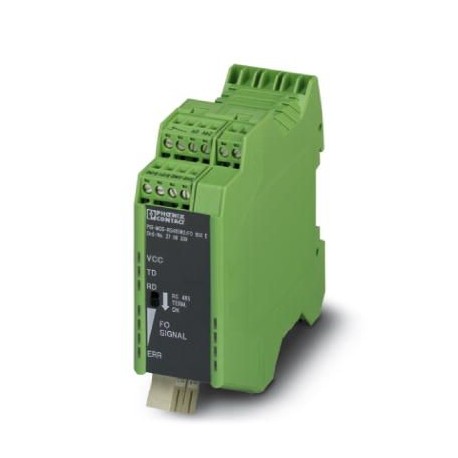

PSI-MOS-RS485W2/FO1300 E 2708562 PHOENIX CONTACT Convertitori in fibra ottica
PSI-MOS-RS485W2/FO1300 E
2708562
PHOENIX_CONTACT
Convertitori in fibra ottica
Sicurezza e comunicazioni
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Comprati di solito insieme
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2708562 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNC212 - |
| Pagina catalogo | Pagina 329 (C_6_2017) |
| GTIN | 4046356176279 |
| Peso per pezzo (confezione esclusa) | 225,300 g |
| Numero tariffa doganale | 85176200 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 30 % ... 95 % (senza condensa) |
| Posizione elevata | 5000 m (Per le limitazioni vedere la dichiarazione del produttore) |
| Grado di protezione | IP20 |
| Immunità ai disturbi | EN 61000-6-2:2005 |
Generalità
| Distorsione bit ingresso | ± 35 % (ammissibile) |
|---|---|
| Distorsione bit, uscita | < 6,25 % |
| Separazione galvanica | VCC // RS-485 |
| Tensione di prova interfaccia dati/alimentazione | 1,5 kVeff(50 Hz, 1 min) |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 89/336/CEE |
| Emissione disturbi | EN 55011 |
| Peso netto | 225,3 g |
| Materiale custodia | PA 6.6-FR |
| Colore | verde |
| MTBF | 484 Anni (Standard Telcordia, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno)) |
| 102 Anni (Standard Telcordia, temperatura 40 ℃, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno)) | |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X (Rispettare le note particolari relative all'installazione riportate nella documentazione!) |
| UL, USA / Canada | 508 Listed |
| 508 Recognized |
Alimentazione
| Tensione nominale | 24 V DC (secondo omologazione UL) |
|---|---|
| Range tensione di alimentazione | 18 V DC ... 32 V DC |
| Max. corrente assorbita | 90 mA |
| Corrente assorbita tipica | 55 mA (24 V DC) |
| 170 mA (UL Listed, 24 V DC) | |
| 110 mA (UL Recognized, 24 V DC) | |
| Collegamento | Morsetto a vite a innesto COMBICON |
Interfacce seriali
| Interfaccia 1 | Interfaccia RS-485, 2 fili |
|---|---|
| Funzionamento | half duplex |
| Collegamento | Morsetto a vite estraibile |
| Formato dati/Codifica dati | UART (conversione 11/10 bit, NRZ), tolleranza a slittamento |
| Commutazione direzione dati | Automatica |
| Mezzo trasmissivo | Rame |
| Lunghezza di trasmissione | ≤ 1200 m (in base alla velocità dati con linea dati schermata, twisted) |
| Resistenza terminale | 390 Ω |
| 220 Ω | |
| 390 Ω (inseribile) | |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Velocità di trasmissione seriale | 4,8/9,6/19,2/38,4/57,6/75/93,75/115,2/136/187,5/375/500 kBit/s |
Interfaccia ottica LWL
| Lunghezza d'onda | 1300 nm |
|---|---|
| Distanza di trasmissione incl. riserva di sistema da 3 dB | 25 km (con F-G 50/125 0,7 dB/km F a 1300 nm) |
| 22 km (con F-G 62,5/125 0,8 dB/km a 1300 nm) | |
| 45 km (con F-E 9/125 0,4 dB/km a 1300 nm) | |
| Mezzo trasmissivo | Fibra di vetro Multimode |
| Fibra di vetro Singlemode | |
| Protocollo di trasmissione | trasparenza di protocollo verso l'interfaccia RS-485 |
| Collegamento | SC-Duplex |
Uscite digitali
| Denominazione uscita | Uscita relè |
|---|---|
| Descrizione dell'uscita | Uscita segnalazione guasti |
| Numero uscite | 1 |
| Max. tensione commutabile | 60 V DC |
| 42 V AC | |
| Corrente di carico permanente | 1 A |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 89/336/CEE |
|---|---|
| Tipo di prova | Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 |
| Risultato della prova | 5g, 10 ... 150 Hz, 2,5 h, in direzione XYZ |
| Tipo di prova | Urti secondo EN 60068-2-27/IEC 60068-2-27 |
| Risultato della prova | 15g, 11 ms durata, pulsazione d’urto d’onda semisinusoidale |
| Emissione disturbi | EN 55011 |
| Immunità ai disturbi | EN 61000-6-2:2005 |
| Privo di sostanze incidenti sulla reticolazione di vernici | secondo la norma principale VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
| Attacco a norma | CUL |
| Norme/Disposizioni | EN 61000-4-2 |
| Scarica contatti | ± 6 kV |
| Norme/Disposizioni | EN 61000-4-3 |
| EN 61000-4-4 | |
| Osservazioni | Criterio B |
| Norme/Disposizioni | EN 61000-4-5 |
| Segnale | ± 1 kV |
| Norme/Disposizioni | EN 55011 |
| EN 61000-4-6 | |
| Urti | 15g in ogni direzione, a norma IEC 60068-2-27 |
| Vibrazioni (funzionamento) | a norma IEC 60068-2-6: 5g, 150 Hz |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| UL, USA / Canada | 508 Listed |
| 508 Recognized | |
| Test dei gas tossici | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027230207eCl@ss 4.127230207eCl@ss 5.027230207eCl@ss 5.127230200eCl@ss 6.019179200eCl@ss 7.019179290eCl@ss 8.019179290eCl@ss 9.019170114
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2708562-PSI-MOS-RS485W2/FO1300 E | 275 Kbytes |
|
