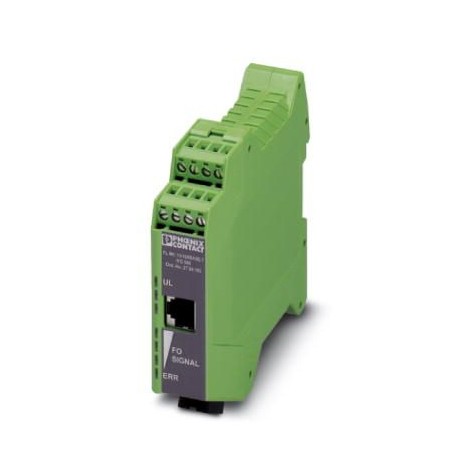

FL MC 10/100BASE-T/FO-660 2708193 PHOENIX CONTACT Convertitori in fibra ottica
FL MC 10/100BASE-T/FO-660
2708193
PHOENIX_CONTACT
Convertitori in fibra ottica
Sicurezza e comunicazioni
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2708193 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNC311 - |
| Pagina catalogo | Pagina 408 (C_8_2013) |
| GTIN | 4017918973957 |
| Peso per pezzo (confezione esclusa) | 120,100 g |
| Numero tariffa doganale | 85176200 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -30 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Posizione elevata | 5000 m (Per le limitazioni vedere la dichiarazione del produttore) |
| Grado di protezione | IP20 |
| Immunità ai disturbi | EN 61000-6-2:2005 |
Generalità
| Separazione galvanica | VCC // Ethernet |
|---|---|
| Tensione di prova interfaccia dati/alimentazione | 1500 V |
| 1,5 kVeff(50 Hz, 1 min) | |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Emissione disturbi | EN 50081-2 |
| Peso netto | 120,1 g |
| Materiale custodia | PA V0 |
| Colore | verde |
| MTBF | 564 Anni (Standard Telcordia, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno)) |
| 136 Anni (Standard Telcordia, temperatura 40 ℃, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno)) | |
| MTTF | 885 Anni (Standard SN 29500, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno)) |
| 446 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno)) | |
| 202 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 100 % (7 giorni alla settimana, 24 ore al giorno)) | |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X (Rispettare le note particolari relative all'installazione riportate nella documentazione!) |
| UL, USA / Canada | 508 Recognized |
Alimentazione
| Tensione nominale | 24 V DC |
|---|---|
| Range tensione di alimentazione | 18 V DC ... 30 V DC (mediante morsetto a vite a innesto COMBICON) |
| 23 V DC ... 25 V DC (alternativo o ridondante, mediante contatto bus backplane e alimentazione di corrente del sistema) | |
| Corrente assorbita tipica | ≤ 100 mA (24 V DC) |
| Circuito di protezione | Prot. contro inversione polarità |
| Collegamento | Morsetto a vite estraibile (COMBICON), ridondanza possibile |
Interfacce seriali
| Interfaccia 1 | Interfaccia Ethernet, 10/100Base-T(X) a norma IEEE 802.3u |
|---|---|
| Numero porte | 1 |
| Collegamento | Connettore femmina RJ45, schermato |
| Mezzo trasmissivo | Rame |
| Lunghezza di trasmissione | 100 m (twisted pair schermato) |
| Modalità auto-negoziazione | a scelta trasparente attraverso TP e FO (predefinita) o localmente su TP |
| Link through | |
| Commutazione MDI-/MDI-X | Commutabile internamente tra Line (1:1) e collegamento Cross-over |
| LED di segnalazione | Activity (giallo), Link Status (verde, UL lampeggianti), 100 MBit/s (verde) |
Interfaccia ottica LWL
| Capacità di trasmissione minima | min. -8 dBm ((980/1000 µm) in modo statico) |
|---|---|
| min. -19 dBm ((200/230 µm) in modo statico) | |
| Capacità di trasmissione massima | max. -2 dBm ((980/1000 µm) in modo statico) |
| max. -11 dBm ((200/230 µm) in modo statico) | |
| Sensibilità di ricezione minima | min. -23 dBm ((980/1000 µm) in modo statico) |
| min. -26,8 dBm ((200/230 µm) in modo statico) | |
| Lunghezza d'onda | 660 nm |
| Distanza di trasmissione incl. riserva di sistema da 3 dB | 70 m (Fibra polimerica con F-P 980/1000 230 dB/km a 10 MBit/s) |
| 300 m (Fibra PCF con F-K 200/230 8 dB/km a 10 MBit/s) | |
| 50 m (Fibra polimerica con F-P 980/1000 230 dB/km a 100 MBit/s) | |
| 100 m (Fibra PCF con F-K 200/230 8 dB/Km a 100 MBit/s) | |
| 300 m (Fibra HCS-GI con F-GK 200/230 a 100 Mbit/s) | |
| 400 m (Fibra HCS-GI con F-GK 200/230 a 10 Mbit/s) | |
| Mezzo trasmissivo | Fibra polimerica |
| Fibra PCF | |
| Collegamento | SC-RJ |
Uscite digitali
| Denominazione uscita | Uscita relè |
|---|---|
| Numero uscite | 2 |
| Esecuzione dei contatti | Contatto in chiusura |
| Max. tensione commutabile | 60 V AC/DC |
| Max. corrente d'inserzione | 1 A |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Tipo di prova | Caduta libera secondo IEC 60068-2-32 |
| Risultato della prova | 1 m |
| Tipo di prova | Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 |
| Risultato della prova | 5g, 150 Hz, 1,5 h, in direzione XYZ |
| Tipo di prova | Urti secondo EN 60068-2-27/IEC 60068-2-27 |
| Risultato della prova | 15g, 11 ms durata, pulsazione d’urto d’onda semisinusoidale |
| Emissione disturbi | EN 50081-2 |
| Immunità ai disturbi | EN 61000-6-2:2005 |
| Privo di sostanze incidenti sulla reticolazione di vernici | secondo la norma principale VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
| Attacco a norma | CUL |
| Norme/Disposizioni | EN 61000-4-2 |
| Scarica contatti | ± 6 kV (Grado severità collaudo 3) |
| Norme/Disposizioni | EN 61000-4-3 |
| Frequenza | 80 MHz ... 3 GHz (Grado severità collaudo 3) |
| Norme/Disposizioni | EN 61000-4-4 |
| Osservazioni | Criterio B |
| Norme/Disposizioni | EN 61000-4-5 |
| Segnale | ± 2 kV |
| Norme/Disposizioni | EN 55011 |
| EN 61000-4-6 | |
| Frequenza | 0,15 MHz ... 80 MHz |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| UL, USA / Canada | 508 Recognized |
| Test dei gas tossici | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027230207eCl@ss 4.127230207eCl@ss 5.027230207eCl@ss 5.127230200eCl@ss 6.027230200eCl@ss 7.019170114eCl@ss 8.019170114eCl@ss 9.019170114
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2708193-FL MC 10/100BASE-T/FO-660 | 332 Kbytes |
|
