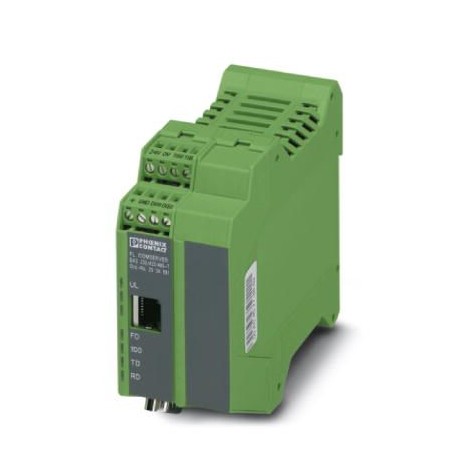

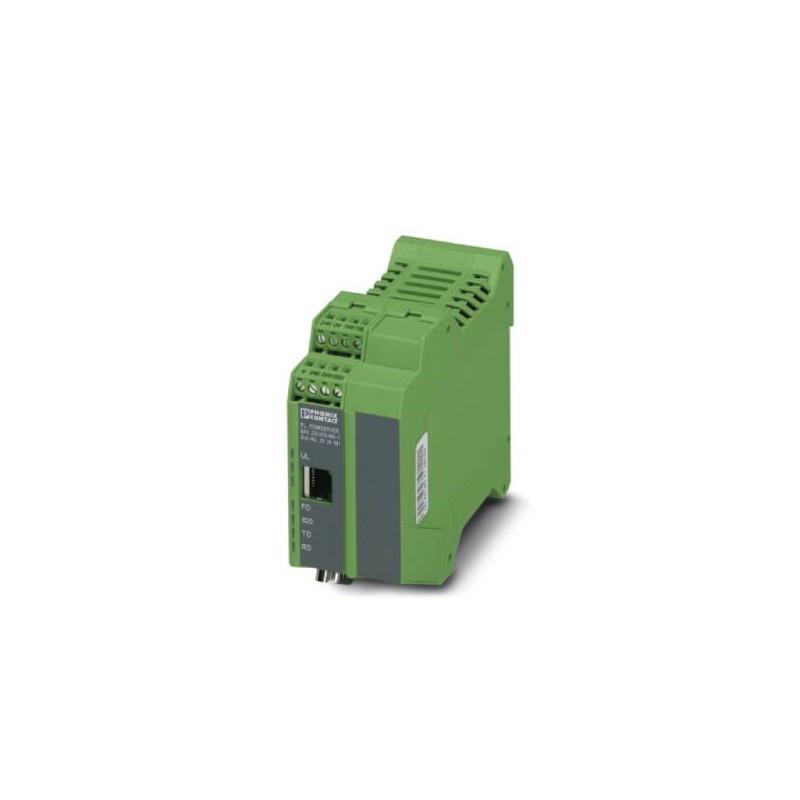

FL COMSERVER UNI 232/422/485-T 2904817 PHOENIX CONTACT Convertitore d’interfaccia
FL COMSERVER UNI 232/422/485-T
2904817
PHOENIX_CONTACT
Convertitore d’interfaccia
Sicurezza e comunicazioni
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2904817 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNC321 - |
| Pagina catalogo | Pagina 341 (C_6_2017) |
| GTIN | 4046356891486 |
| Peso per pezzo (confezione esclusa) | 188,888 g |
| Numero tariffa doganale | 85176200 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (isolato, 40 mm di distanza circostante) |
|---|---|
| -40 °C ... 60 °C (affiancato senza distanza) | |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 5 % ... 95 % (senza condensa) |
| Posizione elevata | 5000 m (Per le limitazioni vedere la dichiarazione del produttore) |
| Grado di protezione | IP20 |
| Immunità ai disturbi | EN 61000-6-2:2005 |
Generalità
| Separazione galvanica | DIN EN 50178 (VCC // Ethernet // seriale) |
|---|---|
| Tensione di prova interfaccia dati/interfaccia dati | 1,5 kVeff(50 Hz, 1 min) |
| Tensione di prova interfaccia dati/alimentazione | 1,5 kVeff |
| 1,5 kVeff(50 Hz, 1 min) | |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Emissione disturbi | EN 61000-6-4 |
| Peso netto | 188,888 g |
| Colore | verde |
| MTBF | 666 Anni (Standard Telcordia, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno)) |
| 179 Anni (Standard Telcordia, temperatura 40 ℃, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno)) | |
| MTTF | 1973 Anni (Standard SN 29500, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno)) |
| 854 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno)) | |
| 348 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 100 % (7 giorni alla settimana, 24 ore al giorno)) | |
| Conformità | CE conforme |
| ATEX | II 3G Ex nA IIC T4 Gc X (Rispettare le note particolari relative all'installazione riportate nella documentazione!) |
Alimentazione
| Range tensione di alimentazione | 12 V AC/DC ... 30 V AC/DC (tenere conto del derating) |
|---|---|
| Corrente assorbita tipica | 100 mA (24 V DC) |
Interfacce seriali
| Interfaccia 1 | Interfaccia Ethernet, 10/100Base-T(X) a norma IEEE 802.3u |
|---|---|
| Interfaccia | Ethernet |
| Numero porte | 1 |
| Collegamento | Connettore femmina RJ45, schermato |
| Lunghezza di trasmissione | ≤ 100 m (twisted pair schermato) |
| Protocolli | TCP/IP, UDP, Modbus (TCP, RTU/ASCII), PPP |
| Protocolli ausiliari | ARP, DHCP, BOOTP, SNMP, RIP, RARP, HTTP, TFTP, ICMP |
| Controllo del flusso dati/protocollo | Modbus/TCP |
| Velocità di trasmissione seriale | 10/100 MBit/s, auto-negoziazione |
| Interfaccia 2 | Interfaccia RS-232 secondo ITU-T V.28, EIA/TIA-232, DIN 66259-1 |
| Interfaccia | RS-232 |
| Collegamento | Connettore maschio D-SUB 9 |
| Formato dati/Codifica dati | UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity |
| Lunghezza di trasmissione | 15 m |
| Pinning | Commutazione DTE/DCE mediante Web Based Management |
| Controllo del flusso dati/protocollo | Software Handshake, Xon/Xoff, o Hardware Handshake RTS/CTS // 3964 R compatibile, Modbus RTU/ASCII |
| Velocità di trasmissione seriale | 0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4 kBit/s |
| Interfaccia 3 | Interfaccia RS-422, secondo ITU-T V.11, EIA/TIA-422, DIN 66348-1 |
| Interfaccia | RS-422 |
| Collegamento | Attacco a vite/ ad innesto mediante COMBICON |
| Formato dati/Codifica dati | UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity |
| Lunghezza di trasmissione | ≤ 1200 m |
| Resistenza terminale | 390 Ω (configurabile) |
| 180 Ω | |
| 390 Ω | |
| Controllo del flusso dati/protocollo | Automatica |
| Velocità di trasmissione seriale | 0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4; 500; 1000 kBit/s |
| Interfaccia 4 | Interfaccia RS-485, secondo EIA/TIA-485, DIN 66259-4/RS-485 a 2 fili |
| Interfaccia | RS-485 |
| Collegamento | Attacco a vite/ ad innesto mediante COMBICON |
| Formato dati/Codifica dati | UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity |
| Resistenza terminale | 390 Ω |
| 180 Ω | |
| 390 Ω (configurabile) | |
| Controllo del flusso dati/protocollo | Automatica |
| Velocità di trasmissione seriale | 0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4; 500; 1000 kBit/s |
Funzione
| Web Based Management | sì |
|---|---|
| Management | Web Based Management, SNMP, accesso di emergenza con Telnet e Seriell |
| Indicazioni di stato e di diagnostica | LED: UL (tensione logica), TD + RD (attività dati seriale), FD (full duplex), 100 (funzionamento 100 Mbit/s), Link (Ethernet), Activity (Ethernet), ERR (errore) |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Tipo di prova | Caduta libera secondo IEC 60068-2-32 |
| Risultato della prova | 1 m |
| Tipo di prova | Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 |
| Risultato della prova | 5g, 10 ... 150 Hz, 2,5 h, in direzione XYZ |
| Tipo di prova | Urti secondo EN 60068-2-27/IEC 60068-2-27 |
| Risultato della prova | 15g, 11 ms durata, pulsazione d’urto d’onda semisinusoidale |
| Tipo di prova | Urti secondo EN 60068-2-27/IEC 60068-2-27 |
| Risultato della prova | 30g, 11 ms durata, pulsazione d’urto d’onda semisinusoidale |
| Emissione disturbi | EN 61000-6-4 |
| Immunità ai disturbi | EN 61000-6-2:2005 |
| Privo di sostanze incidenti sulla reticolazione di vernici | secondo la norma principale VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
| Norme/Disposizioni | EN 50121-4 |
| Conformità | CE conforme |
| ATEX | II 3G Ex nA IIC T4 Gc X |
| Test dei gas tossici | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 10.0.119179290eCl@ss 4.027250504eCl@ss 4.127250504eCl@ss 5.027250504eCl@ss 5.127250500eCl@ss 6.019179200eCl@ss 7.019179290eCl@ss 8.019179290eCl@ss 9.019179290
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2904817-FL COMSERVER UNI 232/422/485-T | 157 Kbytes |
|
