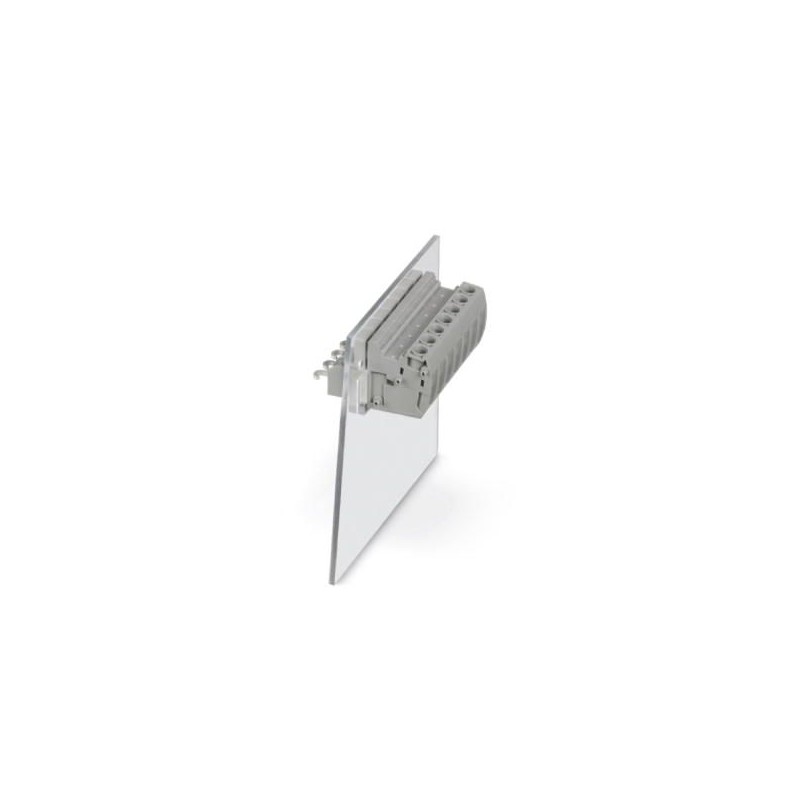

UW 4-POT-SL/S 3059760 PHOENIX CONTACT Morsetto passaparete
UW 4-POT-SL/S
3059760
PHOENIX_CONTACT
50
Morsetto passaparete
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3059760 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AABBDA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 609 (C_1_2013) |
| GTIN | 4046356520768 |
| Peso per pezzo (confezione esclusa) | 6,764 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | CN (Cina) |
Generalità
| Numero di piani | 1 |
|---|---|
| Numero collegamenti | 2 |
| Sezione nominale | 4 mm² |
| Colore | grigio |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Tensione impulsiva di dimensionamento | 6 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Temperatura ambiente (esercizio) | -40 °C ... 105 °C |
| Attacco a norma | IEC 60947-7-1 |
| Corrente nominale IN | 32 A |
| Corrente di carico massima | 41 A (con una sezione conduttore di 6 mm²) |
| Tensione nominale UN | 800 V (con piastrina distanziatrice) |
| Parete laterale aperta | No |
| N. poli | 1 |
Dati di collegamento
| Lato collegamenti | esterno |
|---|---|
| Collegamento | Connessione a vite |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 6 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 4 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 10 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 4 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 4 mm² |
| 2 conduttori stesso diametro, rigidi min. | 0,2 mm² |
| 2 conduttori stesso diametro, rigidi max. | 1,5 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,2 mm² |
| 2 conduttori stesso diametro, flessibili max. | 1,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,25 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 1,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 2,5 mm² |
| Sezione con ponticello a innesto rigido max. | 4 mm² |
| Sezione con ponticello a innesto flessibile max. | 2,5 mm² |
| Lunghezza di spelatura | 10 mm |
| Calibro a tampone | A4 |
| Filettatura | M3 |
| Coppia min. | 0,6 Nm |
| Coppia max. | 0,8 Nm |
| Lato collegamenti | interno |
| Collegamento | Attacco a saldare |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027141131eCl@ss 4.127141131eCl@ss 5.027141134eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141134eCl@ss 8.027141134eCl@ss 9.027141134
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-3059760-UW 4-POT-SL/S | 117 Kbytes |
|
