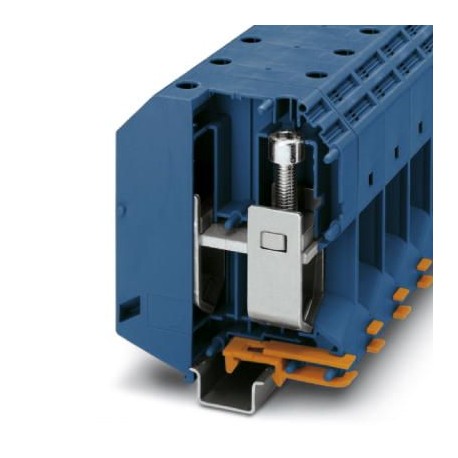

UKH 240 BU 0711852 PHOENIX CONTACT Morsetti di potenza
UKH 240 BU
0711852
PHOENIX_CONTACT
3
Morsetti di potenza
morsetti di giunzione > Staffa terminale per canalina
BORNAS
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 0711852 |
|---|---|
| Pezzi/conf. | 3 PZ |
| Sales key | BE1311 - |
| Quantità di ordinazione minima | 3 PZ |
| Pagina catalogo | Pagina 267 (C_1_2017) |
| GTIN | 4017918885120 |
| Peso per pezzo (confezione esclusa) | 496,000 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | IN (India) |
Generalità
| N. poli | 1 |
|---|---|
| Numero di piani | 1 |
| Numero collegamenti | 2 |
| Potenziali | 1 |
| Sezione nominale | 240 mm² |
| Colore | blu |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Tensione impulsiva di dimensionamento | 8 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 13,78 W |
| Corrente di carico massima | 415 A (con una sezione conduttore di 240 mm²) |
| Corrente nominale IN | 415 A |
| Tensione nominale UN | 1000 V |
| Parete laterale aperta | No |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Inserto materiale isolante statico a freddo | -60 °C |
| Reazione al fuoco per veicoli su rotaia (DIN 5510-2) | Controllo superato |
| Metodo di prova con una fiamma di prova (DIN EN 60695-11-10) | V0 |
| Indice dell'ossigeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dimensioni
| Larghezza | 36 mm |
|---|---|
| Lunghezza | 100 mm |
| Altezza | 123,6 mm |
| Altezza NS 35/15 | 131,5 mm |
| Altezza NS 32 | 129 mm |
Dati di collegamento
| Nota | Viti ad esagono cavo |
|---|---|
| Collegamento | Connessione a vite |
| Attacco a norma | IEC 60947-7-1 |
| Nota | Attenzione: nell'area download sono disponibili approvazioni degli articoli, sezioni di collegamento e note per la connessione di conduttori in alluminio. |
| Sezione conduttore rigido min. | 70 mm² |
| Sezione conduttore rigido max. | 240 mm² |
| Sezione trasversale conduttore AWG min. | 2/0 |
| Sezione trasversale conduttore AWG max. | 500 kcmil |
| Sezione conduttore flessibile min. | 70 mm² |
| Sezione conduttore flessibile max. | 240 mm² |
| Sezione min. conduttore flessibile AWG | 2/0 |
| Sezione max. del conduttore flessibile AWG | 500 kcmil |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 70 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 185 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 70 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 185 mm² |
| Sezione con ponticello a innesto rigido max. | 240 mm² |
| Sezione con ponticello a innesto flessibile max. | 185 mm² |
| 2 conduttori stesso diametro, rigidi min. | 35 mm² |
| 2 conduttori stesso diametro, rigidi max. | 95 mm² |
| 2 conduttori stesso diametro, flessibili min. | 50 mm² |
| 2 conduttori stesso diametro, flessibili max. | 95 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 35 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 50 mm² |
| Attacco a norma | IEC/EN 60079-7 |
| Sezione conduttore rigido min. | 70 mm² |
| Sezione conduttore rigido max. | 240 mm² |
| Sezione trasversale conduttore AWG min. | 2/0 |
| Sezione trasversale conduttore AWG max. | 500 |
| Sezione conduttore flessibile min. | 70 mm² |
| Sezione conduttore flessibile max. | 185 mm² |
| Lunghezza di spelatura | 40 mm |
| Calibro a tampone | B15 |
| Filettatura | M10 |
| Coppia min. | 25 Nm |
| Coppia max. | 30 Nm |
Normative e prescrizioni
| Attacco a norma | CSA |
|---|---|
| IEC 60947-7-1 | |
| Classe di combustibilità a norma UL 94 | V0 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.0 27141120 eCl@ss 4.1 27141120 eCl@ss 5.0 27141120 eCl@ss 5.1 27141100 eCl@ss 6.0 27141100 eCl@ss 7.0 27141120 eCl@ss 8.0 27141120 eCl@ss 9.0 27141120
UNSPSC 6.01 30211811 UNSPSC 7.0901 39121410 UNSPSC 11 39121410 UNSPSC 12.01 39121410 UNSPSC 13.2 39121410
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-0711852-UKH 240 BU | 118 Kbytes |
|
