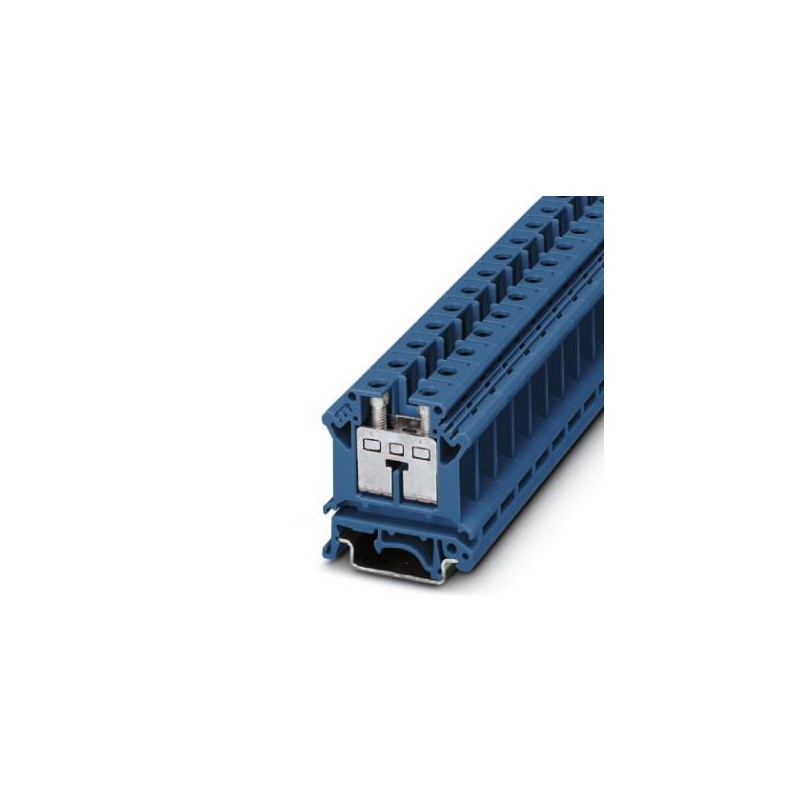

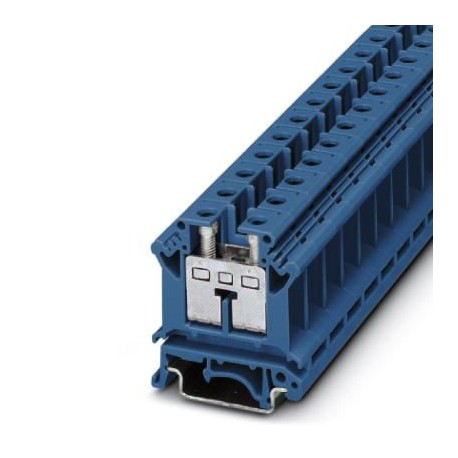

UIK 16 BU 3006205 PHOENIX CONTACT Morsetto per installazioni
UIK 16 BU
3006205
PHOENIX_CONTACT
50
Morsetto per installazioni
BORNAS
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3006205 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | BE1251 - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 505 (C_1_2017) |
| GTIN | 4017918091422 |
| Peso per pezzo (confezione esclusa) | 20,605 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Generalità
| Numero di piani | 1 |
|---|---|
| Numero collegamenti | 2 |
| Sezione nominale | 16 mm² |
| Colore | blu |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V2 |
| Corrente di carico massima | 101 A (con una sezione conduttore di 2,5 mm²) |
| Tensione impulsiva di dimensionamento | 6 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 2,43 W |
| Attacco a norma | IEC 60947-7-1 |
| Corrente nominale IN | 76 A |
| Corrente di carico massima | 101 A (con una sezione conduttore di 2,5 mm²) |
| Tensione nominale UN | 400 V |
| Parete laterale aperta | Sì |
| Risultato prova di tensione impulsiva | Controllo superato |
| Valore nominale prova di tensione impulsiva | 7,3 kV |
| Risultato prova tensione alternata | Controllo superato |
| Valore nominale tensione alternata massima sopportata | 1,89 kV |
| Risultato della prova della resistenza meccanica dei punti di connessione (5 collegamenti del conduttore) | Controllo superato |
| Risultato prova di piegatura | Controllo superato |
| Prova di piegatura velocità di rotazione | 10 giri/min |
| Prova di piegatura rotazioni | 135 |
| Prova di piegatura sezione del conduttore/peso | 4 mm2/0,9 kg |
| 16 mm2/2,9 kg | |
| 25 mm2/4,5 kg | |
| Risultato prova di trazione | Controllo superato |
| Prova di trazione sezione del conduttore | 4 mm² |
| Valore nominale forza d'estrazione | 60 N |
| Prova di trazione sezione del conduttore | 16 mm² |
| Valore nominale forza d'estrazione | 100 N |
| Prova di trazione sezione del conduttore | 25 mm² |
| Valore nominale forza d'estrazione | 135 N |
| Risultato della sede fissa sul supporto di fissaggio | Controllo superato |
| Sede fissa sul supporto di fissaggio | NS 35/NS 32 |
| Valore nominale | 5 N |
| Risultato controllo tensione dissipata | Controllo superato |
| Requisito tensione dissipata | ≤ 3,2 mV |
| Risultato prova di riscaldamento | Controllo superato |
| Risultato prova di resistenza ai cortocircuiti | Controllo superato |
| Prova di resistenza ai cortocircuiti sezione del conduttore | 16 mm² |
| Corrente di breve durata | 1,92 kA |
| Prova di resistenza ai cortocircuiti sezione del conduttore | 25 mm² |
| Corrente di breve durata | 3 kA |
| Risultato prova termica | Controllo superato |
| Certificazione delle caratteristiche termiche (fiamma aghiforme) durata di applicazione | 30 s |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Inserto materiale isolante statico a freddo | -60 °C |
| Reazione al fuoco per veicoli su rotaia (DIN 5510-2) | Controllo superato |
| Metodo di prova con una fiamma di prova (DIN EN 60695-11-10) | V0 |
| Indice dell'ossigeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dimensioni
| Larghezza | 12,2 mm |
|---|---|
| Lunghezza | 42,5 mm |
| Altezza NS 35/7,5 | 47 mm |
| Altezza NS 35/15 | 54,5 mm |
| Altezza NS 32 | 52 mm |
Dati di collegamento
| Nota | Punto di connessione |
|---|---|
| Sezione conduttore rigido min. | 2,5 mm² |
| Sezione conduttore rigido max. | 25 mm² |
| Sezione conduttore flessibile min. | 4 mm² |
| Sezione conduttore flessibile max. | 16 mm² |
| Sezione trasversale conduttore AWG min. | 12 |
| Sezione trasversale conduttore AWG max. | 4 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 16 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 16 mm² |
| 2 conduttori stesso diametro, rigidi min. | 1,5 mm² |
| 2 conduttori stesso diametro, rigidi max. | 6 mm² |
| 2 conduttori stesso diametro, flessibili min. | 1,5 mm² |
| 2 conduttori stesso diametro, flessibili max. | 6 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 1,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 4 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,75 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 10 mm² |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 11 mm |
| Filettatura | M4 |
| Coppia min. | 1,5 Nm |
| Coppia max. | 1,8 Nm |
Normative e prescrizioni
| Attacco a norma | CSA |
|---|---|
| IEC 60947-7-1 | |
| Classe di combustibilità a norma UL 94 | V2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141125eCl@ss 8.027141125eCl@ss 9.027141125
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3006205-UIK 16 BU | 142 Kbytes |
|
