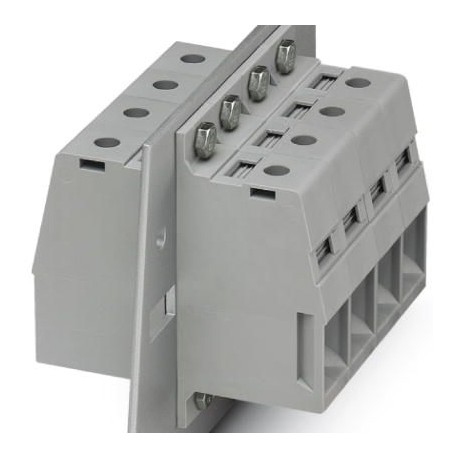

HDFK 95-F 0709644 PHOENIX CONTACT Morsetto passaparete
HDFK 95-F
0709644
PHOENIX_CONTACT
10
Morsetto passaparete
Occhiello a scomparsa, tipo di connessione: Connessione a vite con capsula di trazione, Connessione a vite con capsula di trazione, numero di poli: 1, corrente di carica: 232 A, sezione: 25 mm² - 95 mm², direzione di collegamento del conduttore rispetto alla direzione della spina: 0 °, larghezza: 25 mm, colore: grigio
morsetti di giunzione > morsetto passante
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 0709644 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | AABJDA - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 621 (C_1_2013) |
| GTIN | 4017918104054 |
| Peso per pezzo (confezione esclusa) | 250,000 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | GR (Grecia) |
Generalità
| Numero di piani | 1 |
|---|---|
| Numero collegamenti | 2 |
| Sezione nominale | 95 mm² |
| Colore | grigio |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Corrente di carico massima | 232 A |
| Tensione impulsiva di dimensionamento | 8 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Attacco a norma | IEC 60947-7-1 |
| Corrente nominale IN | 232 A |
| Corrente di carico massima | 232 A |
| Tensione nominale UN | 1000 V (per pareti in metallo da 1 mm... 2,5 mm) |
| 800 V (Per pareti in metallo superiori a 2,5 mm... 5 mm) | |
| 690 V (Per pareti in metallo superiori a 5 mm... 6 mm) | |
| Parete laterale aperta | No |
| N. poli | 1 |
Dati di collegamento
| Nota | Staffa |
|---|---|
| Lato collegamenti | Piano 1 esterno 1 |
| Collegamento | Connessione a vite |
| Nota | Attenzione: nell'area download sono disponibili approvazioni degli articoli, sezioni di collegamento e note per la connessione di conduttori in alluminio. |
| Sezione conduttore rigido min. | 35 mm² |
| Sezione conduttore rigido max. | 95 mm² |
| Sezione conduttore flessibile min. | 35 mm² |
| Sezione conduttore flessibile max. | 95 mm² |
| Sezione trasversale conduttore AWG min. | 4 |
| Sezione trasversale conduttore AWG max. | 2/0 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 95 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 95 mm² |
| 2 conduttori stesso diametro, rigidi min. | 25 mm² |
| 2 conduttori stesso diametro, rigidi max. | 35 mm² |
| 2 conduttori stesso diametro, flessibili min. | 25 mm² |
| 2 conduttori stesso diametro, flessibili max. | 35 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 16 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 35 mm² |
| Lunghezza di spelatura | 27 mm |
| Calibro a tampone | B12 |
| Filettatura | M8 |
| Coppia min. | 15 Nm |
| Coppia max. | 20 Nm |
| Lato collegamenti | interno |
| Collegamento | Connessione a vite |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.0 27141131 eCl@ss 4.1 27141131 eCl@ss 5.0 27141134 eCl@ss 5.1 27141100 eCl@ss 6.0 27141100 eCl@ss 7.0 27141134 eCl@ss 8.0 27141134 eCl@ss 9.0 27141134
UNSPSC 6.01 30211811 UNSPSC 7.0901 39121410 UNSPSC 11 39121410 UNSPSC 12.01 39121410 UNSPSC 13.2 39121410
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-0709644-HDFK 95-F | 127 Kbytes |
|
