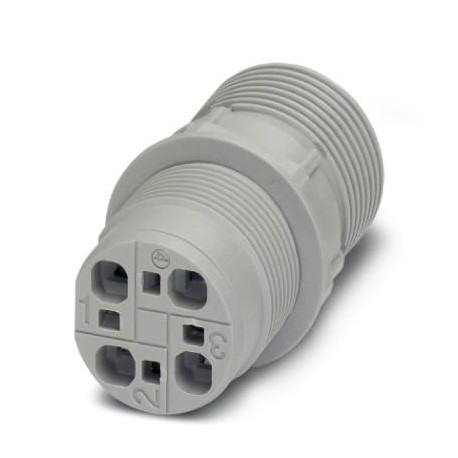

QPD W 4X2,5 M25 DT GY 1582358 PHOENIX CONTACT Passaparete
QPD W 4X2,5 M25 DT GY
1582358
PHOENIX_CONTACT
Passaparete
sensori > connettore da incasso per sensore-attuatore
Cavi, connettori e scatole QUICKON
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1582358 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF6ABB - |
| Pagina catalogo | Pagina 99 (PC_2011) |
| GTIN | 4046356463522 |
| Peso per pezzo (confezione esclusa) | 25,600 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Generalità
| Montaggio | Per cavi da 2,5 mm² con capocorda può essere utilizzata solo la pinza CRIMPFOX 10S (1212045) a crimpatura quadrata. Non può essere utilizzata la pinza a crimpare esagonale CRIMPFOX 6H (1212046) perchè il diametro è troppo grande per la diagonale. |
|---|---|
| Tipo | QPD 4x2,5 |
| Colore | grigio |
| Tipo di bloccaggio | Bloccaggio a vite |
| Tecnica di connessione | Attacco QUICKON |
| Collegamento | Connessione IDC |
| N. poli | 4 |
| Nota numero di poli | 4 |
| Apertura chiave dadi | 22 mm |
| Coppia di serraggio dadi | 5 Nm |
| Coppia di serraggio controdadi | 5 Nm |
| Apertura chiave controdadi | 27 mm |
| Numero collegamenti | 10 |
| Sezione conduttore flessibile min. | 1 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore rigido min. | 1 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 16 |
| Sezione trasversale conduttore AWG max. | 14 |
Cavo
| Struttura fili in conformità con VDE 0295 / Diametro minimo trefolo | VDE 0295 classe da 1 a 6 / min. 0,15 mm |
|---|---|
| Materiale isolante dei fili | PVC / PE / TPE / gomma |
| Diametro cavo isolamento compreso | 2 mm ... 3,8 mm |
| Diametro esterno conduttore | 6 mm ... 10 mm (Il dado Quickon o il connettore Quickon devono essere ordinati a parte) |
| Sezione del conduttore | 2,5 mm² |
| Polarità | 1, 2, 3, 4 |
Condizioni ambientali
| Grado di protezione | IP66 |
|---|---|
| IP68 (2 m / 24 h) | |
| IP69K | |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 100 °C |
| Temperatura per collegamento linee | -5 °C ... 50 °C |
Dati elettrici
| Corrente nominale IN | 20 A |
|---|---|
| Corrente di dimensionamento | 20 A |
| Tensione di dimensionamento (III/3) | 690 V |
| Tensione di dimensionamento (III/2) | 1000 V |
| Tensione di dimensionamento (II/2) | 1250 V |
| Tensione impulsiva di dimensionamento (III/3) | 6 kV |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
| Tensione impulsiva di dimensionamento (II/2) | 8 kV |
Dati meccanici
| Frequenza di collegamento dell'attacco QUICKON | max. 10 |
|---|---|
| Cicli di manovra | >= |
| Categoria d'urto | IK07 |
Dati materiale
| Materiale contatto | CuZn |
|---|---|
| Materiale superficie contatti | argentato |
| Materiale inserto portacontatti | PA |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027440602eCl@ss 8.027440602eCl@ss 9.027440602
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1582358-QPD W 4X2,5 M25 DT GY | 124 Kbytes |
|
