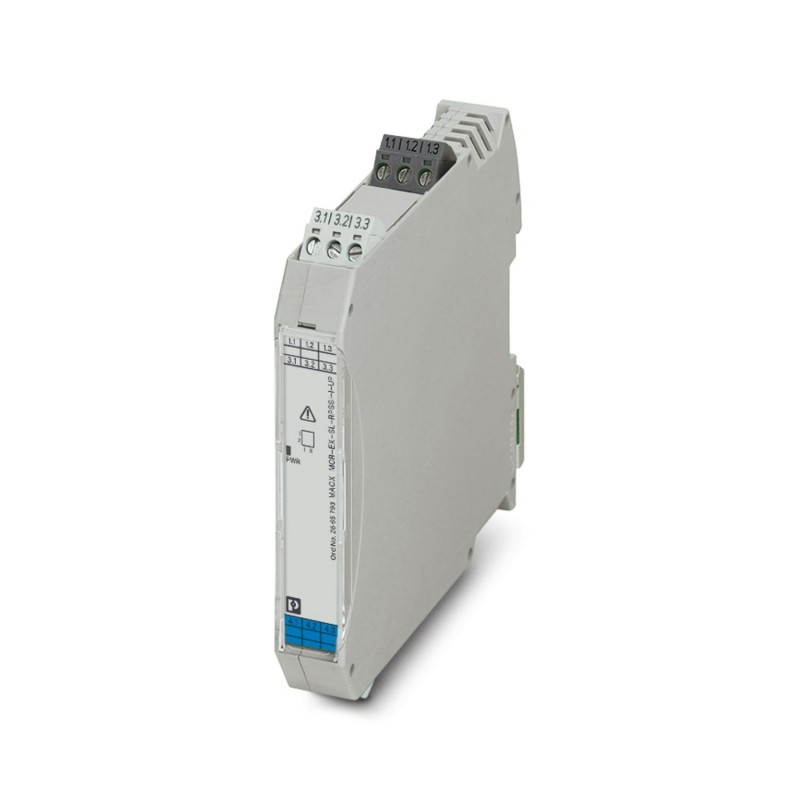

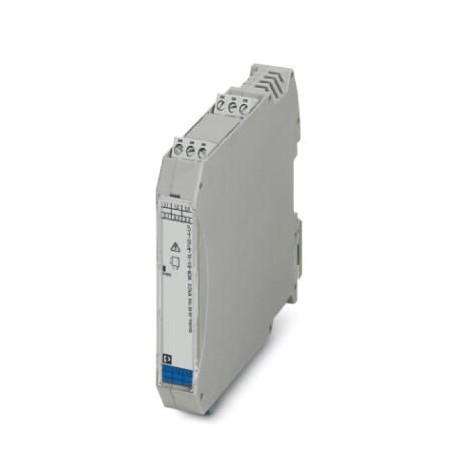

MACX MCR-EX-SL-RPSSI-I-UP 2865793 PHOENIX CONTACT Isolatori galvanici di ingresso/alimentazione
MACX MCR-EX-SL-RPSSI-I-UP
2865793
PHOENIX_CONTACT
Isolatori galvanici di ingresso/alimentazione
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2865793 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK3111 - |
| Pagina catalogo | Pagina 143 (C_5_2017) |
| GTIN | 4046356324694 |
| Peso per pezzo (confezione esclusa) | 185,000 g |
| Numero tariffa doganale | 85437090 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C (Posizione di montaggio a piacere) |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Altezza massima | ≤ 2000 m |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Immunità ai disturbi | EN 61000-6-2 Le interferenze possono causare leggeri scostamenti. |
Dati di ingresso
| Ingresso segnale | Ingresso di corrente attivo, a sicurezza intrinseca |
|---|---|
| Segnale d'ingresso, corrente | 4 mA ... 20 mA |
| Tensione di aliment. transmitter | > 16 V (20 mA) |
| > 15,3 V (22,5 mA) | |
| Ingresso segnale | Ingresso di corrente passivo, a sicurezza intrinseca |
| Segnale d'ingresso, corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Caduta di tensione | < 3,5 V (in funzionamento isolatore galvanico d'ingresso) |
Dati di uscita
| Uscita segnale | Uscita in corrente |
|---|---|
| Segnale d'uscita, tensione | 1 V ... 5 V (Resistenza interna, 250 Ω, 0,1%) |
| configurabile mediante DIP switch | |
| Segnale d'uscita, corrente | 4 mA ... 20 mA (attivo) |
| 4 mA ... 20 mA (passivo, tensione sorgente esterna 14 V ... 26 V) | |
| Trasmissione | 1:1 per segnale di ingresso |
| Carico/carico di uscita uscita di corrente | < 600 Ω (20 mA) |
| < 525 Ω (22,5 mA) | |
| Ripple d'uscita | < 20 mVeff |
| Comportamento in uscita in caso di guasto | 0 mA (Interruzione linea in ingresso) |
| ≥ 22,5 mA (Cortocircuito linea in ingresso) | |
| Uscita segnale | Uscita di corrente (attiva e passiva) |
| Segnale d'uscita, tensione | 0 V ... 5 V (Resistenza interna, 250 Ω, 0,1%) |
| 1 V ... 5 V (Resistenza interna, 250 Ω, 0,1%) | |
| Segnale d'uscita, corrente | 0 mA ... 20 mA (attivo) |
| 4 mA ... 20 mA (attivo) | |
| 0 mA ... 20 mA (passivo, tensione sorgente esterna 14 V ... 26 V) | |
| 4 mA ... 20 mA (passivo, tensione sorgente esterna 14 V ... 26 V) | |
| Carico/carico di uscita uscita di corrente | < 600 Ω (20 mA) |
| < 525 Ω (22,5 mA) | |
| Ripple d'uscita | < 20 mVeff |
| Comportamento in uscita in caso di guasto | 0 mA (Interruzione linea in ingresso) |
| 0 mA (Cortocircuito linea in ingresso) |
Alimentazione
| Denominazione | Funzionam. isolat. galvanico di alimentaz. |
|---|---|
| Range tensione di alimentazione | 24 V ... 230 V AC/DC (-20 %/+10 %, 50/60 Hz) |
| Max. corrente assorbita | < 80 mA (24 V DC / 20 mA) |
| Potenza dissipata | < 1,6 W (24 V DC / 20 mA) |
| Denominazione | Funzionam. isolatore galvanico |
| Campo tensioni nominali di alimentazione | 24 V ... 230 V AC/DC (-20 %/+10 %, 50/60 Hz) |
| Max. corrente assorbita | < 45 mA (24 V DC / 20 mA) |
| Potenza dissipata | < 1,1 W (24 V DC / 20 mA) |
Dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M3 |
| Collegamento | Connessione a vite |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
Generalità
| Numero di canali | 1 |
|---|---|
| Errore di trasmissione | < 0,1 % (del fondo scala) |
| Errore di trasmissione, tipico | < 0,05 % (del fondo scala) |
| Coefficiente termico massimo | < 0,01 %/K |
| Tempo di risposta (10-90%) | < 600 µs (con salto 4 mA ... 20 mA) |
| Segnalazione stato | LED verde (tensione di alimentazione) |
| Classe di combustibilità a norma UL 94 | V0 |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | II |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Emissioni | EN 61000-6-4 |
| Materiale custodia | PA 6.6-FR |
| Colore | grigio |
| Denominazione | Ingresso/uscita/alimentazione |
| Separazione galvanica | 300 Veff(Tensione d'isolamento nominale (categoria di sovratensione II; grado di inquinamento 2, isolamento sicuro a norma EN 61010-1)) |
| 2,5 kV (50 Hz, 1 min., tensione di prova) | |
| Denominazione | Ingresso/uscita |
| Separazione galvanica | 375 V (Valore di cresta a norma EN 60079-11) |
| Denominazione | ingresso/alimentazione |
| Separazione galvanica | 375 V (Valore di cresta a norma EN 60079-11) |
| Conformità | CE conforme, oltre alla norma EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC/IIB |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex nA [ia Ga] IIC/IIB T4 Gc | |
| IECEx | [Ex ia Ga] IIC/IIB |
| [Ex ia Da] IIIC | |
| Ex nA [ia Ga] IIC/IIB T4 Gc | |
| UL, USA / Canada | Class I Div 2; IS for Class I, II, III Div 1 |
| SIL | 2 |
Dati tecnici di sicurezza
| Funzionamento | Funzionam. isolat. galvanico di alimentaz. |
|---|---|
| Max. tensione d’uscita Uo | 25,2 V |
| Max. corrente in uscita Io | 93 mA |
| Max. potenza in uscita Po | 587 mW |
| Gruppo | IIC |
| Max. induttività esterna Lo | 2 mH |
| Max. capacità esterna Co | 107 nF |
| Gruppo | IIB |
| Max. induttività esterna Lo | 4 mH |
| Max. capacità esterna Co | 820 nF |
| Tensione massima di sicurezza Um | 253 V AC/DC (Morsetti di alimentazione) |
| Funzionamento | Funzionam. isolatore galvanico |
| Tensione d’ingresso Ui | ≤ 30 V |
| Corrente d'ingresso Ii | ≤ 150 mA |
| Capacità interna max. Ci | trascurabile |
Dati EMC
| Denominazione | Campi elettromagnetici ad alta frequenza |
|---|---|
| Norme/Disposizioni | EN 61000-4-3 |
| Difformità tipica dal valore finale del campo di misura | 1 % |
| Denominazione | Disturbi transitori rapidi (Burst) |
| Norme/Disposizioni | EN 61000-4-4 |
| Difformità tipica dal valore finale del campo di misura | 1 % |
| Denominazione | Interferenze |
| Norme/Disposizioni | EN 61000-4-6 |
| Difformità tipica dal valore finale del campo di misura | 1 % |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
|---|---|
| Emissione disturbi | EN 61000-6-4 |
| Denominazione | Campi elettromagnetici ad alta frequenza |
| Norme/Disposizioni | EN 61000-4-3 |
| EN 61000-4-4 | |
| Denominazione | Interferenze |
| Norme/Disposizioni | EN 61000-4-6 |
| Classe di combustibilità a norma UL 94 | V0 |
| Conformità | CE conforme, oltre alla norma EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC/IIB |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex nA [ia Ga] IIC/IIB T4 Gc | |
| IECEx | [Ex ia Ga] IIC/IIB |
| [Ex ia Da] IIIC | |
| Ex nA [ia Ga] IIC/IIB T4 Gc | |
| UL, USA / Canada | Class I Div 2; IS for Class I, II, III Div 1 |
| Gruppo | IIC |
| IIB |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210120eCl@ss 6.027210120eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120
