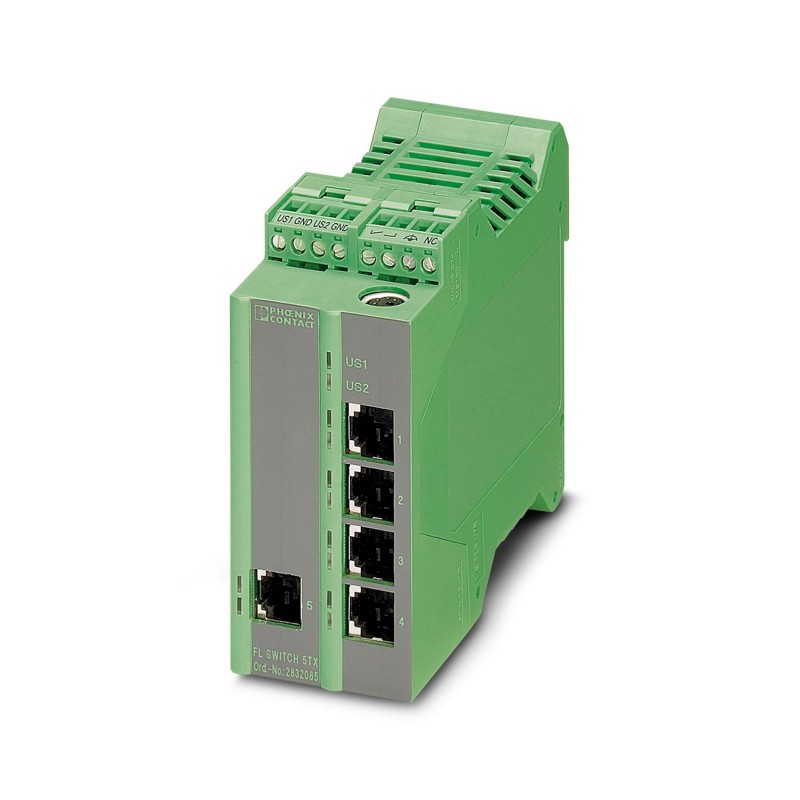

FL SWITCH LM 5TX 2989527 PHOENIX CONTACT Industrial Ethernet Switch
FL SWITCH LM 5TX
2989527
PHOENIX_CONTACT
Industrial Ethernet Switch
I / O
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2989527 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNN121 - |
| Pagina catalogo | Pagina 296 (C_8_2015) |
| GTIN | 4046356341769 |
| Peso per pezzo (confezione esclusa) | 223,300 g |
| Numero tariffa doganale | 85176200 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 30 % ... 95 % (senza condensa) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 30 % ... 95 % (senza condensa) |
| Pressione aria (funzionamento) | 80 kPa ... 108 kPa (2000 m su NN) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 108 kPa (3500 m NN) |
Interfacce
| Interfaccia 1 | Ethernet |
|---|---|
| Numero porte | 5 (Porte RJ45) |
| Nota sul tipo di connessione | Autonegoziazione e autocrossing |
| Fisica di trasmissione | Rame |
| Velocità di trasmissione | 10/100 MBit/s |
| Lunghezza di trasmissione | 100 m (per segmento) |
| Interfaccia 5 | Seriale (RS-232) |
| Collegamento | RS-232-C, connettore femmina MINI-DIN a 6 poli (PS/2) |
Funzione
| Funzionalità di base | Store and forward Switch conforme IEEE 802.3, 2 classi di priorità secondo IEEE 802.1p, protocollo TCP/IP, BootP, Port-Mirroring, funzione Web Server integrata, Multicast Filtering, IGMP Snooping, VLAN, Rapid Spanning Tree (RSTP), server DHCP, filtro PTCP |
|---|---|
| Management | Web based Management (HTTP) |
| SNMP v1/v2 | |
| Interfaccia seriale (V.24) | |
| Funzioni diagnostiche | 1:1-Portmirroring |
| Funzioni filtro | Quality of Service |
| VLAN (fino a 8 VLAN) | |
| IGMP Query | |
| Auto-Query-Port | |
| Extended Multicast Filtering | |
| Ridondanza | STP (Spanning Tree Protocol) |
| RSTP (Rapid Spanning Tree Protocol) | |
| FRD (Fast Ring Detection) | |
| Large Tree Support | |
| Browser supportati | Internet Explorer dalla versione 5.5 |
| Classe Conformance PROFINET | Conformance-Class A |
| Indicazioni di stato e di diagnostica | LED: US1, US2 (alimentazione di tensione), Fail (contatto allarme), 2 LED per porta Ethernet (Link/Activity e Speed) |
| Contatto di segnalazione tensione di comando | 24 V (tip.) |
| Contatto di segnalazione corrente di comando | 100 mA |
Parametro di estensione della rete
| Profondità struttura a cascata | Rete, struttura lineare e a stella: a scelta |
|---|---|
| Lunghezza massima dei cavi (Twisted Pair) | 100 m |
Tensione di alimentazione
| Tensione di alimentazione | 24 V DC (ridondante) |
|---|---|
| Ripple residuo | 3,6 VSS(entro il campo di tensione ammissibile) |
| Range tensione di alimentazione | 18,5 V DC ... 30,5 V DC |
| Corrente assorbita tipica | 170 mA (con US= 24 V DC) |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Lunghezza di spelatura | 7 mm |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Tipo di prova | Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 |
| Risultato della prova | Esercizio/stoccaggio/trasporto: 5g, 150 Hz, Criterio 3 |
| Emissione disturbi | EN 61000-6-3/-4 |
| Immunità ai disturbi | EN 61000-6-2:2005 |
| Vibrazione (trasporto e stoccaggio) | 5g, 150 Hz, a norma IEC 60068-2-6 |
| Vibrazioni (funzionamento) | a norma IEC 60068-2-6: 5g, 150 Hz |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250501eCl@ss 4.127250501eCl@ss 5.019030117eCl@ss 5.119030100eCl@ss 6.019170100eCl@ss 7.019170106eCl@ss 8.019170106eCl@ss 9.019170106
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2989527-FL SWITCH LM 5TX | 116 Kbytes |
|
