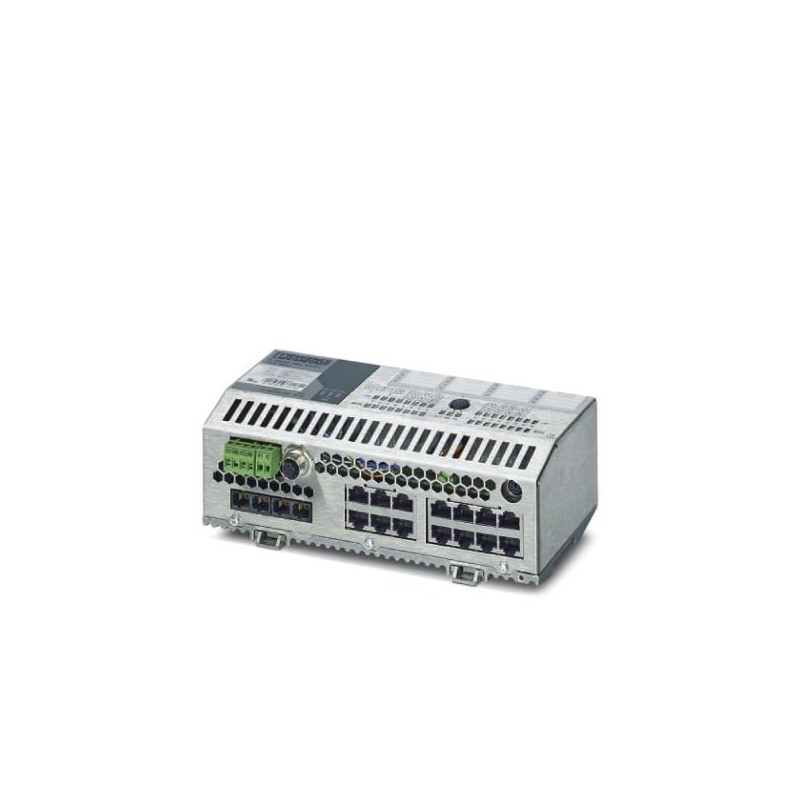

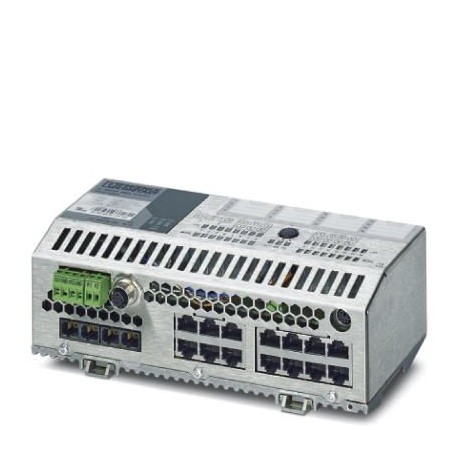

FL SWITCH SMCS 14TX/2FX 2700997 PHOENIX CONTACT Ethernet Smart Managed Compact Switch con 14 porte RJ45 (10/..
FL SWITCH SMCS 14TX/2FX
2700997
PHOENIX_CONTACT
Industrial Ethernet Switch
I / O
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2700997 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNN122 - |
| Pagina catalogo | Pagina 415 (C_6_2017) |
| GTIN | 4046356692014 |
| Peso per pezzo (confezione esclusa) | 1.004,000 g |
| Numero tariffa doganale | 85176200 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (senza condensa) |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % (senza condensa) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 5 % ... 95 % (senza condensa) |
| Pressione aria (funzionamento) | 86 kPa ... 108 kPa (2000 m su NN) |
| Pressione aria (trasporto e stoccaggio) | 66 kPa ... 108 kPa (3500 m NN) |
Interfacce
| Interfaccia 1 | Ethernet (RJ45) |
|---|---|
| Numero porte | 14 (Porte RJ45) |
| Nota sul tipo di connessione | Autonegoziazione e autocrossing |
| Fisica di trasmissione | Rame |
| Velocità di trasmissione | 10/100 MBit/s |
| Lunghezza di trasmissione | 100 m (per segmento) |
| LED di segnalazione | Tensione di alimentazione, trasmissione dati, errori, Link, Activity |
| Interfaccia 2 | FO Ethernet |
| Numero porte | 2 (SC-Multimode) |
| Fisica di trasmissione | in fibra multimodale |
| Velocità di trasmissione | 100 MBit/s (full duplex) |
| Lunghezza di trasmissione | 10000 m (a seconda della fibra ottica utilizzata) |
| 6400 m (fibra di vetro con F-G 50/125 0,7 dB/km F1200) | |
| 3000 m (fibra di vetro con F-G 62,5/125 2,6 dB/km F600) | |
| 2800 m (fibra di vetro con F-G 50/125 1,6 dB/km F800) | |
| Lunghezza d'onda | 1310 nm |
| Interfaccia 5 | Seriale (RS-232) |
| Collegamento | RS-232-C, connettore femmina MINI-DIN a 6 poli (PS/2) |
Funzione
| Funzionalità di base | Store and forward Switch conforme IEEE 802.3 4 classi di priorità secondo IEEE802.1 P, protocollo TCP/IP, BootP, Port-Mirroring, funzione Web Server integrata, Multicast Filtering, IGMP Snooping, VLAN, Rapid Spanning Tree (RSTP), PROFINET Device, protocollo ridondanza supporti (MRP). |
|---|---|
| Management | Web based Management (HTTP) |
| SNMP v1/v2 | |
| Interfaccia seriale (V.24) | |
| Funzioni diagnostiche | RMON History |
| N:1-Portmirroring | |
| LLDP (Link Layer Discovery Protocol) | |
| SNMP-Traps | |
| ACD (Address Conflict Detection) | |
| Funzioni filtro | Quality of Service (4 classi di priorità) |
| Port-Priorisierung | |
| VLAN | |
| IGMP Snooping (128 gruppi) | |
| IGMP Query | |
| Auto-Query-Port | |
| Extended Multicast Filtering | |
| Static Multicast Filtering | |
| Ridondanza | MRP (Media Redundancy Protocol) |
| RSTP (Rapid Spanning Tree Protocol) | |
| FRD (Fast Ring Detection) | |
| Large Tree Support | |
| Altre funzioni | BootP |
| DHCP-Client | |
| Browser supportati | Internet Explorer dalla versione 5.5 |
| Tabella indirizzi MAC | 16000 |
| Funzionalità dell’apparecchiatura PROFINET | PROFINET I/O Device |
| Fast Startup | |
| Classe Conformance PROFINET | Conformance-Class B |
| Sincronizzazione temporale | SNTP |
| Indicazioni di stato e di diagnostica | LED: US1, US2 (alimentazione di tensione), Fail (contatto allarme), 2 LED per porta Ethernet (Link e Activity/Speed/Duplex commutabile) |
| Contatto di segnalazione tensione di comando | 24 V (tip.) |
| Contatto di segnalazione corrente di comando | 260 mA (max.) |
Parametro di estensione della rete
| Profondità struttura a cascata | Rete, struttura lineare e a stella: a scelta |
|---|---|
| Lunghezza massima dei cavi (Twisted Pair) | 100 m |
Tensione di alimentazione
| Tensione di alimentazione | 24 V DC (ridondante) |
|---|---|
| Ripple residuo | 3,6 VSS(entro il campo di tensione ammissibile) |
| Range tensione di alimentazione | 18 V DC ... 32 V DC |
| Corrente assorbita tipica | 290 mA (con US= 24 V DC) |
| Corrente assorbita | 260 mA |
Generalità
| Tipo di montaggio | Guida di supporto |
|---|---|
| Formato AX | Struttura modulare |
| Peso netto | 1004 g |
| MTTF | 286,27 Anni (Standard SN 29500, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno)) |
| 149,5 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno)) | |
| 21,69 Anni (Standard SN 29500, temperatura 70 °C, ciclo operativo 100 % (7 giorni alla settimana, 24 ore al giorno)) |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Lunghezza di spelatura | 7 mm |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Emissione disturbi | EN 61000-6-3 |
| Immunità ai disturbi | EN 61000-6-2:2005 |
| Vibrazione (trasporto e stoccaggio) | 5g, 150 Hz, a norma IEC 60068-2-6 |
| Privo di sostanze incidenti sulla reticolazione di vernici | sì |
| Vibrazioni (funzionamento) | a norma IEC 60068-2-6: 5g, 150 Hz |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 10.0.119170401eCl@ss 4.027250501eCl@ss 4.127250501eCl@ss 5.027250501eCl@ss 5.119030100eCl@ss 6.019170100eCl@ss 7.019170106eCl@ss 8.019170106eCl@ss 9.019170106
