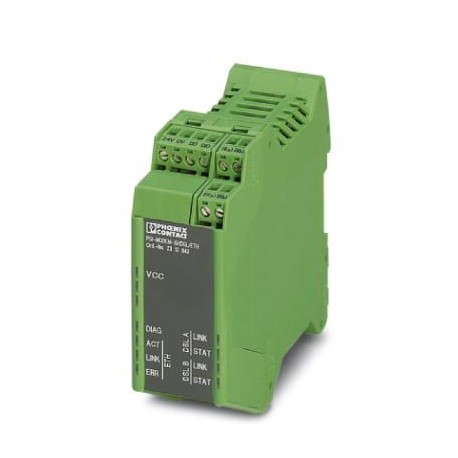

PSI-MODEM-SHDSL/ETH 2313643 PHOENIX CONTACT Modem
PSI-MODEM-SHDSL/ETH
2313643
PHOENIX_CONTACT
Modem
Sicurezza e comunicazioni
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2313643 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNC442 - |
| Pagina catalogo | Pagina 403 (C_8_2015) |
| GTIN | 4046356509206 |
| Peso per pezzo (confezione esclusa) | 258,700 g |
| Numero tariffa doganale | 85176200 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C (isolato (40 mm di distanza a sinistra e a destra), il dispositivo non alimenta altri componenti) |
|---|---|
| -20 °C ... 55 °C (affiancato senza distanza e potenza dissipata minima dei componenti affiancati) | |
| -20 °C ... 50 °C (affiancato senza distanza) | |
| -20 °C ... 45 °C (affiancato senza distanza, il dispositivo alimenta altri componenti) | |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (senza condensa) |
| Posizione elevata | 5000 m (Per le limitazioni vedere la dichiarazione del produttore) |
| Grado di protezione | IP20 |
Generalità
| Separazione galvanica | DIN EN 50178 (VCC // Ethernet // DSL (A) // DSL (B) // FE) |
|---|---|
| Tensione di prova interfaccia dati/alimentazione | 1,5 kVeff(50 Hz, 1 min) |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Peso netto | 258,7 g |
| Materiale custodia | PA 6.6-FR |
| Colore | verde |
| MTBF | 1017 Anni (Standard Telcordia, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno)) |
| 205 Anni (Standard Telcordia, temperatura 40 ℃, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno)) | |
| MTTF | 711 Anni (Standard SN 29500, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno)) |
| 308 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno)) | |
| 125 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 100 % (7 giorni alla settimana, 24 ore al giorno)) | |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA IIC T4 Gc X (Rispettare le note particolari relative all'installazione riportate nella documentazione!) |
| UL, USA / Canada | cULus Listed UL 508 |
Alimentazione
| Tensione nominale | 24 V DC ±5 % (alternativo o ridondante, mediante contatto bus backplane e alimentazione di corrente del sistema) |
|---|---|
| 5 V DC (solo configurazione, su Mini USB tipo B) | |
| Range tensione di alimentazione | 18 V DC ... 30 V DC |
| Corrente assorbita tipica | < 180 mA (24 V DC) |
| Collegamento | Morsetto a vite a innesto COMBICON |
Interfacce seriali
| Interfaccia 1 | Interfaccia Ethernet, 10/100Base-T(X) a norma IEEE 802.3u |
|---|---|
| Interfaccia | Ethernet |
| Numero porte | 1 |
| Collegamento | Connettore femmina RJ45, schermato |
| Lunghezza di trasmissione | < 100 m (twisted pair schermato) |
| Protocolli | con protocollo trasparente per IPv4 e IPv6 |
| Velocità di trasmissione seriale | 10/100 MBit/s, auto-negoziazione |
| Interfaccia 2 | Interfaccia SHDSL a norma ITU-T G.991.2 bis |
| Collegamento | Morsetti a vite estraibili 2x a 2 poli COMBICON |
| Lunghezza di trasmissione | < 20 km (in base alla velocità dati e alla sezione del conduttore) |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Velocità di trasmissione seriale | A 4 conduttori: 64 kbit/s ... 30 MBit/s |
| A 2 conduttori: 32 kbit/s ... 15,3 MBit/s | |
| Interfaccia 3 | USB 2.0 |
| Collegamento | Mini USB tipo B, 5 poli |
| Lunghezza di trasmissione | < 5 m (solo per configurazione e diagnostica) |
Funzione
| Management | Plug&Play, software user friendly: funzioni di diagnostica, registro, configurazione individuale |
|---|---|
| Indicazioni di stato e di diagnostica | LED: VCC (tensione di alimentazione), ACT/LINK (traffico dati Ethernet), ERR (errori) 2x LINK / 2x STAT (traffico dati DSL porta A e porta B), DIAG (messaggi di diagnosi) |
Uscite digitali
| Denominazione uscita | Uscita digitale |
|---|---|
| Numero uscite | 2 |
| Segnale d'uscita, tensione | In funzione della tensione di esercizio |
| Segnale d'uscita, corrente | ≤ 150 mA (Resistente a cortocircuiti) |
| Comportamento delle uscite | Disattivate con alimentazione apparecchio mediante connettore bus su guida DIN |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Norme/Disposizioni | EN 50121-4 |
| Urti | 15g in ogni direzione, a norma IEC 60068-2-27 |
| Vibrazioni (funzionamento) | a norma IEC 60068-2-6: 5g, 150 Hz |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA / Canada | cULus Listed UL 508 |
| Test dei gas tossici | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027240490eCl@ss 4.127240490eCl@ss 5.027242208eCl@ss 5.119030100eCl@ss 6.019060500eCl@ss 7.019060590eCl@ss 8.019060590eCl@ss 9.019060590
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2313643-PSI-MODEM-SHDSL/ETH | 402 Kbytes |
|
