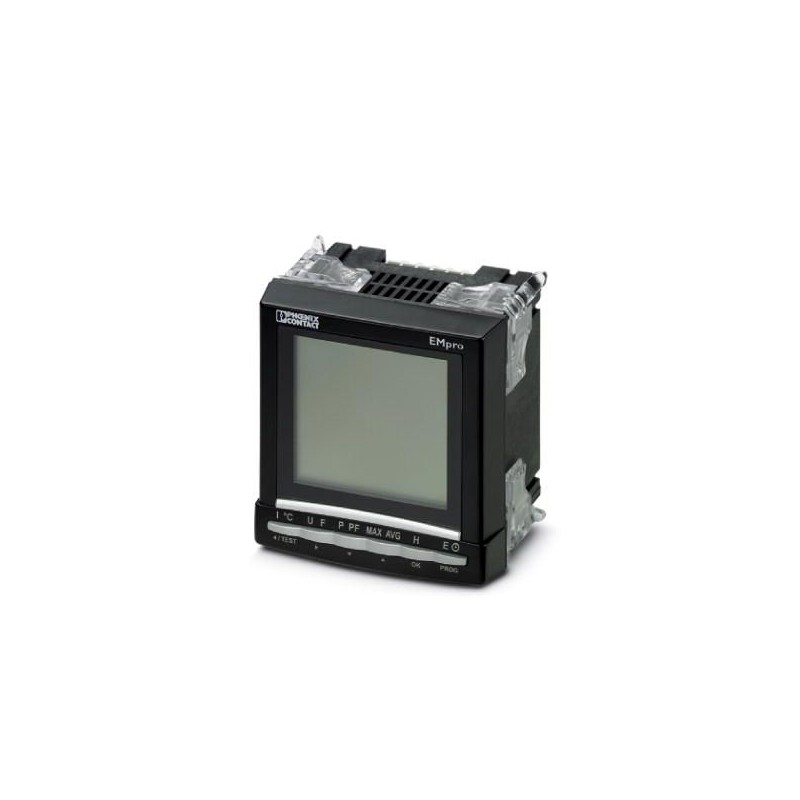

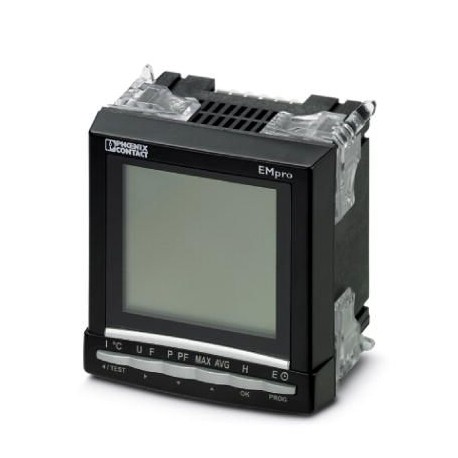

EEM-MA600 2901366 PHOENIX CONTACT Misuratore
EEM-MA600
2901366
PHOENIX_CONTACT
Misuratore
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2901366 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK4C11 - |
| Pagina catalogo | Pagina 208 (C_5_2017) |
| GTIN | 4046356584258 |
| Peso per pezzo (confezione esclusa) | 821,500 g |
| Numero tariffa doganale | 90303100 |
| Paese di origine | TN (Tunisia) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Dimensions
| Larghezza | 96 mm |
|---|---|
| Altezza | 96 mm |
| Profondità | 82 mm |
| Spessore con modulo d'espansione | 80 mm |
| Spessore senza modulo d'espansione | 60 mm |
Ambient conditions
| Temperatura ambiente (esercizio) | -10 °C ... 55 °C (14 °F ... 131 °F) |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 85 °C (-4 °F ... 185 °F) |
| Umidità dell'aria massima consentita (funzionamento) | ≤ 95 % |
| Contenuto di nebbia salina max. | ≤ 2,5 % |
Dati di ingresso
| Principio di misura | Misurazione vero valore efficace |
|---|---|
| Rilevamento di oscillazioni armoniche | fino a 63. Armonico |
| Grandezza di misura | AC sinusoidale (50/60 Hz) |
| Denominazione ingresso | Ingresso di misurazione della tensione V1, V2, V3 |
| Range tensione d'ingresso | 18 V AC ... 700 V AC (Fase/fase) |
| 11 V AC ... 404 V AC (Fase/conduttore neutro) | |
| Tensione d'ingresso | 500 kV AC (Primario, mediante convertitore di tensione esterno) |
| Secondario: 60, 100, 110, 115, 120, 173, 190 V AC | |
| Accuratezza | 0,2 % |
| Denominazione ingresso | Misurazione corrente I1, I2, I3 |
| Range corrente di ingresso | mediante convertitore esterno |
| Corrente d'ingresso | 9999 A (primaria) |
| 1 A e 5 A, secondario | |
| Campo di misura corrente | 0 A ... 9999 A |
| Sovraccarico ammesso | 6 A (permanente) |
| Soglia di eccitazione del valore nominale del campo di misura | 10 mA |
| Accuratezza | 0,2 % |
| Sovraccarico di corrente | 10 x INper 1 s |
| Campo di misura_potenza | 0 MW ... 8000 MW |
| 0 Mvar ... 8000 Mvar | |
| 0 MVA ... 8000 MVA | |
| Accuratezza | 0,5 % |
| Energia attiva (IEC 62053-22) | Classe 0,5 S |
| Energia reattiva (IEC 62053-23) | Classe 2 |
| Segnale d'ingresso, tensione | mediante modulo funzionale |
Generalità
| Indicatore | Display LCD, con retroilluminazione |
|---|---|
| Frequenza di misurazione | 1 s |
| Tensione di alimentazione | 230 V AC |
| Range tensione di alimentazione | 110 V AC ... 400 V AC ±10 % |
| Assorbimento di potenza nominale | 10 VA |
| Potenza assorbita | 20 VA (con il max. numero di moduli di espansione) |
| Tipo di rete | Trifase (3 o 4 conduttori), bifase (2 conduttori) e monofase (1 conduttore) |
| Colore | nero |
| Conformità | CE conforme |
| Tensione d'isolam. nomin. con tensione di rete < 300 V AC (L/N) | III |
| Tensione d'isolam. nomin. con tensione di rete > 300 V AC - 600 V AC (L/N) | II |
| Tensione di prova | 3,5 kV AC (50 Hz, 1 min) |
Dati di connessione
| Sezione conduttore flessibile min. | 0,5 mm² |
|---|---|
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore rigido min. | 0,5 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 20 |
| Sezione trasversale conduttore AWG max. | 14 |
| Collegamento | Morsetto a vite a innesto COMBICON |
| Lunghezza di spelatura | 6 mm |
| Coppia di serraggio | 0,4 Nm |
| Nota | Connessioni della tensione e altre |
| Sezione conduttore flessibile min. | 0,5 mm² |
| Sezione conduttore flessibile max. | 6 mm² |
| Sezione conduttore rigido min. | 0,5 mm² |
| Sezione conduttore rigido max. | 6 mm² |
| Sezione trasversale conduttore AWG min. | 20 |
| Sezione trasversale conduttore AWG max. | 8 |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 7 mm |
| Nota | Connessione della corrente |
Dati UL
| Campo tensioni nominali di alimentazione | 110 V AC ... 240 V AC ±10 % |
|---|---|
| 120 V DC ... 250 V DC ±10 % | |
| Potenza assorbita | 10 VA |
| Funzionamento | Utilizzo in spazi interni |
| Sovratensioni | sovratensioni transitorie secondo le classi di installazione |
| Categoria di sovratensione | I, II, III |
| Categoria di sovratensione dell'alimentazione | min. II |
| Posizione elevata | ≤ 2000 m |
| Temperatura ambiente (esercizio) | 0 °C ... 40 °C |
| Umidità dell'aria massima consentita (funzionamento) | 80 % (fino a 31 °C) |
| 50 % (a 40 °C) |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 5.027200301eCl@ss 5.127210900eCl@ss 6.027142300eCl@ss 7.027142330eCl@ss 8.027142330eCl@ss 9.027142330
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2901366-EEM-MA600 | 111 Kbytes |
|
