Visualizza ingrandito

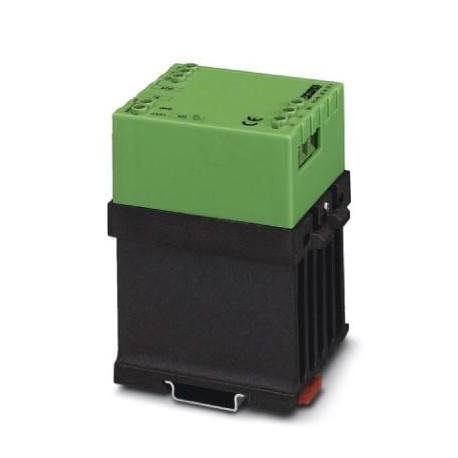

ELR 3/ 9-500 2941714 PHOENIX CONTACT Relè di carico
ELR 3/ 9-500
2941714
PHOENIX_CONTACT
Relè di carico
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2941714 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK7212 - |
| Pagina catalogo | Pagina 194 (IF_2011) |
| GTIN | 4017918104559 |
| Peso per pezzo (confezione esclusa) | 731,000 g |
| Numero tariffa doganale | 85364900 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Ambient conditions
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
| Grado di protezione | IP20 |
Dati di ingresso
| Denominazione ingresso | Ingresso di controllo destra/sinistra |
|---|---|
| Tensione di lavoro di dimensionamento UC | 24 V DC |
| Intervallo di tensione di attivazione | 19,2 V DC ... 28,8 V DC |
| Range di tensione riferito a UC | 0,8 ... 1,2 |
| Corrente di lavoro di dimensionamento IC | 16 mA |
| Tempo di reazione in modalità operativa a carico normale | 20 ms |
| Frequenza di trasmissione | 1 Hz (con cos φ= 0,5) |
| Circuito di protezione | Prot. contro inversione polarità Diodo contro inv. polarità |
| Prot. contro le sovratensioni | |
| Segnalazione stato | LED giallo |
dati di uscita
| Denominazione uscita | Uscita AC |
|---|---|
| Tens. di esercizio di dimensionam. Ue | 500 V AC |
| Range tensioni di esercizio | 110 V AC ... 550 V AC |
| Range della corrente di carico | 150 mA ... 9 A (vedere derating) |
| Corrente di dispersione | tip. 7 mA |
| Tensione residua | tip. 1,5 V |
| Corrente impulsiva | 230 A (tp = 10 ms, a 25 °C) |
| Nome protezione | elemento RC |
| Circuito/componente di protezione | elemento RC |
| Nome protezione | Prot. contro le sovratensioni |
Generalità
| Tensione di prova ingresso/uscita | 2,5 kV |
|---|---|
| Frequenza di commutazione | max. 10 Hz (con cos φ= 0,5) |
| Posizione d'installazione | Verticale (guida di supporto orizzontale) |
| Indicazione per il montaggio | affiancabile con distanza > 20 mm |
| Funzionamento | 100 % ED |
Connection data 1
| Denominazione collegamento | Circuito di comando |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 6 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 10 |
Connection data 2
| Denominazione collegamento | Circuito di carico |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 6 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 10 |
Normative e prescrizioni
| Denominazione | Distanze in aria e superficiali fra i circuiti |
|---|---|
| Norme/Disposizioni | EN 50178 |
| isolamento | Isolamento di base |
| Denominazione | Requisiti per centrali elettriche |
| Prescrizioni CEM | |
| Norme/Disposizioni | EN 61000-6-2 |
| EN 61000-6-4 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2941714-ELR 3/ 9-500 | 119 Kbytes |
|
