Visualizza ingrandito

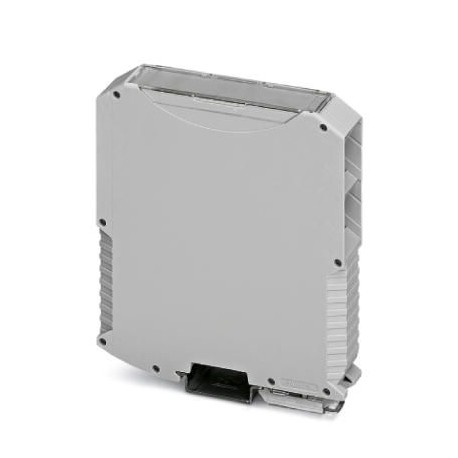

ME MAX 22,5 G 2-2 KMGY 2713638 PHOENIX CONTACT Custodie per elettronica
ME MAX 22,5 G 2-2 KMGY
2713638
PHOENIX_CONTACT
10
Custodie per elettronica
Custodie elettroniche
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2713638 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | ACHABA - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 686 (C_1_2013) |
| GTIN | 4017918917425 |
| Peso per pezzo (confezione esclusa) | 48,975 g |
| Numero tariffa doganale | 85472000 |
| Paese di origine | DE (Germania) |
Caratteristiche articolo
| Abbreviazione | Custodie per elettronica |
|---|---|
| Tipo | ME MAX 22,5 G 2-2 KMGY |
| Cod. Art. | 2713638 |
| Tipo di custodia | Custodie per guide di montaggio |
| Esecuzione | Design alto |
| Codice IP max. da raggiungere | IP20 |
| Tipo di montaggio | Montaggio su guida |
| Numero di piani | 2 |
| Apertura di ventilazione disponibile | no |
| N. poli max. | 20 (passo: 3,5 mm) |
| 16 (passo: 5 mm) | |
| 12 (passo: 7,25 mm/7,5 mm) |
Misura indicata
| Disegno quotato | |
|---|---|
| Larghezza [ w ] | 22,5 mm |
| Altezza [ h ] | 99 mm |
| Profondità [ d ] | 114,5 mm |
| Profondità dal bordo superiore della guida di montaggio [ d ] | 107 mm |
Dati materiale
| Colore (RAL) | grigio chiaro (7035) |
|---|---|
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale custodia | Poliammide |
Condizioni ambientali
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 55 °C |
|---|---|
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (esercizio) | -40 °C ... 105 °C (in base alla potenza dissipata) |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 80 % |
Indicazioni sul circuito stampato
| Numero degli alloggiamenti dei circuiti stampati | 1 |
|---|---|
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Posizione d'installazione | Verticale (guida di supporto orizzontale) |
| Tipologia di fissaggio del circuito stampato | Molla di bloccaggio |
Potenza dissipata custodia singola a 20 °C
| Temperatura di utilizzo | 20 °C |
|---|---|
| Fattore di riduzione | 1 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 5,7 W |
Potenza dissipata custodia singola a 30 °C
| Temperatura di utilizzo | 30 °C |
|---|---|
| Fattore di riduzione | 0,91 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 5,2 W |
Potenza dissipata custodia singola a 40 °C
| Temperatura di utilizzo | 40 °C |
|---|---|
| Fattore di riduzione | 0,81 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 4,6 W |
Potenza dissipata custodia singola a 50 °C
| Temperatura di utilizzo | 50 °C |
|---|---|
| Fattore di riduzione | 0,7 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 4 W |
Potenza dissipata custodia singola a 60 °C
| Temperatura di utilizzo | 60 °C |
|---|---|
| Fattore di riduzione | 0,57 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 3,25 W |
Resistenza meccanica/tamburo rotante
| Specifica di prova | DIN EN 60998-1 (VDE 0613-1):2005-03 |
|---|---|
| Altezza di caduta | 50 cm |
| Numero dei cicli di caduta | 10 |
Prova vibrazioni
| Specifica di prova | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
|---|---|
| Frequenza | 10 - 150 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,15 mm (10 - 58,1 Hz) |
| Accelerazione | 2g (58,1 - 150 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | Asse X, Y e Z |
Urti
| Specifica di prova | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
|---|---|
| Forma d'urto | Semisinusoidale |
| Accelerazione | 15g |
| Durata urti | 11 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
Gradi di protezione tramite le custodie (codice IP)
| Specifica di prova | DIN EN 60529 (VDE 0470-1):2014-09 |
|---|---|
| Risultato livello di protezione codice IP | IP20 |
Note generali
| Tipo di nota | Nota per il montaggio: |
|---|---|
| Nota | Osservare la scheda tecnica della serie di prodotti nell'area download. |
Dati di confezionamento
| Confezione | confezionato nel cartone |
|---|---|
| 10 | |
| Denominazioni confezioni | Pezzi |
| Tipo di confezionamento | Cartone |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027180401eCl@ss 4.127180401eCl@ss 5.027180506eCl@ss 5.127180500eCl@ss 6.027180800eCl@ss 7.027182702eCl@ss 8.027182702eCl@ss 9.027182702
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2713638-ME MAX 22,5 G 2-2 KMGY | 100 Kbytes |
|
