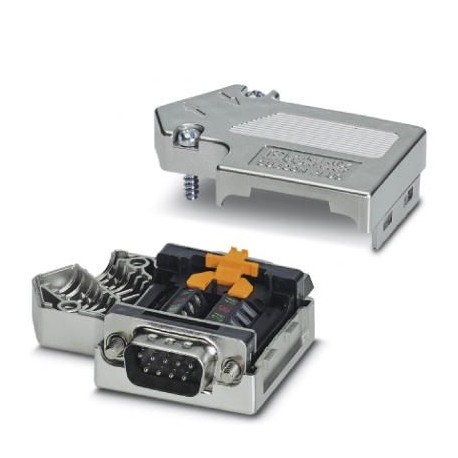

SUBCON-PLUS-PROFIB/PG/SC2 2708245 PHOENIX CONTACT Connettori bus D-SUB
SUBCON-PLUS-PROFIB/PG/SC2
2708245
PHOENIX_CONTACT
Connettori bus D-SUB
Sicurezza e comunicazioni
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2708245 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNC531 - |
| Pagina catalogo | Pagina 374 (C_6_2017) |
| GTIN | 4017918960490 |
| Peso per pezzo (confezione esclusa) | 47,800 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dimensioni
| Diametro cavo max. | 8,4 mm |
|---|---|
| Diametro cavo min. | 7,6 mm |
| Larghezza | 16,6 mm |
| Altezza | 39,4 mm |
| Lunghezza | 58 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 75 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 80 °C |
| Posizione elevata | 5000 m (Per le limitazioni vedere la dichiarazione del produttore) |
| Grado di protezione | IP40 |
Generalità
| Tensione nominale UN | 5 V |
|---|---|
| Corrente nominale IN | 100 mA |
| Sistema bus | PROFIBUS DP |
| Segnale | PROFIBUS |
| Cicli di manovra | > 200 |
| Viti di fissaggio SUBCON | 4-40 UNC |
| Coppia di serraggio | 0,4 Nm |
| Materiale custodia | ABS, metallizzato |
| Pinning | 3, 5, 6, 8 |
| MTTF | 6706 Anni (Standard SN 29500, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno)) |
| 1817 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno)) | |
| 155 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 100 % (7 giorni alla settimana, 24 ore al giorno)) |
Dati di collegamento
| Collegamento | Attacco ad innesto D-SUB |
|---|---|
| N. poli | 9 |
| Collegamento | Connettore maschio D-SUB |
| Resistenza terminale | 390 Ω |
| 220 Ω | |
| 390 Ω (inseribile dall'esterno) | |
| Collegamento | Attacco per scheda |
| Connessione a vite | |
| Sezione conduttore flessibile min. | 0,14 mm² |
| Sezione conduttore flessibile max. | 1 mm² |
| Sezione conduttore rigido min. | 0,14 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione min. conduttore flessibile AWG | 26 |
| Sezione max. del conduttore flessibile AWG | 18 |
| Sezione trasversale conduttore AWG min. | 26 |
| Sezione trasversale conduttore AWG max. | 16 |
| Lunghezza di spelatura | 5 mm |
| Coppia di serraggio | 0,4 Nm |
| Collegamento | Attacco di programmazione |
| N. poli | 9 |
| Collegamento | Connettore femmina D-SUB |
Normative e prescrizioni
| Privo di sostanze incidenti sulla reticolazione di vernici | secondo la norma principale VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
|---|---|
| Attacco a norma | CUL |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| Test dei gas tossici | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027440302eCl@ss 8.027440302eCl@ss 9.027440302
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2708245-SUBCON-PLUS-PROFIB/PG/SC2 | 190 Kbytes |
|
