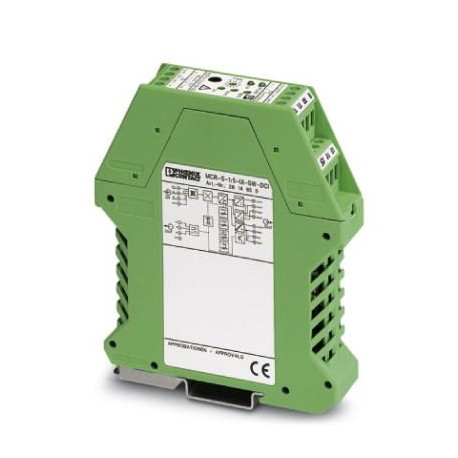

MCR-S-1-5-UI-SW-DCI-NC 2814731 PHOENIX CONTACT Convertitori di corrente
MCR-S-1-5-UI-SW-DCI-NC
2814731
PHOENIX_CONTACT
Convertitori di corrente
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2814731 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK4A31 - |
| Pagina catalogo | Pagina 242 (C_5_2017) |
| GTIN | 4017918169282 |
| Peso per pezzo (confezione esclusa) | 149,080 g |
| Numero tariffa doganale | 85437090 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Altezza massima | < 2000 m |
Dati d'ingresso
| Ingresso | Ingresso di misura corrente |
|---|---|
| Numero ingressi | 3 |
| Configurabile/Programmabile | sì, non configurati |
| Campo corrente d'ingresso | 0 A ... 11 A (AC/DC) |
| Soglia di eccitazione | 2 % (del valore nominale del campo di misura 1/5/10 A) |
| Campo di regolazione, corrente d'ingresso minima | 0 A ... 200 mA |
| Campo di regolazione, corrente d'ingresso massima | 0 A ... 11 A |
| Forma d'impulso | Correnti continue, alternate o distorte |
| Sovraccarico ammesso | 2 x IN(permanente) |
| Carico di corrente impulsiva | 20 x IN(1 s) |
| Campo di misurazione frequenza | 15 Hz ... 400 Hz |
| Collegamento | Connessione a vite |
Dati d'uscita
| Denominazione uscita | Uscita di tensione e di corrente |
|---|---|
| Configurabile/Programmabile | sì, non configurati |
| Segnale d'uscita, tensione | 0 V ... 10 V |
| 2 V ... 10 V | |
| -10 V ... 10 V | |
| 0 V ... 5 V | |
| 1 V ... 5 V | |
| -5 V ... 5 V | |
| 10 V ... 0 V | |
| 10 V ... 2 V | |
| 10 V ... -10 V | |
| 5 V ... 0 V | |
| 5 V ... 1 V | |
| 5 V ... -5 V | |
| Segnale d'uscita, corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| 20 mA ... 0 mA | |
| 20 mA ... 4 mA | |
| Carico/carico di uscita uscita di tensione | > 10 kΩ |
| Carico/carico di uscita uscita di corrente | < 500 Ω |
Uscita di commutazione
| Denominazione uscita | Uscita relè |
|---|---|
| Esecuzione dei contatti | 1 di scambio |
| Materiale dei contatti | AgSnO, dorato |
| Max. tensione commutabile | 30 V AC |
| 36 V DC | |
| 250 V AC (con rivestimento dorato danneggiato) | |
| Corrente di carico permanente | 50 mA |
| 2 A (con rivestimento dorato danneggiato) | |
| Denominazione uscita | Uscita transistore, pnp |
| Range tensione d'uscita | 19 V ... 29 V (Tensione di alimentazione - 1 V) |
| Corrente di carico permanente | 80 mA (non protetto da cortocircuito) |
| Campo di regolazione del valore di soglia | 1 % ... 110 % |
| Campo di regolazione del ritardo di risposta | 0,1 s ... 20 s |
| Segnalazione stato | LED giallo |
Alimentazione
| Range tensione di alimentazione | 20 V DC ... 30 V DC |
|---|---|
| Max. corrente assorbita | < 50 mA (senza carico) |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
Generalità
| Errore di trasmissione | < 0,5 % (del valore nominale range in condizioni nominali) |
|---|---|
| Coefficiente termico tipico | < 0,025 %/K |
| Tempo di risposta (10-90%) | 330 ms (a AC) |
| 40 ms (a DC) | |
| Segnalazione stato | LED verde |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 2 |
| Tensione di isolamento nominale | 300 V AC (verso terra) |
| Tensione di prova ingresso/uscita | 4 kV (50 Hz, 1 min) |
| Tensione di prova ingresso/alimentazione | 4 kV (50 Hz, 1 min) |
| Tensione di prova uscita/alimentazione | 500 V (50 Hz, 1 min) |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Emissione disturbi | EN 61000-6-4 |
| Immunità ai disturbi | EN 61000-6-2 |
| Colore | verde |
| Materiale custodia | Poliammide PA non rinforzato |
| Posizione d'installazione | a scelta |
| Conformità | CE conforme |
| UL, USA / Canada | Class I, Zone 2, AEx nA nC IIC T4, Ex nA nC IIC T4 Gc X |
| Class I, Div. 2, Groups A, B, C and D or Non-Hazardous Locations Only |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
|---|---|
| Emissione disturbi | EN 61000-6-4 |
| Immunità ai disturbi | EN 61000-6-2 |
| Attacco a norma | CUL |
| Direttiva sulla bassa tensione | Conformità alla direttiva NS |
| Conformità | CE conforme |
| UL, USA / Canada | Class I, Zone 2, AEx nA nC IIC T4, Ex nA nC IIC T4 Gc X |
| Class I, Div. 2, Groups A, B, C and D or Non-Hazardous Locations Only |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027210190eCl@ss 5.127200300eCl@ss 6.027210100eCl@ss 7.027210123eCl@ss 8.027210123eCl@ss 9.027210123
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2814731-MCR-S-1-5-UI-SW-DCI-NC | 137 Kbytes |
|
