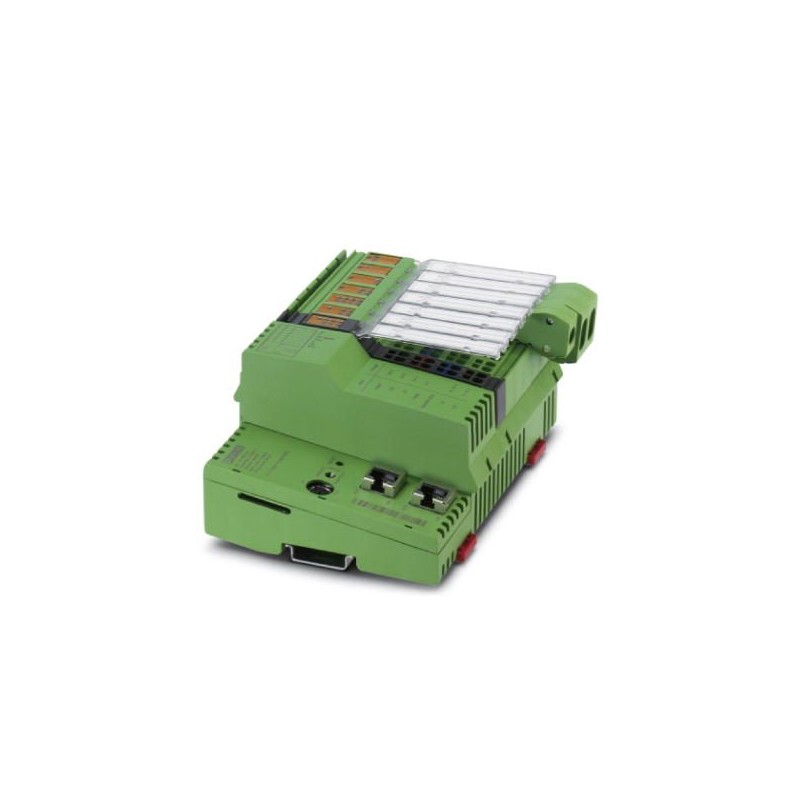

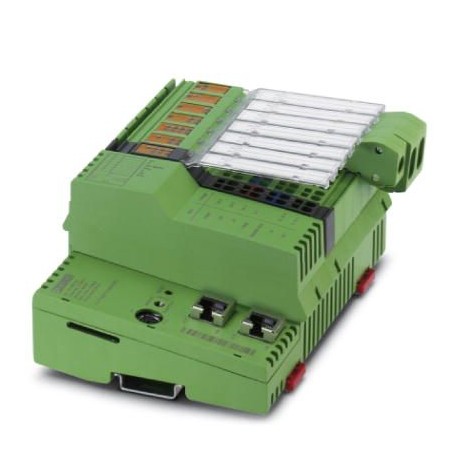

ILC 191 ME/AN 2700074 PHOENIX CONTACT Controllore
ILC 191 ME/AN
2700074
PHOENIX_CONTACT
Controllore
Sistemi di controllo
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2700074 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DRAAAA - |
| Pagina catalogo | Pagina 214 (C_5_2017) |
| GTIN | 4046356479097 |
| Peso per pezzo (confezione esclusa) | 450,000 g |
| Numero tariffa doganale | 85371091 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (secondo DIN EN 61131-2) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (secondo DIN EN 61131-2) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Urti | 25g, criterio 1, a norma IEC 60068-2-27 |
| Vibrazioni (funzionamento) | 5g |
Sistema di controllo
| Utensili Engieering | PC WORX |
|---|---|
| PC WORX EXPRESS | |
| Linguaggi di programmazione supportati | Programmazione a norma IEC 61131-3 |
| Tool di diagnostica | DIAG+ |
| Tool di configurazione | Config+ a partire dalla versione 1.01 |
Sistema IEC 61131
| Utensili Engieering | PC WORX |
|---|---|
| PC WORX EXPRESS | |
| Memoria programmi | 1 MByte |
| Memoria dati | 1 MByte |
| Memoria dati ritentivi | 48 kByte (NVRAM) |
| Numero task di controllo | 8 |
| Clock in tempo reale | sì |
Funzione bus di campo
| Numero dati di processo | max. 4096 Bit (INTERBUS) |
|---|---|
| max. 32768 Bit (Client Modbus/TCP interno) | |
| Numero di utilizzatori supportati | max. 128 |
| Numero di utilizzatori bus locale collegabili | max. 63 (Osservare l’assorbimento di corrente) |
| numero delle stazioni con canale parametri | max. 24 |
| Numero di morsetti di derivazione supportati con derivazione di bus remoto | max. 3 |
Interfaccia dati
| Interfaccia | Ethernet 10Base-T/100Base-TX |
|---|---|
| Numero | 2 |
| Collegamento | Connettore femmina RJ45 |
| Velocità di trasmissione | 10/100 MBit/s |
| Interfaccia | Bus locale INTERBUS (master) |
| Numero | 1 |
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBaud / 2 MBaud (commutabile) |
| Interfaccia | Parametrizzazione/Gestione/Diagnostica |
| Numero | 1 |
| Collegamento | Connettore femmina MINI-DIN a 6 poli (PS/2) |
| Velocità di trasmissione | max. 115,2 kBit/s |
| Interfaccia | RS-422/-485 |
| Numero | 1 |
| Collegamento | 4 poli con full duplex |
| 2 poli con half duplex |
Ingressi/Uscite diretti
| Denominazione ingresso | Ingressi digitali |
|---|---|
| Numero ingressi | 8 |
| Collegamento | Ripartitore di potenziale Inline |
| Tecnica di connessione | 2, 3, 4 conduttori |
| Descrizione dell'ingresso | EN 61131-2 tipo 1 NPN/PNP |
| Denominazione uscita | Uscite digitali |
| Numero uscite | 4 |
| Collegamento | Connessione a molla |
| Tecnica di connessione | 2, 3, 4 conduttori |
| Corrente massima d'uscita per canale | 500 mA |
| Denominazione ingresso | Ingressi analogici |
| Numero ingressi | 2 |
| Collegamento | Ripartitore di potenziale Inline |
| Tecnica di connessione | 2 conduttori |
| Segnale d'ingresso, tensione | 0 V DC ... 10 V DC (Risoluzione: 11 bit) |
| Denominazione uscita | Uscite analogiche |
| Numero uscite | 2 |
| Collegamento | Ripartitore di potenziale Inline |
| Tecnica di connessione | 2 conduttori |
| Segnale d'uscita, tensione | 0 V DC ... 10 V DC (Risoluzione: 11 bit) |
| Denominazione uscita | Uscita direzione impulso per segnali 5 V |
| Numero uscite impulsi/direzione | 2 (utilizzabile come alternativa alla modulazione di durata di impulsi) |
| Collegamento | Connessione a molla |
| Tecnica di connessione | 2/3 conduttori |
| Tensione d'uscita | 5 V |
| Frequenza limite | 150 kHz |
Alimentazione
| Corrente assorbita tipica | 310 mA |
|---|---|
| Max. corrente assorbita | 960 mA (Alimentazione di tensione analogica 460 mA + 500 mA) |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC |
| Ripple residuo | ± 5 % |
| Potenza dissipata | max. 7,5 W |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Emissioni | Verifica dell’emissione di disturbi a norma EN 61000-6-4 EN 55011 Classe A |
| Immunità ai disturbi Surge | Verifica dell’immunità ai disturbi a norma EN 61000-6-2 Sovratensione transitoria (Surge) EN 61000-4-5/IEC 61000-4-5 Criterio B, linee di alimentazione DC: 0,5 kV/0,5 kV (simmetrico/asimmetrico), schermatura cavo del bus di campo 1 kV |
| Immunità ai disturbi Burst | Verifica dell’immunità ai disturbi a norma EN 61000-6-2 Transitori veloci (burst) EN 61000-4-4/IEC 61000-4-4 Criterio A, tutte le interfacce 1 kVCriterio B, tutte le interfacce 2 kV |
| Immunità ai disturbi EF | Verifica dell’immunità ai disturbi a norma EN 61000-6-2 Campi elettromagnetici EN 61000-4-3/IEC 61000-4-3 Criterio A, intensità di campo: 10 V/m |
| Immunità ai disturbi ESD | Verifica dell’immunità ai disturbi a norma EN 61000-6-2 Scariche di elettricità statica (ESD) EN 61000-4-2/IEC 61000-4-2 Criterio B, carica elettrica dei contatti 6 kV, carica d'aria 8 kV |
| Immunità ai disturbi condotti | Verifica dell’immunità ai disturbi a norma EN 61000-6-2 Segnali di disturbo a frequenza indotta EN 61000-4-6/IEC 61000-4-6 Criterio A, tensione di prova 10 V |
| Vibrazione (trasporto e stoccaggio) | 5g |
| Urti | 25g, criterio 1, a norma IEC 60068-2-27 |
| Vibrazioni (funzionamento) | 5g |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250203eCl@ss 4.127240601eCl@ss 5.027242215eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242207eCl@ss 8.027242207eCl@ss 9.027242207
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2700074-ILC 191 ME/AN | 120 Kbytes |
|
