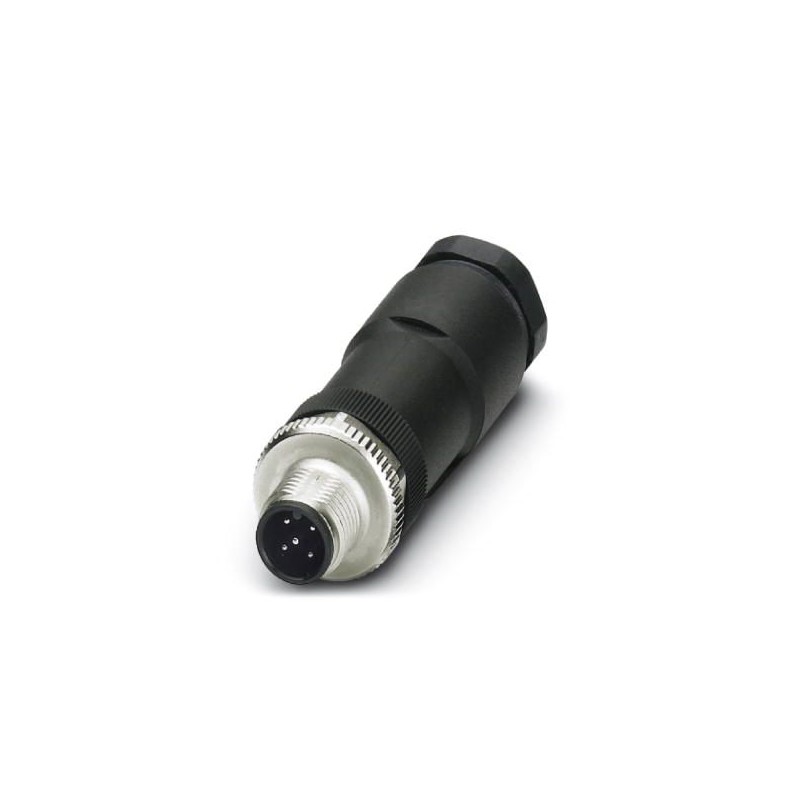

SACC-M12MS-5CON-PG11-M PWR
1404417
PHOENIX_CONTACT
1
Connettori Power
sensori > connettore per sensore-attuatore
Cavi, connettori e scatole QUICKON
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 1404417 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | BF2CAA - |
Pagina catalogo | Pagina 21 (C_2_2017) |
GTIN | 4046356694490 |
Peso per pezzo (confezione esclusa) | 25,000 g |
Numero tariffa doganale | 85366990 |
Paese di origine | DE (Germania) |
Diametro custodia | 20 mm |
---|---|
Lunghezza | 65,5 mm |
Diametro esterno conduttore | 8 mm ... 10 mm |
Lunghezza di spelatura della guaina isolante | 20 mm |
Lunghezza di spelatura nei singoli conduttori | 5 mm |
Temperatura ambiente (esercizio) | -40 °C ... 85 °C (connettore / connecttore femmina) |
---|---|
Grado di protezione | IP67 |
Nota | Spelare la guaina isolante per 22 mm, accorciare i fili del quinto polo di 10 mm. Spelare i fili per 7 mm, crimpare il capocorda, infine accorciarlo a 5 mm. Lunghezza dei fili con capocorda accorciato 20 mm. Collegare i fili e stringere le viti di fissaggio con coppia di serraggio 0,2 Nm. |
---|---|
Corrente di dimensionamento a 40 ℃ | 8 A (Contatto 5: 2 A) |
per utilizzo di conduttori da 1,5 mm² | |
Tensione di dimensionamento | 48 V AC |
60 V DC | |
N. poli | 5 |
Colore maniglie | nero |
Resistenza di isolamento | > 10 GΩ |
Codifica | A - standard |
Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
Segnalazione stato | No |
Categoria di sovratensione | II |
Grado d'inquinamento | 3 |
Collegamento | Connessione a vite |
Sezione conduttore | 0,75 mm² ... 1,5 mm² (senza capocorda) |
0,75 mm² ... 1,5 mm² (con capocorda) | |
0,75 mm² ... 1,5 mm² (rigido) | |
Sezione conduttore AWG | 18 ... 16 (senza capocorda) |
16 ... 18 (con capocorda) | |
Cicli di manovra | ≥ 100 |
Coppia di serraggio | 0,4 Nm (Ghiera M12) |
1,5 Nm ... 2 Nm (Vite di serraggio con custodia protettiva) | |
0,4 Nm (Avvitare l'inserto portacontatti con custodia mobile fino all'arresto) | |
0,2 Nm (Morsetti a vite) | |
Indicazione per il montaggio | I fili possono essere collegati con o senza capocorda |
Classe di combustibilità a norma UL 94 | V0 |
---|---|
Materiale contatto | CuZn |
Materiale superficie contatti | Ni/Au |
Materiale inserto portacontatti | PA |
Materiale impugnature | PA |
Materiale ghiera | Pressogetto di zinco, nichelato |
Materiale guarnizione | NBR (Serraggio dei cavi) |
Definizione norma | Connettore M12 |
---|---|
Norme/Disposizioni | IEC 61076-2-101 |
Classe di combustibilità a norma UL 94 | V0 |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 25 anni; |
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
