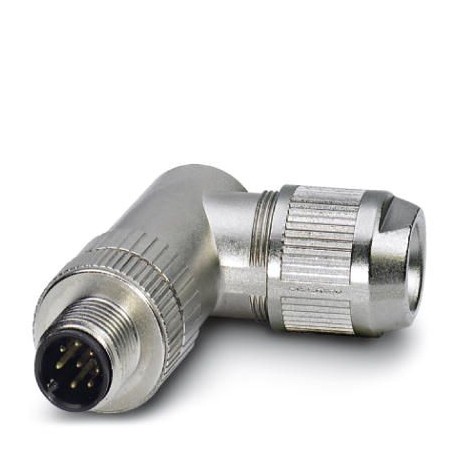

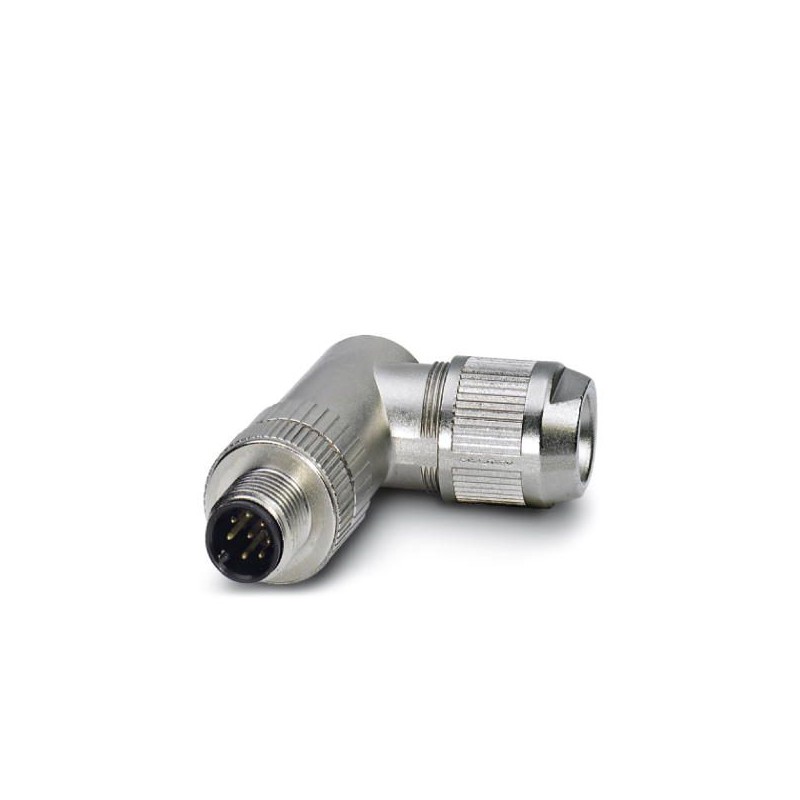

SACC-M12MR-6Q SH VARAN 1429156 PHOENIX CONTACT Connettori bus
SACC-M12MR-6Q SH VARAN
1429156
PHOENIX_CONTACT
Connettori bus
sensori > connettore per sensore-attuatore
Cavi, connettori e scatole QUICKON
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1429156 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF2CDM - |
| Pagina catalogo | Pagina 345 (C_2_2017) |
| GTIN | 4046356323116 |
| Peso per pezzo (confezione esclusa) | 49,000 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dimensioni
| Diametro esterno conduttore | 4 mm ... 8 mm |
|---|---|
| Lunghezza di spelatura della guaina isolante | ≥ 35 mm |
Generalità
| Corrente di dimensionamento a 40 ℃ | 2 A |
|---|---|
| Tensione di dimensionamento | 30 V AC |
| 30 V DC | |
| N. poli | 6 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | A - standard |
| Norme/Disposizioni | Connettore M12 in conformità alla norma IEC 61076-2-101 |
| Tipo di segnale/categoria | VARAN |
| Segnalazione stato | No |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Collegamento | Connessione a perforazione di isolante |
| Sezione conduttore | 0,14 mm² ... 0,34 mm² |
| Sezione conduttore AWG | 26 ... 22 |
| Diametro filo con guaina isolante | ≤ 1,6 mm |
| Frequenza di collegamento di una linea di sezione identica | ≤ 10 |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 0,4 Nm (Ghiera M12) |
| 0,8 Nm (Inserto portacontatti con anello di accoppiamento) | |
| 3 Nm (Dado di compressione con anello di accoppiamento) | |
| Indicazione per il montaggio | Il pinning è orientabile con passo da 45° verso l'uscita cavo |
Materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA6 |
| Materiale impugnature | Pressofuso di zinco, nichelato |
| Materiale ghiera | Ottone, nichelato |
| Materiale guarnizione | neoprene |
Normative e prescrizioni
| Definizione norma | Connettore M12 |
|---|---|
| Norme/Disposizioni | in conformità alla norma IEC 61076-2-101 |
| Classe di combustibilità a norma UL 94 | V0 |
Classifiche
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1429156-SACC-M12MR-6Q SH VARAN | 113 Kbytes |
|
