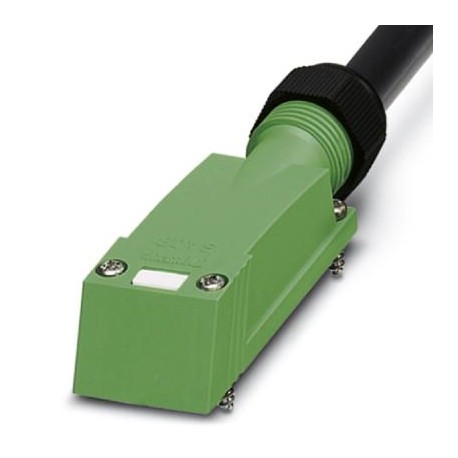

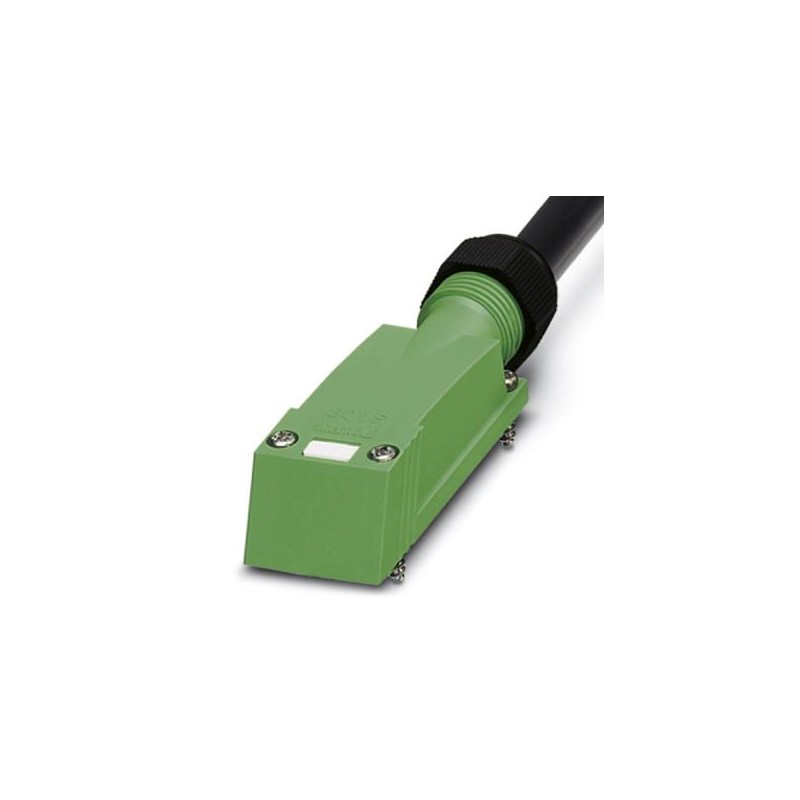

SACB-C-H180- 6/3-10,0PUR-M8 1516328 PHOENIX CONTACT Cappuccio di collegamento
SACB-C-H180- 6/3-10,0PUR-M8
1516328
PHOENIX_CONTACT
Cappuccio di collegamento
sensori > distributore sensore/attuatore passivo
Cavi, connettori e scatole QUICKON
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1516328 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF3BCG - |
| Pagina catalogo | Pagina 267 (C_2_2017) |
| GTIN | 4017918967253 |
| Peso per pezzo (confezione esclusa) | 910,000 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | PL (Polonia) |
Generalità
| Tensione di dimensionamento | 120 V |
|---|---|
| Carico di corrente ammesso per segnale I/O | 2 A |
| Carico di corrente per punto di connessione | 2 A |
| Corrente di dimensionamento totale | 8 A |
| Numero degli slot | 6 |
| Tipo di attacco sensore-attuatore | Connettore femmina M8 |
Condizioni ambientali
| Grado di protezione | IP65 |
|---|---|
| IP67 | |
| Temperatura ambiente (esercizio) | -30 °C ... 80 °C |
| -40 °C ... 90 °C (in caso di posa fissa) | |
| -5 °C ... 80 °C (in caso di posa mobile) |
Materiale isolante
| Materiale custodia | PBT |
|---|---|
| Materiale contatti lato cavo di uscita | lega Cu |
| Materiale superficie contatti lato cavo di uscita | dorato |
| Materiale inserti portacontatti lato cavo di uscita | PA |
Piedinatura
| Slot/polo = colore conduttore o connessione | 1 / 4 (A) = WH |
|---|---|
| 2 / 4 (A) = GN | |
| 3 / 4 (A) = YE | |
| 4 / 4 (A) = GY | |
| 5 / 4 (A) = PK | |
| 6 / 4 (A) = RD | |
| 1-6 / 1 (+ 24 V) = BN | |
| 1-6 / 3 (0 V) = BU |
Cavo
| Tipo cavo | PUR/PVC nero |
|---|---|
| Tipo cavo (sigla) | PUR |
| Abbreviazione cavi | LiYY11Y-HF |
| UL AWM Style | 20549 |
| Sezione conduttore | 6x 0,34 mm² (Linea del segnale) |
| 2x 0,75 mm² (Linea di alimentazione) | |
| Linea segnale AWG | 22 |
| Tensione di alimentazione AWG | 18 |
| Struttura conduttore segnale linea | 19x 0,15 mm |
| Struttura conduttore tensione di alimentazione | 42x 0,15 mm |
| Diametro cavo incluso isolamento | 1,3 mm ±0,1 mm (Linea del segnale) |
| 1,8 mm ±0,1 mm (Linea di alimentazione) | |
| Colori filo | marrone, blu, bianco, verde, giallo, grigio, rosa, rosso |
| Cordatura intera | Fili in posizioni twistati |
| Guaina esterna, colore | nero RAL 9005 |
| Spessore parete rivestimento interno | ≥ 0,15 mm |
| Spessore parete rivestimento esterno | ≥ 0,38 mm |
| Diametro esterno cavo D | 7,6 mm ±0,2 mm |
| Raggio di piegatura minima, fisso | 7,5 x D |
| Raggio di piegatura minima, flessibile | 10 x D |
| Numero dei cicli di piegatura | 1500000 |
| Raggio di piegatura | 76 mm |
| Corsa di posizionamento | 2 m |
| Velocità di posizionamento | 2 m/s |
| Accelerazione | 10 m/s² |
| Peso del cavo | 81,2 kg/km |
| Guaina esterna, materiale | PUR |
| Guaina interna materiale | PVC |
| Materiale isolamento fili | PVC |
| Materiale conduttore | Filo Cu nudo |
| Tensione nominale cavo | 300 V |
| Tensione di prova cavo | 2000 V |
| Caratteristiche particolari | privo di silicone |
| Resistenza alla fiamma | DIN EN 50265 |
| Resistenza all'olio | ai sensi della normativa VDE 0472 Parte 803 |
| Altra resistenza | Ottima resistenza contro acidi, liscivie e solventi |
| Temperatura ambiente (esercizio) | -40 °C ... 90 °C (cavi, posa fissa) |
| -5 °C ... 80 °C (cavi, posa mobile) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
