Visualizza ingrandito

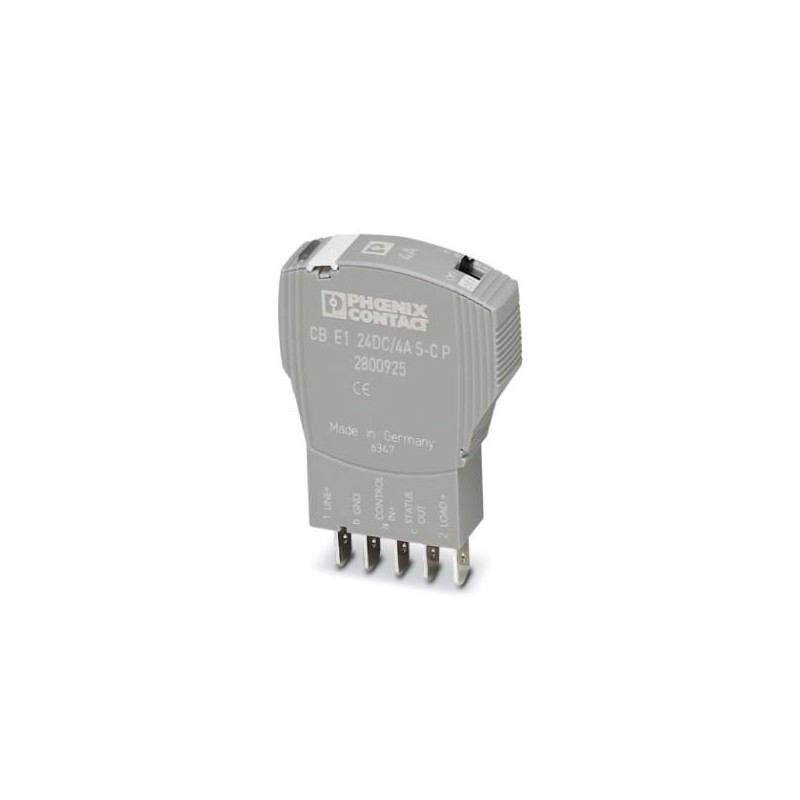

CB E1 24DC/4A S-C P 2800925 PHOENIX CONTACT Interruttore di protezione elettronico
CB E1 24DC/4A S-C P
2800925
PHOENIX_CONTACT
Interruttore di protezione elettronico
Protezione contro le sovratensioni
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2800925 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CLA134 - |
| Pagina catalogo | Pagina 323 (C_4_2017) |
| GTIN | 4046356690812 |
| Peso per pezzo (confezione esclusa) | 35,500 g |
| Numero tariffa doganale | 85362010 |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | 45 mm |
|---|---|
| Larghezza | 12,3 mm |
| Profondità | 52 mm |
| Altezza modulo completo | 90 mm |
| Larghezza modulo completo | 12,3 mm |
| Profondità modulo completo | 77,3 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 50 °C (senza condensa) |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
| Prova dell'umidità | 96 h, 95 % RH, 40 °C |
| Vibrazione (esercizio) | 3g (secondo IEC 60068-2-6, Test Fc) |
| Grado di protezione | IP30 (Campo di azionamento) |
Generalità
| Nota per il montaggio | Nel montaggio in serie senza raffreddamento a convezione, la corrente nominale dell'apparecchio deve essere condotta massimo all'80% a causa dell'effetto termico in funzionamento continuo (100% ED). Negli impianti o nelle macchine è necessario prendere particolari provvedimenti che impediscano il riavvio di parti dell'impianto (ad es. usando un PLC di sicurezza). Non è consentito il collegamento in parallelo di più interruttori di protezione. |
|---|---|
| Classe di combustibilità a norma UL 94 | V0 |
| Tipo di montaggio | sull’elemento base |
| Colore | grigio |
| N. poli | 1 |
| Grado d'inquinamento | 2 |
| Tipo | maschio |
Dati elettrici
| Tipo fusibile | elettronico |
|---|---|
| Tensione impulsiva di dimensionamento | 0,5 kV |
| Tensione di esercizio | 24 V DC |
| 18 V DC ... 30 V DC | |
| Corrente nominale IN | 4 A |
| Limitazione attiva di corrente | tip. 1,25 x IN |
| Corrente di riposo I0 | tip. 8 mA (nello stato acceso) |
| tip. 11 mA (con uscita di stato) | |
| Potenza dissipata | 0,66 W (Funzionamento nominale) |
| Derating della temperatura | 4 A (a 50 °C) |
| Tipo di sgancio | E (elettronico) |
| Prefusibile necessario | non necessario, elemento Fail-Safe integrato |
| Resistenza alla tensione | max. 30 V DC (Circuito di carico) |
| Tensione dissipata | 100 mV (con IN) |
| Tempo di disinserzione circuito di carico | 200 ms (vedi curva tempo-corrente) |
| Disattivazione per sottotensioni circuito di carico | < 14 V (tipo AUS) |
| > 17 V (tipo EIN) | |
| Max. carico capacitivo circuito di carico | 20000 µF |
| Tensione di uscita uscita di stato | 24 V DC |
| Corrente di uscita uscita di stato | max. 0,2 A (Resistente a cortocircuiti) |
| Tipo di contatto del contatto ausiliario | Uscita segnale a commutazione positiva |
Normative e prescrizioni
| Norme/disposizioni | UL 2367 UL Recognized |
|---|---|
| UL 508 UL/C-UL Listed | |
| EMV EN 61000-6-3 Emissione disturbi | |
| EMV EN 61000-6-2 Immunità ai disturbi |
Classifiche
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
