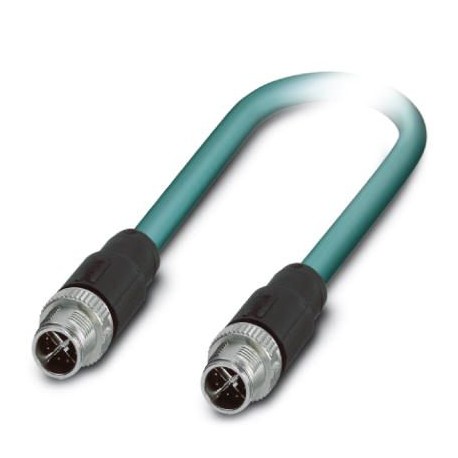

VS-M12MSS-M12MSS-94F/10,0/10G 1440504 PHOENIX CONTACT Cavo di rete Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

VS-M12MSS-M12MSS-94F/10,0/10G 1440504 PHOENIX CONTACT Cavo di rete

VS-M12MSS-M12MSS-94F/10,0/10G

1440504

PHOENIX_CONTACT

Cavo di rete

Maggiori dettagli


Home > PHOENIX_CONTACT

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Vai al prodotto alternativo: NBC-M12MSX/10,0-94F/M12MSX 1407486

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Dati commerciali

Codice per l'ordinazione1440504
Pezzi/conf.1 PZ
Sales keyBF1CMJ -
Pagina catalogoPagina 305 (PC_2011)
GTIN4046356504423
Peso per pezzo (confezione esclusa)478,900 g
Numero tariffa doganale85444290
Paese di originePL (Polonia)

Dimensioni

Lungh. cavo10 m

Condizioni ambientali

Grado di protezioneIP65
IP67
Temperatura ambiente (esercizio)-25 °C ... 90 °C (connettore / connecttore femmina)

Dati generali

Corrente di dimensionamento a 40 ℃0,5 A
Tensione di dimensionamento48 V
N. poli8
Tipo di segnale/categoriaEthernet CAT6A, 10 Gbit/s
Categoria di sovratensioneII
Grado d'inquinamento3
Breve descrizione alternativa del prodottoCavo Ethernet

Caratteristiche testa 1

Struttura testaMaschio diritto M12 SPEEDCON / IP65
Numero poli (piano d'inserimento)8 (8)
CodificaX (Dati)
Colorenero
Schermatosì

Normative e prescrizioni

Classe di combustibilità a norma UL 94HB

Cavo

Tipo cavoEthernet 10 GBit
Tipo cavo (sigla)94F
UL AWM Style20963 (80 °C / 30 V)
Tipo di segnale/categoriaEthernet CAT6A, 10 Gbit/s
Struttura cavo4x2xAWG26/7; S/FTP
Sezione conduttore4x 2x 0,14 mm²
Linea segnale AWG26
Struttura conduttore segnale linea7x 0,16 mm
Diametro cavo incluso isolamento1,04 mm
Colori filobianco/blu-blu, bianco/arancione-arancione, bianco/verde-verde, bianco/marrone-marrone
Cordatura a coppie2 conduttori a coppia
Tipo di schermatura a coppiePellicola rivestita in alluminio
Cordatura intera4 coppie verso l’anima
SchermaturaTreccia di fili in rame stagnati
Copertura schermata ottica70 %
Guaina esterna, coloreazzurro mare RAL 5021
Spessore parete rivestimento esterno0,65 mm
Diametro esterno cavo D6,4 mm ±0,2 mm
Raggio di piegatura minima, fisso4 x D
Raggio di piegatura minima, flessibile8 x D
Resistenza alla trazione GRP≤ 100 N
Peso del cavo42 kg/km
Guaina esterna, materialePUR
Materiale isolamento filiPE espanso
Materiale conduttoreFilo Cu nudo
Resistenza di isolamento≥ 500 MΩ*km
Resistenza del doppino≤ 290,00 Ω/km
Capacità linea47 nF/km
Impedenza caratteristica100 Ω ±5 Ω (con 100 MHz)
Attenuazione paradiafonica (NEXT)75,3 dB (con 1 MHz)
66,3 dB (con 4 MHz)
61,8 dB (con 8 MHz)
60,3 dB (con 10 MHz)
57,2 dB (con 16 MHz)
55,8 dB (con 20 MHz)
54,3 dB (con 25 MHz)
52,8 dB (con 31,25 MHz)
48,4 dB (con 62,5 MHz)
45,3 dB (con 100 MHz)
40,8 dB (con 200 MHz)
39,3 dB (con 250 MHz)
38,1 dB (con 300 MHz)
36,3 dB (con 400 MHz)
34,8 dB (con 500 MHz)
Attenuazione di paradiafonia a somma di potenza (PSNEXT)72,3 dB (con 1 MHz)
63,3 dB (con 4 MHz)
58,8 dB (con 8 MHz)
57,3 dB (con 10 MHz)
54,2 dB (con 16 MHz)
52,8 dB (con 20 MHz)
51,3 dB (con 25 MHz)
49,9 dB (con 31,25 MHz)
45,4 dB (con 62,5 MHz)
42,3 dB (con 100 MHz)
37,8 dB (con 200 MHz)
36,3 dB (con 250 MHz)
35,1 dB (con 300 MHz)
33,3 dB (con 400 MHz)
31,8 dB (con 500 MHz)
Attenuazione3,1 dB (con 1 MHz)
5,7 dB (con 4 MHz)
8 dB (con 8 MHz)
8,9 dB (con 10 MHz)
11,2 dB (con 16 MHz)
12,6 dB (con 20 MHz)
14,1 dB (con 25 MHz)
15,8 dB (con 31,25 MHz)
22,5 dB (con 62,5 MHz)
28,7 dB (con 100 MHz)
41,4 dB (con 200 MHz)
46,6 dB (con 250 MHz)
51,4 dB (con 300 MHz)
60,1 dB (con 400 MHz)
67,9 dB (con 500 MHz)
Attenuazione di ritorno (RL)20 dB (con 1 MHz)
23 dB (con 4 MHz)
24,5 dB (con 8 MHz)
25 dB (con 10 MHz)
25 dB (con 16 MHz)
25 dB (con 20 MHz)
24,2 dB (con 25 MHz)
23,3 dB (con 31,25 MHz)
20,7 dB (con 62,5 MHz)
19 dB (con 100 MHz)
16,4 dB (con 200 MHz)
15,6 dB (con 250 MHz)
15,6 dB (con 300 MHz)
15,6 dB (con 400 MHz)
15,6 dB (con 500 MHz)
Runtime5,13 ns/m
Attenuazione schermatura≥ 80 dB (con 30 ... 100 MHz)
Tensione nominale cavo≤ 100 V
Tensione di prova filo/filo700 V (50 Hz, 1 min)
Tensione di prova filo/schermatura700 V (50 Hz, 1 min)
Resistenza alla fiammasecondo IEC 60332-1-2
Assenza di alogenia norma IEC 60754-1
Resistenza all'olioa norma DIN EN 60811-2-1
Temperatura ambiente (esercizio)-40 °C ... 80 °C (cavi, posa fissa)
-20 °C ... 80 °C (cavi, posa mobile)
Temperatura ambiente (posa)-20 °C ... 80 °C
Temperatura ambiente (trasporto e stoccaggio)-20 °C ... 80 °C

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PHOENIX CONTACT-1440504-VS-M12MSS-M12MSS-94F/10,0/10G 162 Kbytes PHOENIX CONTACT-1440504-VS-M12MSS-M12MSS-94F/10,0/10G
