Visualizza ingrandito

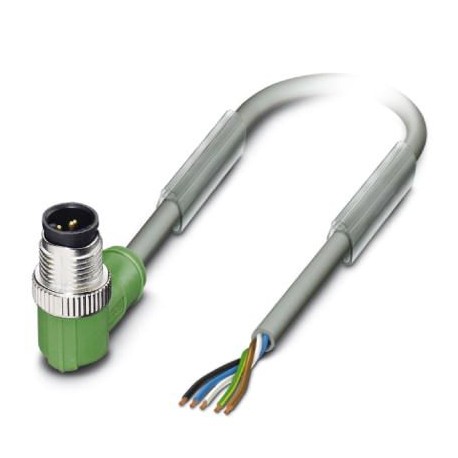

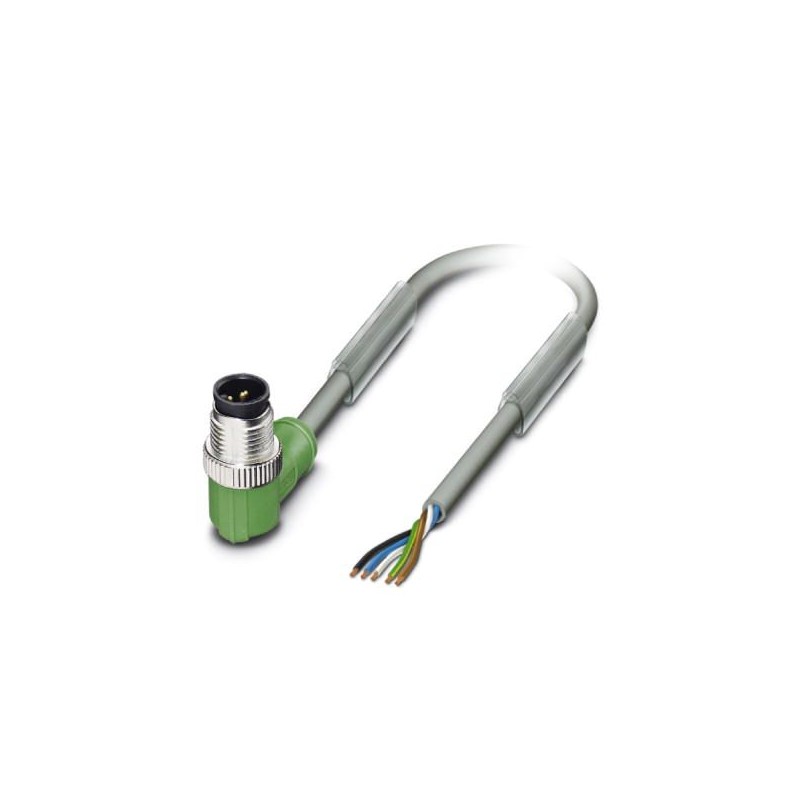

SAC-5P-M12MR/ 3,0-802 1457335 PHOENIX CONTACT Cavo sensore-attuatore
SAC-5P-M12MR/ 3,0-802
1457335
PHOENIX_CONTACT
Cavo sensore-attuatore
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1457335 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF1CDA - |
| Pagina catalogo | Pagina 209 (C_2_2017) |
| GTIN | 4046356593694 |
| Peso per pezzo (confezione esclusa) | 123,500 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | PL (Polonia) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP65 |
| IP67 | |
| IP68 |
Generalità
| Corrente di dimensionamento a 40 ℃ | 4 A |
|---|---|
| Tensione di dimensionamento | 48 V AC |
| 60 V DC | |
| N. poli | 5 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | A - standard |
| Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
| Segnalazione stato | No |
| Circuito/componente di protezione | senza circuito |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 0,4 Nm (Connettore M12) |
Materiale
| Classe di combustibilità a norma UL 94 | HB |
|---|---|
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | TPU GF |
| Materiale impugnature | TPU, difficilmente infiammabile, autoestinguente |
| Materiale ghiera | Pressogetto di zinco, nichelato |
Normative e prescrizioni
| Definizione norma | Connettore M12 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-101 |
| Classe di combustibilità a norma UL 94 | HB |
Cavo
| Nota | Grazie alla robusta guaina esterna, questo cavo deve essere spelato solo in passi da 5 cm. |
|---|---|
| Tipo cavo | PUR privo di alogenati altamente flessibile, resistente agli spruzzi di saldatura, grigio |
| Tipo cavo (sigla) | 802 |
| Abbreviazione cavi | Li12Y11Y-HF |
| Sezione conduttore | 5x 0,34 mm² (Linea del segnale) |
| Linea segnale AWG | 22 |
| Struttura conduttore segnale linea | 42x 0,10 mm |
| Diametro cavo incluso isolamento | 1,3 mm ±0,05 mm (Linea del segnale) |
| Colori filo | nero, marrone, blu, bianco, giallo-verde |
| Cordatura intera | 5 conduttori intorno ai riempitori verso l'anima |
| Guaina esterna, colore | grigio RAL 7001 |
| Diametro esterno cavo D | 5,1 mm ±0,2 mm |
| Raggio di piegatura minima, fisso | 5 x D |
| Raggio di piegatura minima, flessibile | 5 x D |
| Numero dei cicli di piegatura | 10000000 |
| Raggio di piegatura minima, inserto catene portacavi | 7,5 x D |
| Corsa di posizionamento | 5 m |
| Velocità di posizionamento | 3,3 m/s |
| Accelerazione | 5 m/s² |
| Numero dei cicli di piegatura | 15000000 |
| Raggio di piegatura | 50 mm |
| Corsa di posizionamento | 0,9 m |
| Velocità di posizionamento | 5 m/s |
| Accelerazione | 30 m/s² |
| Sollecitazione di torsione | ± 360 °/m (1 000 000 cicli di torsione) |
| Guaina esterna, materiale | PUR |
| Materiale isolamento fili | PES |
| Materiale conduttore | Filo Cu nudo |
| Resistenza di isolamento | ≥ 20 MΩ*km |
| resistenza del conduttore | ca. 53 Ω/km |
| Tensione nominale cavo | 300 V |
| Tensione di prova cavo | 1200 V |
| Caratteristiche particolari | Guaina del cavo resistente alle scintille di saldatura, riciclabile, opaca, a bassa adesione, resistente all'abrasione, alla fiamma e autoestinguente |
| senza silicone e cadmio | |
| senza sostanze impregnate di vernice | |
| Resistenza alla fiamma | DIN VDE 0472 T.804, tipo di prova B |
| IEC 60332-1 | |
| a norma UL FT-2 | |
| Assenza di alogeni | cavo senza alogeni |
| Resistenza all'olio | ai sensi della normativa VDE 0472 Parte 803 |
| Altra resistenza | Ottima resistenza contro acidi, liscivie e solventi |
| privo di silicone | |
| Temperatura ambiente (esercizio) | -40 °C ... 90 °C (cavi, posa fissa) |
| -30 °C ... 90 °C (cavi, posa mobile) | |
| fino a 120 °C (per 3000 h) |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1457335-SAC-5P-M12MR/ 3,0-802 | 149 Kbytes |
|
