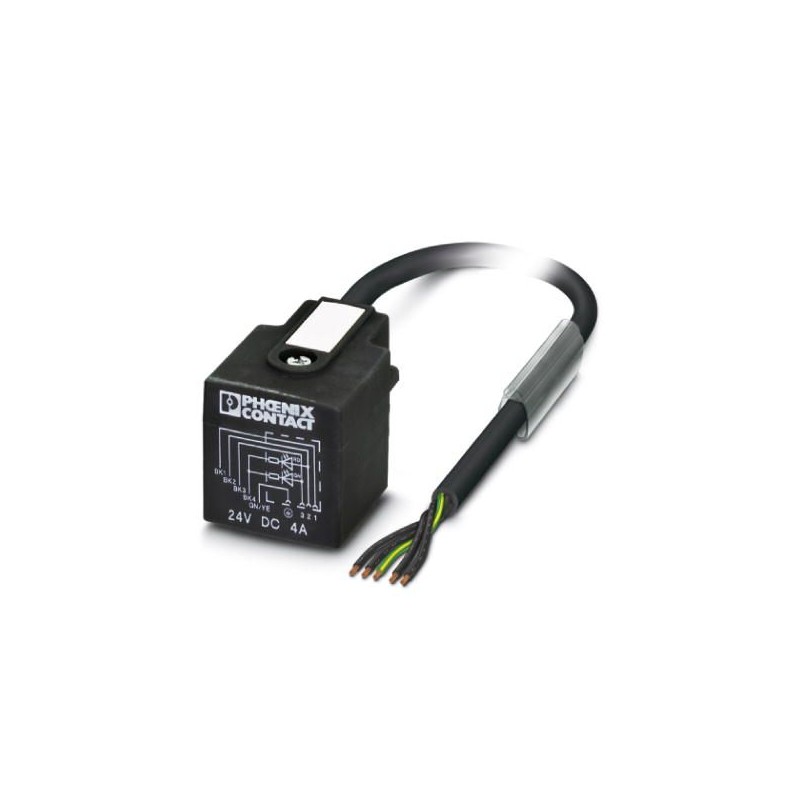

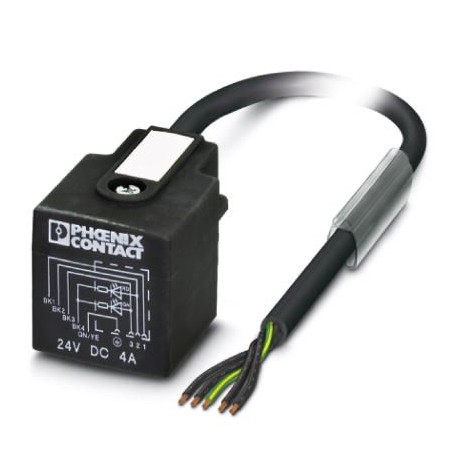

SAC-5P- 5,0-PUR/AD-2L 1435108 PHOENIX CONTACT Cavo sensore-attuatore
SAC-5P- 5,0-PUR/AD-2L
1435108
PHOENIX_CONTACT
Cavo sensore-attuatore
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1435108 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF1DBA - |
| Pagina catalogo | Pagina 246 (C_2_2017) |
| GTIN | 4046356413466 |
| Peso per pezzo (confezione esclusa) | 238,000 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | PL (Polonia) |
Dimensioni
| Lungh. cavo | 5 m |
|---|---|
| Lunghezza di spelatura dell'estremità libera | 50 mm |
| Vite centrale connettore per valvole | M3 x 29 |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 85 °C (connettore per valvole) |
|---|---|
| Grado di protezione | IP65 |
| IP67 |
Generalità
| Corrente di dimensionamento a 40 ℃ | 4 A |
|---|---|
| Tensione di dimensionamento | 24 V AC |
| 24 V DC | |
| N. poli | 5 |
| Colore maniglie | nero |
| Resistenza di isolamento | ≥ 100 MΩ |
| Norme/Disposizioni | Connettori per valvole EN 175301-803 |
| Segnalazione stato | 2 LED |
| Circuito/componente di protezione | senza circuito |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Coppia di serraggio | 0,6 Nm (connettore per valvole) |
Materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale dei contatti del connettore per valvole | CuSn |
| Materiale superficie contatti connettore per valvole | Sn |
| Materiale inserto portacontatti connettore per valvola | PA 6 |
| Materiale custodia connettori per valvole | TPU |
| Materiale guarnizione | TPU (Guarnizione stampata a iniezione) |
Normative e prescrizioni
| Definizione norma | Connettori per valvole |
|---|---|
| Norme/Disposizioni | EN 175301-803 |
| Classe di combustibilità a norma UL 94 | V0 |
Cavo
| Tipo cavo | PUR senza alogenati nero |
|---|---|
| Tipo cavo (sigla) | PUR |
| Abbreviazione cavi | Li9Y11Y-HF |
| UL AWM Style | 20549 |
| Sezione conduttore | 5x 0,5 mm² |
| Linea segnale AWG | 20 |
| Struttura conduttore segnale linea | 28x 0,15 mm |
| Diametro cavo incluso isolamento | 1,5 mm ±0,05 mm (Linea del segnale) |
| Colori filo | nero 1, nero 2, nero 3, nero 4, verde/giallo |
| Cordatura intera | 5 fili twistati longitudinalmente |
| Guaina esterna, colore | grigio-nero RAL 7021 |
| Diametro esterno cavo D | 5,3 mm ±0,02 mm |
| Raggio di piegatura minimo, fisso | 26,5 mm |
| Raggio di piegatura minimo, mobile | 53 mm |
| Numero dei cicli di piegatura | 15000000 |
| Raggio di piegatura | 50 mm |
| Corsa di posizionamento | 0,9 m |
| Velocità di posizionamento | 5 m/s |
| Accelerazione | 30 m/s² |
| Guaina esterna, materiale | PUR |
| Materiale isolamento fili | PP |
| Materiale conduttore | Filo Cu nudo |
| Resistenza di isolamento | almeno 20 MΩ*km |
| resistenza del conduttore | 39 Ω/km (a 20 °C) |
| Tensione nominale cavo | ≤ 300 V |
| Tensione di prova cavo | ≥ 1200 V |
| Caratteristiche particolari | per catena portacavi |
| privo di silicone | |
| senza sostanze impregnate di vernice | |
| Resistenza alla fiamma | secondo UL-Style 20549 |
| Assenza di alogeni | secondo DIN VDE 0472 Parte 815 |
| Resistenza all'olio | a norma DIN EN 60811-2-1 |
| Altra resistenza | Ottima resistenza contro acidi, liscivie e solventi |
| Resistenza all'idrolisi e ai microbi | |
| notevole resistenza all'olio | |
| resistente ai raggi UV secondo DIN EN ISO 4892-2-A | |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -20 °C ... 80 °C (cavi, posa mobile) |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 10.0.127060312eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060312
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1435108-SAC-5P- 5,0-PUR/AD-2L | 139 Kbytes |
|
