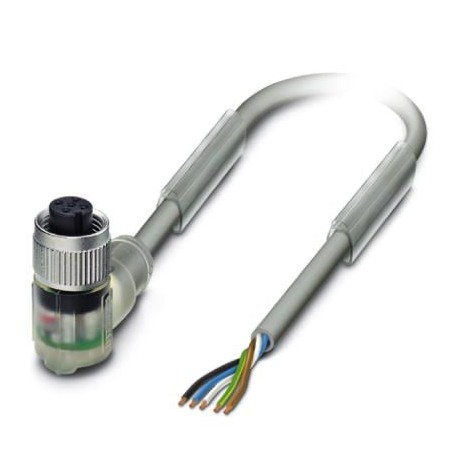

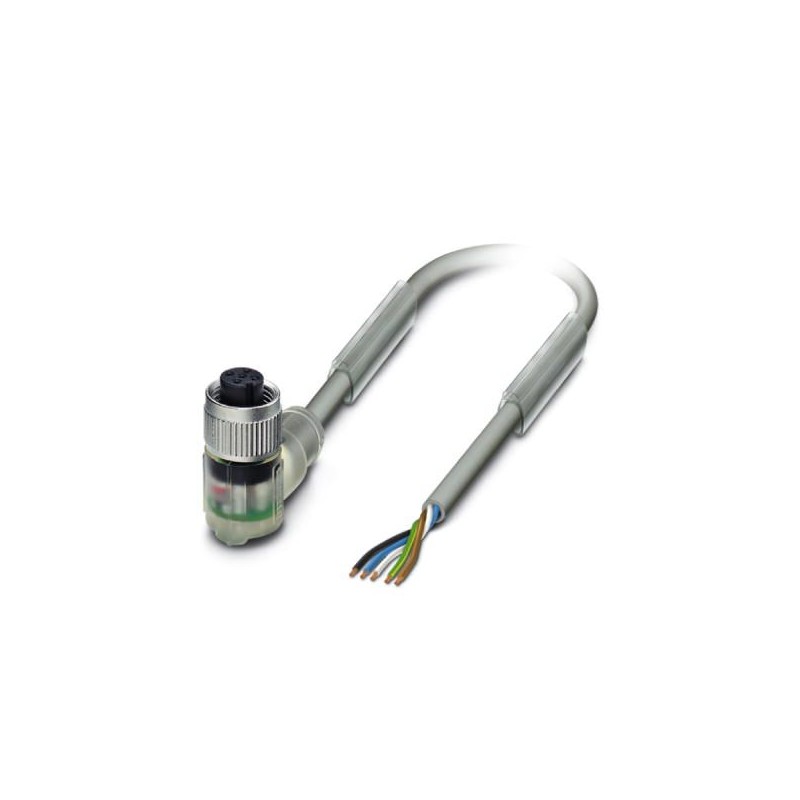

SAC-5P-10,0-802/M12FR-3L
1454396
PHOENIX_CONTACT
1
Cavo sensore-attuatore
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 1454396 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | BF1CDA - |
Pagina catalogo | Pagina 209 (C_2_2017) |
GTIN | 4046356578035 |
Peso per pezzo (confezione esclusa) | 353,400 g |
Numero tariffa doganale | 85444290 |
Paese di origine | PL (Polonia) |
Temperatura ambiente (esercizio) | -25 °C ... 90 °C (connettore / connecttore femmina) |
---|---|
Grado di protezione | IP65 |
IP67 | |
IP68 |
Corrente di dimensionamento a 40 ℃ | 4 A |
---|---|
Tensione di dimensionamento | 24 V |
24 V DC | |
N. poli | 5 |
Colore maniglie | trasparente |
Resistenza di isolamento | ≥ 100 MΩ |
Codifica | A - standard |
Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
Segnalazione stato | 3 LED |
Circuito/componente di protezione | senza circuito |
Categoria di sovratensione | II |
Grado d'inquinamento | 3 |
Cicli di manovra | ≥ 100 |
Coppia di serraggio | 0,4 Nm (Connettore M12) |
Classe di combustibilità a norma UL 94 | HB |
---|---|
Materiale contatto | CuSn |
Materiale superficie contatti | Ni/Au |
Materiale inserto portacontatti | TPU GF |
Materiale impugnature | TPU, difficilmente infiammabile, autoestinguente |
Materiale ghiera | Pressogetto di zinco, nichelato |
Materiale guarnizione | NBR |
Definizione norma | Connettore M12 |
---|---|
Norme/Disposizioni | IEC 61076-2-101 |
Classe di combustibilità a norma UL 94 | HB |
Nota | Grazie alla robusta guaina esterna, questo cavo deve essere spelato solo in passi da 5 cm. |
---|---|
Tipo cavo | PUR privo di alogenati altamente flessibile, resistente agli spruzzi di saldatura, grigio |
Tipo cavo (sigla) | 802 |
Abbreviazione cavi | Li12Y11Y-HF |
Sezione conduttore | 5x 0,34 mm² (Linea del segnale) |
Linea segnale AWG | 22 |
Struttura conduttore segnale linea | 42x 0,10 mm |
Diametro cavo incluso isolamento | 1,3 mm ±0,05 mm (Linea del segnale) |
Colori filo | nero, marrone, blu, bianco, giallo-verde |
Cordatura intera | 5 conduttori intorno ai riempitori verso l'anima |
Guaina esterna, colore | grigio RAL 7001 |
Diametro esterno cavo D | 5,1 mm ±0,2 mm |
Raggio di piegatura minima, fisso | 5 x D |
Raggio di piegatura minima, flessibile | 5 x D |
Numero dei cicli di piegatura | 10000000 |
Raggio di piegatura minima, inserto catene portacavi | 7,5 x D |
Corsa di posizionamento | 5 m |
Velocità di posizionamento | 3,3 m/s |
Accelerazione | 5 m/s² |
Numero dei cicli di piegatura | 15000000 |
Raggio di piegatura | 50 mm |
Corsa di posizionamento | 0,9 m |
Velocità di posizionamento | 5 m/s |
Accelerazione | 30 m/s² |
Sollecitazione di torsione | ± 360 °/m (1 000 000 cicli di torsione) |
Guaina esterna, materiale | PUR |
Materiale isolamento fili | PES |
Materiale conduttore | Filo Cu nudo |
Resistenza di isolamento | ≥ 20 MΩ*km |
resistenza del conduttore | ca. 53 Ω/km |
Tensione nominale cavo | 300 V |
Tensione di prova cavo | 1200 V |
Caratteristiche particolari | Guaina del cavo resistente alle scintille di saldatura, riciclabile, opaca, a bassa adesione, resistente all'abrasione, alla fiamma e autoestinguente |
senza silicone e cadmio | |
senza sostanze impregnate di vernice | |
Resistenza alla fiamma | DIN VDE 0472 T.804, tipo di prova B |
IEC 60332-1 | |
a norma UL FT-2 | |
Assenza di alogeni | cavo senza alogeni |
Resistenza all'olio | ai sensi della normativa VDE 0472 Parte 803 |
Altra resistenza | Ottima resistenza contro acidi, liscivie e solventi |
privo di silicone | |
Temperatura ambiente (esercizio) | -40 °C ... 90 °C (cavi, posa fissa) |
-30 °C ... 90 °C (cavi, posa mobile) | |
fino a 120 °C (per 3000 h) |
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
---|---|
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
