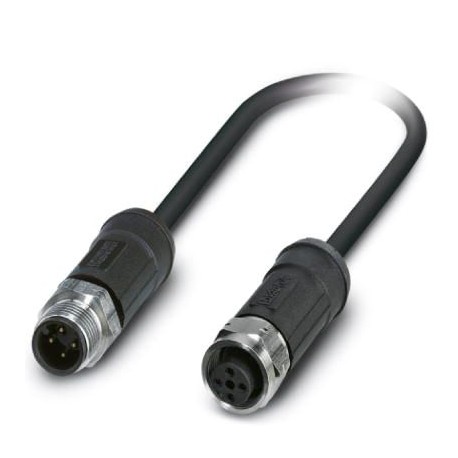

SAC-4P-M12MS/5,0-28X/M12FS OD
1454118
PHOENIX_CONTACT
1
Cavo sensore-attuatore
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 1454118 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | BF1CCA - |
Pagina catalogo | Pagina 153 (C_4_2013) |
GTIN | 4046356568722 |
Peso per pezzo (confezione esclusa) | 242,000 g |
Numero tariffa doganale | 85444290 |
Paese di origine | DE (Germania) |
Temperatura ambiente (esercizio) | -40 °C ... 105 °C (connettore / connecttore femmina) |
---|---|
-40 °C ... 85 °C (in caso di rapidi cambi di temperatura (secondo IEC 60512-11-4)) | |
Grado di protezione | IP65 |
IP67 | |
IP68 | |
IP69K |
Corrente di dimensionamento a 40 ℃ | 4 A |
---|---|
Tensione di dimensionamento | 250 V AC |
250 V DC | |
N. poli | 4 |
Resistenza di isolamento | ≥ 100 MΩ |
Codifica | A - standard |
Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
Segnalazione stato | No |
Circuito/componente di protezione | senza circuito |
Categoria di sovratensione | II |
Grado d'inquinamento | 3 |
Cicli di manovra | ≥ 100 |
Coppia di serraggio | 0,4 Nm (Connettore M12) |
Classe di combustibilità a norma UL 94 | V0 |
---|---|
Materiale contatto | CuSn |
Materiale superficie contatti | Ni/Au |
Materiale inserto portacontatti | PP |
Materiale impugnature | PP |
Materiale ghiera | Acciaio inox |
Materiale guarnizione | FPM |
Definizione norma | Connettore M12 |
---|---|
Norme/Disposizioni | IEC 61076-2-101 |
Classe di combustibilità a norma UL 94 | V0 |
Tipo cavo | PE-X nero |
---|---|
Tipo cavo (sigla) | 28X |
Abbreviazione cavi | Li2X2X |
Sezione conduttore | 4x 0,5 mm² (Linea del segnale) |
Linea segnale AWG | 20 |
Struttura conduttore segnale linea | 28x 0,15 mm |
Diametro cavo incluso isolamento | 1,6 mm ±0,05 mm (Linea del segnale) |
Isolamento spessore parete | ca. 0,3 mm (Isolamento fili) |
ca. 0,6 mm (Guaina esterna) | |
Colori filo | marrone, bianco, blu, nero |
Cordatura intera | 4 fili twistati longitudinalmente |
Passo di cordatura cordatura intera | 61,6 mm |
Guaina esterna, colore | grigio-nero RAL 7021 |
Diametro esterno cavo D | 5,2 mm ±0,2 mm |
Raggio di piegatura minimo, fisso | 26 mm |
Raggio di piegatura minimo, mobile | 52 mm |
Numero dei cicli di piegatura | 2000000 |
Raggio di piegatura | 52 mm |
Corsa di posizionamento | 10 m |
Velocità di posizionamento | 3 m/s |
Accelerazione | 10 m/s² |
Peso del cavo | 44 kg/km |
Guaina esterna, materiale | PE-X |
Materiale isolamento fili | PE-X |
Materiale conduttore | Filo Cu nudo |
Resistenza di isolamento | ≥ 100 MΩ*km (a 20 °C) |
resistenza del conduttore | ≤ 39 Ω/km (a 20 °C) |
Tensione nominale cavo | ≤ 300 V AC |
Tensione di prova cavo | ≥ 3000 V AC |
Caratteristiche particolari | reticolato |
Resistenza alla fiamma | secondo DIN 60332-1-2 |
secondo DIN EN 50266-2-5 | |
secondo IEC 60332-3-25 (test pacchetto marcatura) | |
Assenza di alogeni | secondo DIN VDE 0472 Parte 815 |
Resistenza all'olio | a norma DIN EN 60811-2-1 |
Altra resistenza | resistente ai raggi UV secondo DIN VDE 0276-605 |
A tenuta di gas combusto | secondo DIN EN 61034 |
Corrosività gas infiammabili | secondo IEC 60754 |
Temperatura ambiente (esercizio) | -40 °C ... 105 °C (cavi, posa fissa) |
-15 °C ... 105 °C (cavi, posa mobile) |
China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
---|---|
Nessuna sostanza pericolosa sopra i valori di soglia |
