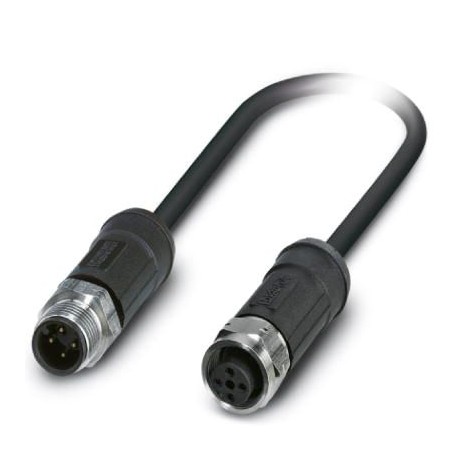

SAC-4P-M12MS/2,0-28X/M12FS OD 1454105 PHOENIX CONTACT Cavo sensore-attuatore
SAC-4P-M12MS/2,0-28X/M12FS OD
1454105
PHOENIX_CONTACT
Cavo sensore-attuatore
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1454105 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF1CCA - |
| Pagina catalogo | Pagina 153 (C_4_2013) |
| GTIN | 4046356568715 |
| Peso per pezzo (confezione esclusa) | 115,000 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 105 °C (connettore / connecttore femmina) |
|---|---|
| -40 °C ... 85 °C (in caso di rapidi cambi di temperatura (secondo IEC 60512-11-4)) | |
| Grado di protezione | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
Generalità
| Corrente di dimensionamento a 40 ℃ | 4 A |
|---|---|
| Tensione di dimensionamento | 250 V AC |
| 250 V DC | |
| N. poli | 4 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | A - standard |
| Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
| Segnalazione stato | No |
| Circuito/componente di protezione | senza circuito |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 0,4 Nm (Connettore M12) |
Materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PP |
| Materiale impugnature | PP |
| Materiale ghiera | Acciaio inox |
| Materiale guarnizione | FPM |
Normative e prescrizioni
| Definizione norma | Connettore M12 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-101 |
| Classe di combustibilità a norma UL 94 | V0 |
Cavo
| Tipo cavo | PE-X nero |
|---|---|
| Tipo cavo (sigla) | 28X |
| Abbreviazione cavi | Li2X2X |
| Sezione conduttore | 4x 0,5 mm² (Linea del segnale) |
| Linea segnale AWG | 20 |
| Struttura conduttore segnale linea | 28x 0,15 mm |
| Diametro cavo incluso isolamento | 1,6 mm ±0,05 mm (Linea del segnale) |
| Isolamento spessore parete | ca. 0,3 mm (Isolamento fili) |
| ca. 0,6 mm (Guaina esterna) | |
| Colori filo | marrone, bianco, blu, nero |
| Cordatura intera | 4 fili twistati longitudinalmente |
| Passo di cordatura cordatura intera | 61,6 mm |
| Guaina esterna, colore | grigio-nero RAL 7021 |
| Diametro esterno cavo D | 5,2 mm ±0,2 mm |
| Raggio di piegatura minimo, fisso | 26 mm |
| Raggio di piegatura minimo, mobile | 52 mm |
| Numero dei cicli di piegatura | 2000000 |
| Raggio di piegatura | 52 mm |
| Corsa di posizionamento | 10 m |
| Velocità di posizionamento | 3 m/s |
| Accelerazione | 10 m/s² |
| Peso del cavo | 44 kg/km |
| Guaina esterna, materiale | PE-X |
| Materiale isolamento fili | PE-X |
| Materiale conduttore | Filo Cu nudo |
| Resistenza di isolamento | ≥ 100 MΩ*km (a 20 °C) |
| resistenza del conduttore | ≤ 39 Ω/km (a 20 °C) |
| Tensione nominale cavo | ≤ 300 V AC |
| Tensione di prova cavo | ≥ 3000 V AC |
| Caratteristiche particolari | reticolato |
| Resistenza alla fiamma | secondo DIN 60332-1-2 |
| secondo DIN EN 50266-2-5 | |
| secondo IEC 60332-3-25 (test pacchetto marcatura) | |
| Assenza di alogeni | secondo DIN VDE 0472 Parte 815 |
| Resistenza all'olio | a norma DIN EN 60811-2-1 |
| Altra resistenza | resistente ai raggi UV secondo DIN VDE 0276-605 |
| A tenuta di gas combusto | secondo DIN EN 61034 |
| Corrosività gas infiammabili | secondo IEC 60754 |
| Temperatura ambiente (esercizio) | -40 °C ... 105 °C (cavi, posa fissa) |
| -15 °C ... 105 °C (cavi, posa mobile) |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1454105-SAC-4P-M12MS/2,0-28X/M12FS OD | 143 Kbytes |
|
