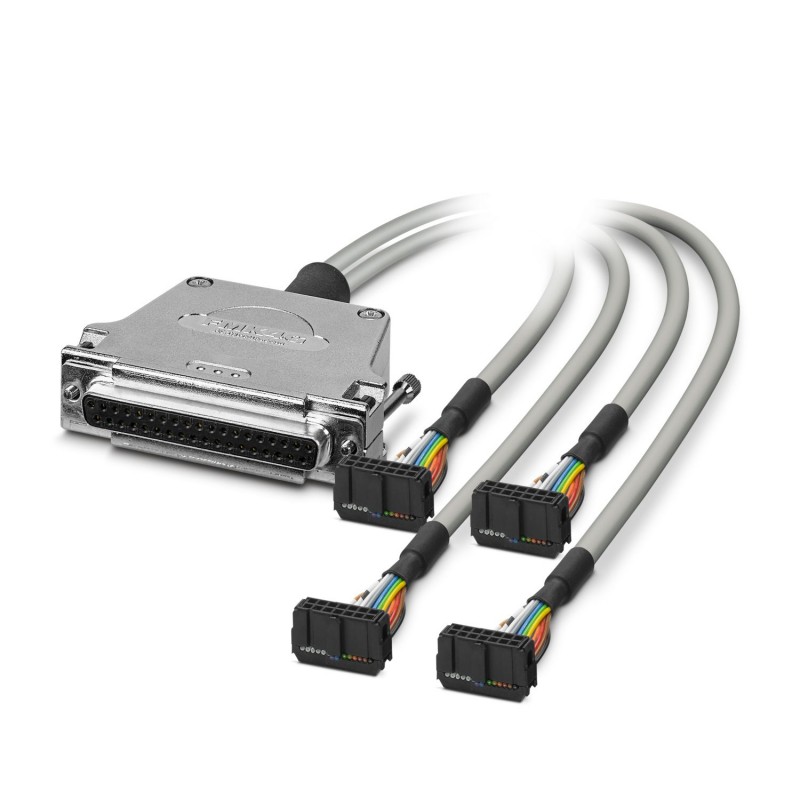

CABLE-D37-M2,5/4X14/300/Y81P-O 2302502 PHOENIX CONTACT Cavi
CABLE-D37-M2,5/4X14/300/Y81P-O
2302502
PHOENIX_CONTACT
Cavi
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2302502 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK2143 - |
| Pagina catalogo | Pagina 488 (C_5_2017) |
| GTIN | 4017918907907 |
| Peso per pezzo (confezione esclusa) | 818,700 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Generalità
| Tensione nominale UN | < 50 V AC |
|---|---|
| 60 V DC | |
| Amperaggio per conduttore max. | 1 A |
| Resistenza del conduttore max. | 0,16 Ω/m |
| Lungh. cavo | 3 m |
| Conduttore singolo, sezione trasversale | 0,14 mm² |
| Conduttore singolo, sezione [AWG] | 26 |
| Struttura conduttore: Numero fili: | 7 |
| Conduttore singolo, materiale | stagnati Cu |
| Diametro esterno | 6,3 mm |
| Schermatura | no |
Dati tecnico-ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
| Resistenza alla fiamma | IEC 60332-1 |
| DIN VDE 0482 parte 332-1 |
Connettori 1
| Denominazione collegamento | Livello di campo |
|---|---|
| Collegamento | IDC/FLK conduttore femmina |
| Numero collegamenti | 4 |
| N. poli | 14 |
| Passo | 2,54 mm |
Connettori 2
| Denominazione collegamento | Livello di controllo |
|---|---|
| Collegamento | Connettore femmina D-SUB |
| Numero collegamenti | 1 |
| N. poli | 37 |
Codice colore
| Connettore 1 = connettore 2 (opzionale) = colore conduttore | D-SUB37 (1) = IDC/FLK14-1 (1) = nero |
|---|---|
| D-SUB37 (20) = IDC/FLK14-1 (2) = marrone | |
| D-SUB37 (2) = IDC/FLK14-1 (3) = rosso | |
| D-SUB37 (21) = IDC/FLK14-1 (4) = arancione | |
| D-SUB37 (3) = IDC/FLK14-1 (5) = giallo | |
| D-SUB37 (22) = IDC/FLK14-1 (6) = verde | |
| D-SUB37 (4) = IDC/FLK14-1 (7) = blu | |
| D-SUB37 (23) = IDC/FLK14-1 (8) = viola | |
| D-SUB37 (17) = IDC/FLK14-1 (9) = grigio | |
| D-SUB37 (19) = IDC/FLK14-1 (10) = bianco | |
| D-SUB37 (18) = IDC/FLK14-1 (11) = bianco-nero | |
| D-SUB37 (36) = IDC/FLK14-1 (13) = bianco-marrone | |
| D-SUB37 (5) = IDC/FLK14-2 (1) = nero | |
| D-SUB37 (24) = IDC/FLK14-2 (2) = marrone | |
| D-SUB37 (6) = IDC/FLK14-2 (3) = rosso | |
| D-SUB37 (25) = IDC/FLK14-2 (4) = arancione | |
| D-SUB37 (7) = IDC/FLK14-2 (5) = giallo | |
| D-SUB37 (26) = IDC/FLK14-2 (6) = verde | |
| D-SUB37 (8) = IDC/FLK14-2 (7) = blu | |
| D-SUB37 (27) = IDC/FLK14-2 (8) = viola | |
| D-SUB37 (17) = IDC/FLK14-2 (9) = grigio | |
| D-SUB37 (19) = IDC/FLK14-2 (10) = bianco | |
| D-SUB37 (18) = IDC/FLK14-2 (11) = bianco-nero | |
| D-SUB37 (36) = IDC/FLK14-2 (13) = bianco-marrone | |
| D-SUB37 (9) = IDC/FLK14-3 (1) = nero | |
| D-SUB37 (28) = IDC/FLK14-3 (2) = marrone | |
| D-SUB37 (10) = IDC/FLK14-3 (3) = rosso | |
| D-SUB37 (29) = IDC/FLK14-3 (4) = arancione | |
| D-SUB37 (11) = IDC/FLK14-3 (5) = giallo | |
| D-SUB37 (30) = IDC/FLK14-3 (6) = verde | |
| D-SUB37 (12) = IDC/FLK14-3 (7) = blu | |
| D-SUB37 (31) = IDC/FLK14-3 (8) = viola | |
| D-SUB37 (17) = IDC/FLK14-3 (9) = grigio | |
| D-SUB37 (37) = IDC/FLK14-3 (10) = bianco | |
| D-SUB37 (18) = IDC/FLK14-3 (11) = bianco-nero | |
| D-SUB37 (36) = IDC/FLK14-3 (13) = bianco-marrone | |
| D-SUB37 (13) = IDC/FLK14-4 (1) = nero | |
| D-SUB37 (32) = IDC/FLK14-4 (2) = marrone | |
| D-SUB37 (14) = IDC/FLK14-4 (3) = rosso | |
| D-SUB37 (33) = IDC/FLK14-4 (4) = arancione | |
| D-SUB37 (15) = IDC/FLK14-4 (5) = giallo | |
| D-SUB37 (34) = IDC/FLK14-4 (6) = verde | |
| D-SUB37 (16) = IDC/FLK14-4 (7) = blu | |
| D-SUB37 (35) = IDC/FLK14-4 (8) = viola | |
| D-SUB37 (17) = IDC/FLK14-4 (9) = grigio | |
| D-SUB37 (37) = IDC/FLK14-4 (10) = bianco | |
| D-SUB37 (18) = IDC/FLK14-4 (11) = bianco-nero | |
| D-SUB37 (36) = IDC/FLK14-4 (13) = bianco-marrone |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2302502-CABLE-D37-M2,5/4X14/300/Y81P-O | 108 Kbytes |
|
