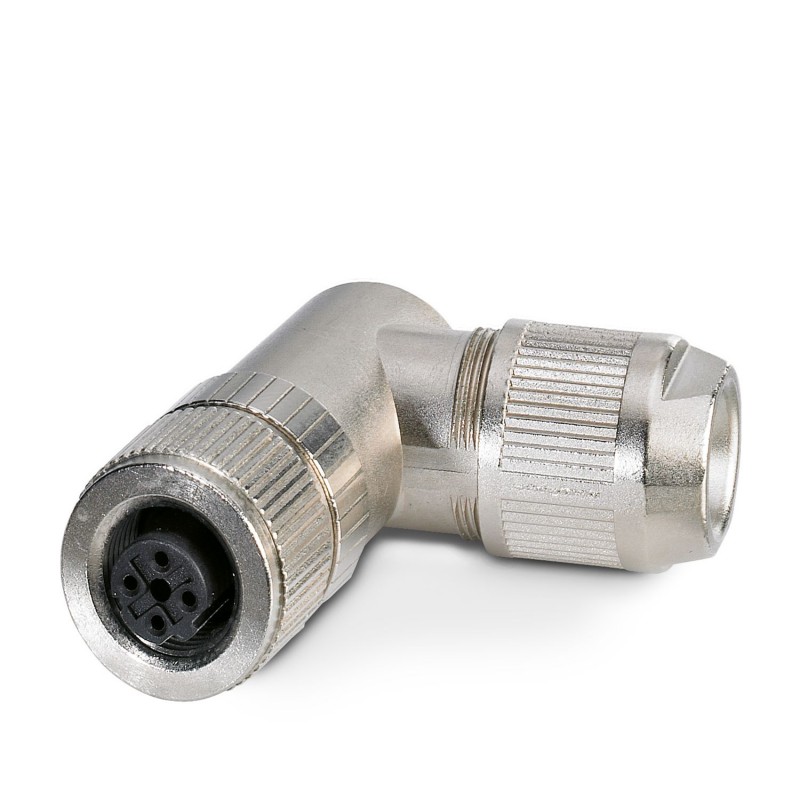

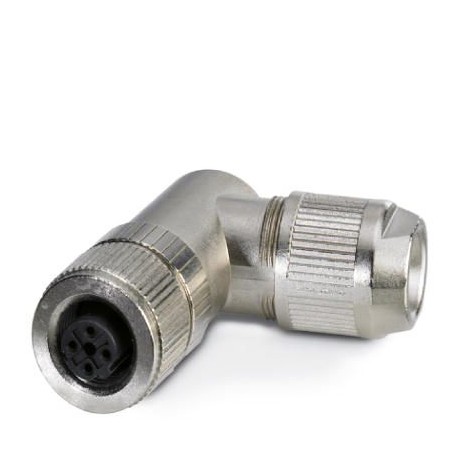

SACC-M12FRD-4Q SH PN 1554542 PHOENIX CONTACT Connettori bus
SACC-M12FRD-4Q SH PN
1554542
PHOENIX_CONTACT
Connettori bus
sensori > connettore per sensore-attuatore
Cavi, connettori e scatole QUICKON
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1554542 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF2CDN - |
| Pagina catalogo | Pagina 345 (C_2_2017) |
| GTIN | 4046356166232 |
| Peso per pezzo (confezione esclusa) | 54,200 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Generalità
| Nota | Questo prodotto soddisfa le direttive PROFINET Cabling e Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, capitolo 8.2 Connectors for Outside Environment (Balanced cabling) |
|---|---|
| Corrente di dimensionamento a 40 ℃ | 1,75 A |
| Tensione di dimensionamento | 60 V DC |
| 48 V AC | |
| N. poli | 4 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | D - Dati |
| Norme/Disposizioni | Connettore M12 in conformità alla norma IEC 61076-2-101 |
| Tipo di segnale/categoria | PROFINET CAT5 (in conformità a IEC 11801), 100 MBit/s |
| Segnalazione stato | No |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Collegamento | Connessione a perforazione di isolante |
| Sezione conduttore AWG | 23 ... 22 |
| Diametro cavo isolamento compreso | ≤ 1,6 mm |
| Frequenza di collegamento di una linea di sezione identica | ≥ 10 |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 0,4 Nm (Ghiera M12) |
| 0,8 Nm (Inserto portacontatti con anello di accoppiamento) | |
| 3 Nm (Dado di compressione con anello di accoppiamento) | |
| Indicazione per il montaggio | Il pinning è orientabile con passo da 45° verso l'uscita cavo |
Materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA6 |
| Materiale impugnature | Pressofuso di zinco, nichelato |
| Materiale ghiera | Ottone, nichelato |
| Materiale guarnizione | neoprene |
Normative e prescrizioni
| Definizione norma | Connettore M12 |
|---|---|
| Norme/Disposizioni | in conformità alla norma IEC 61076-2-101 |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1554542-SACC-M12FRD-4Q SH PN | 110 Kbytes |
|
