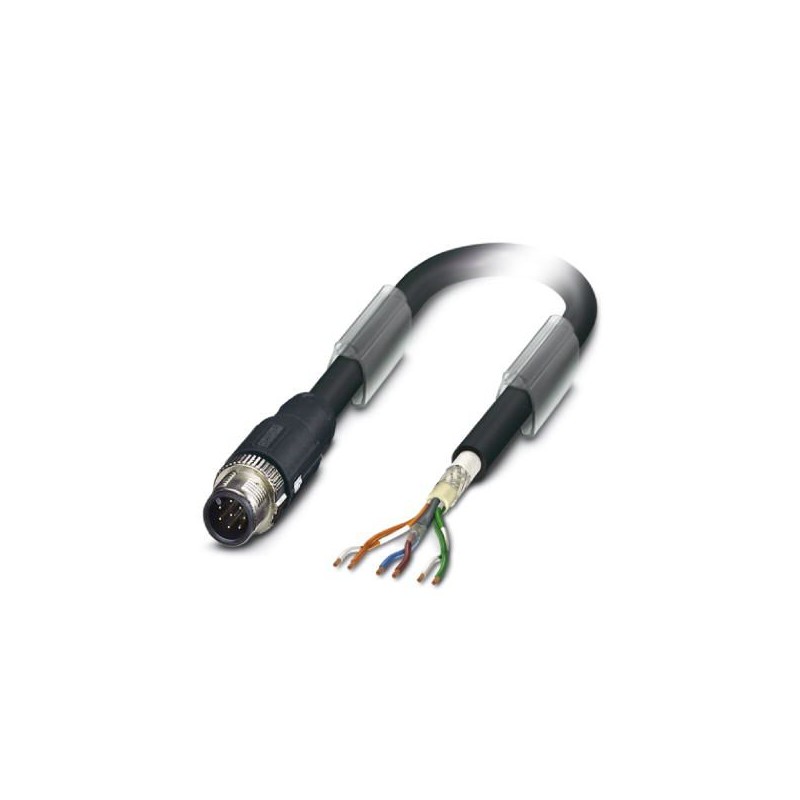

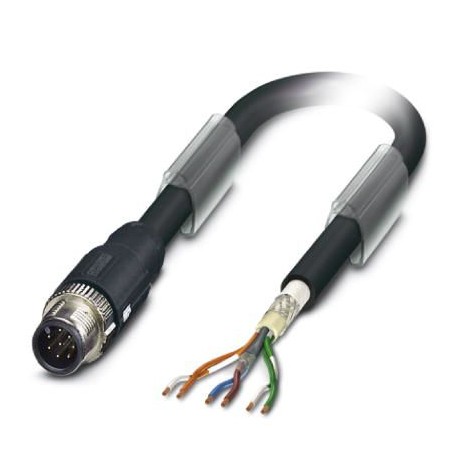

SAC-6P-MS/ 2,0-970 SCO 1428490 PHOENIX CONTACT Cavo di sistema bus
SAC-6P-MS/ 2,0-970 SCO
1428490
PHOENIX_CONTACT
Cavo di sistema bus
cavi/conduttori > cavo dati
Cavi, sensore e attuatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1428490 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF1CMM - |
| Pagina catalogo | Pagina 324 (PC_2011) |
| GTIN | 4046356322775 |
| Peso per pezzo (confezione esclusa) | 178,300 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | PL (Polonia) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP65 |
| IP67 |
Generalità
| Corrente di dimensionamento a 40 ℃ | 2 A |
|---|---|
| Tensione di dimensionamento | 30 V AC |
| 30 V DC | |
| N. poli | 6 |
| Colore maniglie | nero |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | A - standard |
| Tipo di segnale/categoria | VARAN, 100 MBit/s |
| Segnalazione stato | No |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Coppia di serraggio | 0,4 Nm (Connettore M12) |
Materiale
| Classe di combustibilità a norma UL 94 | HB |
|---|---|
| Materiale contatto | CuZn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | TPU GF |
| Materiale impugnature | TPU, difficilmente infiammabile, autoestinguente |
| Materiale ghiera | Pressogetto di zinco, nichelato |
Piedinatura
| Contatto | colore (definizione del segnale) | contatto (opzionale) | 1 (Maschio) |
|---|---|
| 4 (Maschio) | |
| 6 (Maschio) | BU (Power) | |
| 7 (Maschio) | BN (Power) | |
| 5 (Maschio) | GN/WH (RD+) | |
| 8 (Maschio) | GN (RD-) | |
| 2 (Maschio) | OG/WH (TD+) | |
| 3 (Maschio) | OG (TD-) |
Cavo
| Tipo cavo | VARAN |
|---|---|
| Tipo cavo (sigla) | 970 |
| Abbreviazione cavi | Li9YD12Y |
| Struttura cavo | 1x2xAWG22/19 + 1x4xAWG24/19 |
| Sezione conduttore | 4x 0,25 mm² (Linea del segnale) |
| 2x 0,38 mm² (Tensione di alimentazione) | |
| Linea segnale AWG | 24 |
| Tensione di alimentazione AWG | 22 |
| Struttura conduttore segnale linea | 19x 0,13 mm |
| Struttura conduttore tensione di alimentazione | 19x 0,16 mm |
| Diametro cavo incluso isolamento | 1,35 mm (Linea del segnale) |
| 1,5 mm (Tensione di alimentazione) | |
| Colori filo | marrone, blu, bianco/arancione, bianco/verde, verde, arancione |
| Tipo di schermatura a coppie | Treccia di fili in rame stagnati, copertura al 95 % |
| Cordatura intera | 1 Sternvierer e 2 conduttori con 2 riempitori |
| Schermatura | Treccia di fili in rame stagnati, copertura di circa l'85 % |
| Guaina esterna, colore | nero RAL 9005 |
| Diametro esterno cavo D | 7,8 mm ±0,2 mm |
| Raggio di piegatura minimo, fisso | ≥ 93 mm |
| Raggio di piegatura minimo, mobile | ≥ 93 mm |
| Numero dei cicli di piegatura | 3000000 |
| Raggio di piegatura | 93 mm |
| Corsa di posizionamento | 2 m |
| Velocità di posizionamento | 1 m/s |
| Accelerazione | 2 m/s² |
| Peso del cavo | 81 kg/km |
| Guaina esterna, materiale | SANTOPRENE privo di alogenati |
| Guaina interna materiale | TPE |
| Riempitore materiale | Filo |
| Materiale isolamento fili | PP |
| Materiale conduttore | Filo Cu nudo |
| Resistenza di isolamento | 5 GΩ*km (Linea dati) |
| resistenza del conduttore | 77 Ω/m (Linea dati) |
| Caratteristiche di trasmissione (categoria) | CAT5 (IEC 11801:2002) |
| Capacità | 50 nF (Linea dati) |
| Impedenza caratteristica | 100 Ω ±15 % |
| Tensione nominale cavo | 125 V (Linea dati) |
| 48 V (Tensione di alimentazione) | |
| Tensione di prova cavo | 2000 V (Tensione di alimentazione) |
| max. 700 V AC (Linea dati) | |
| Assenza di alogeni | a norma DIN EN 50267-2-1 |
| Temperatura ambiente (esercizio) | -20 °C ... 80 °C (Cavi) |
Classifiche
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1428490-SAC-6P-MS/ 2,0-970 SCO | 157 Kbytes |
|
