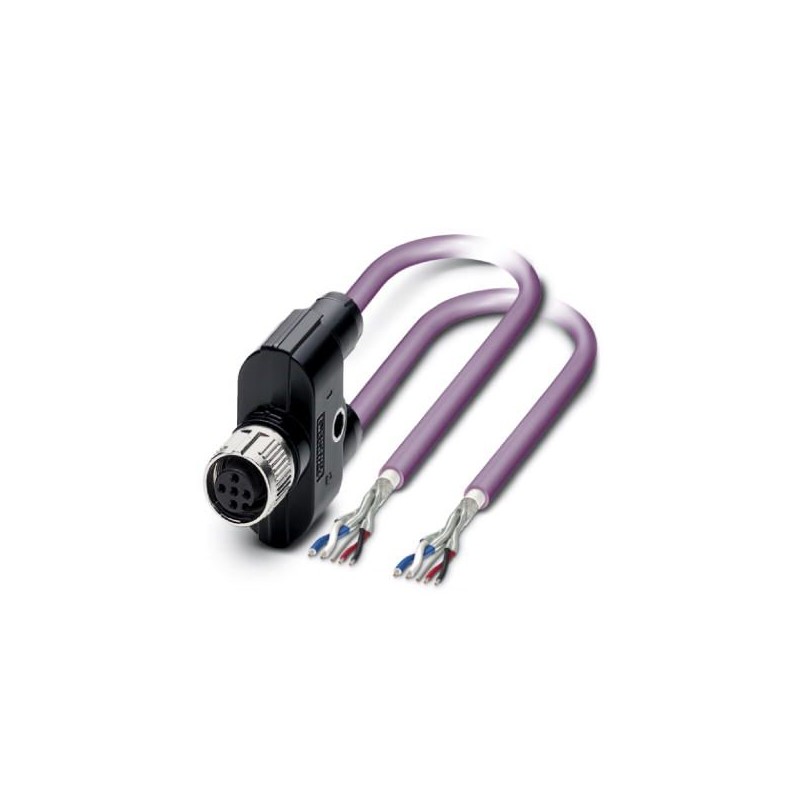

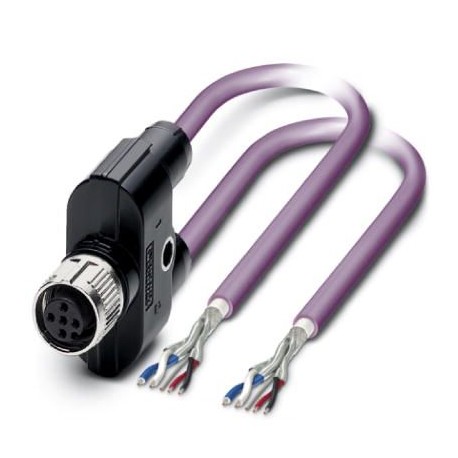

SAC-5PY-F/2X15,0-920
1436152
PHOENIX_CONTACT
1
Cavo di sistema bus
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 1436152 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | BF1GAD - |
Pagina catalogo | Pagina 434 (C_2_2017) |
GTIN | 4046356432405 |
Peso per pezzo (confezione esclusa) | 1.752,000 g |
Numero tariffa doganale | 85444290 |
Paese di origine | PL (Polonia) |
Temperatura ambiente (esercizio) | -25 °C ... 90 °C (connettore / connecttore femmina) |
---|---|
Grado di protezione | IP65 |
IP67 |
Corrente di dimensionamento a 40 ℃ | 4 A |
---|---|
Tensione di dimensionamento | 48 V AC |
60 V DC | |
N. poli | 5 |
Colore maniglie | nero |
Resistenza di isolamento | ≥ 100 MΩ |
Codifica | A - standard |
Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
Tipo di segnale/categoria | CANopen® |
DeviceNet™ | |
Segnalazione stato | No |
Categoria di sovratensione | II |
Grado d'inquinamento | 3 |
Classe di combustibilità a norma UL 94 | HB |
---|---|
Materiale contatto | CuSn |
Materiale superficie contatti | Ni/Au |
Materiale inserto portacontatti | TPU GF |
Materiale impugnature | TPU, difficilmente infiammabile, autoestinguente |
Materiale ghiera | Pressogetto di zinco, nichelato |
Materiale guarnizione | NBR |
Contatto | colore (definizione del segnale) | contatto (opzionale) | 1 (Distributore) | SR (Schermatura) |
---|---|
2 (Distributore) | RD (V+) | |
3 (Distributore) | BK (V-) | |
4 (Distributore) | WH (CAN_H) | |
5 (Distributore) | BU (CAN_L) |
Definizione norma | Connettore M12 |
---|---|
Norme/Disposizioni | IEC 61076-2-101 |
Classe di combustibilità a norma UL 94 | HB |
Tipo cavo | CAN BUS/DeviceNet |
---|---|
Tipo cavo (sigla) | 920 |
UL AWM Style | 21198 (80 °C / 300 V) |
Struttura cavo | 2xAWG24/19+2xAWG22/19 |
Sezione conduttore | 2x 0,25 mm² (Linea dati) |
2x 0,34 mm² (Tensione di alimentazione) | |
1x 0,34 mm² (Conduttori flessibili applicati) | |
Linea segnale AWG | 24 |
Tensione di alimentazione AWG | 22 |
Struttura conduttore segnale linea | 19x 0,13 mm |
Struttura conduttore tensione di alimentazione | 19x 0,15 mm |
Diametro cavo incluso isolamento | 1,95 mm ±0,05 mm (Linea dati) |
1,4 mm ±0,05 mm (Tensione di alimentazione) | |
Colori filo | rosso-nero, blu-bianco |
Cordatura a coppie | 2 conduttori a coppia |
Tipo di schermatura a coppie | Pellicola di alluminio rivestita in plastica, lato in alluminio esterno |
Cordatura intera | 2 coppie intorno ad un conduttore flessibile applicato nel centro dell’anima |
Schermatura | Treccia di fili in rame stagnati |
Copertura schermata ottica | 80 % |
Guaina esterna, colore | viola RAL 4001 |
Diametro esterno cavo D | 6,7 mm ±0,3 mm |
Raggio di piegatura minima, fisso | 5 x D |
Raggio di piegatura minima, flessibile | 10 x D |
Numero dei cicli di piegatura | 5000000 |
Raggio di piegatura | 70 mm |
Raggio di piegatura minima, inserto catene portacavi | 10 x D |
Corsa di posizionamento | 4,5 m |
Velocità di posizionamento | 3 m/s |
Accelerazione | 3 m/s² |
Peso del cavo | 90 kg/km |
Guaina esterna, materiale | PUR |
Materiale isolamento fili | PE espanso (Linea dati) |
PE (Tensione di alimentazione) | |
Materiale conduttore | Filo Cu stagnato |
Resistenza di isolamento | ≥ 5 GΩ*km (Linea dati) |
≥ 5 GΩ*km (Tensione di alimentazione) | |
Resistenza del doppino | ≤ 181,80 Ω/km (Linea dati) |
≤ 114,80 Ω/km (Tensione di alimentazione) | |
Capacità linea | nom. 40 nF/km (Linea dati) |
Impedenza caratteristica | 120 Ω ±10 % (con 1 MHz) |
Attenuazione | ≤ 22,9 dB/km (con 1 MHz) |
≤ 16,4 dB/km (a 500 kHz) | |
≤ 9,5 dB/km (a 125 kHz) | |
Tensione nominale cavo | ≤ 300 V (Valore di punta, non per correnti forti) |
Tensione di prova filo/filo | 2000 V (50 Hz, 1 min) |
Tensione di prova filo/schermatura | 2000 V (50 Hz, 1 min) |
Resistenza alla fiamma | UL 1581, Sec. 1060 (FT-1) |
IEC 60332-1 | |
A norma ISO 6722-1 5.22 (UN ECE R 118.01) | |
Assenza di alogeni | secondo DIN VDE 0472 Parte 815 |
a norma IEC 60754-1 | |
Altra resistenza | non aderente |
Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
-20 °C ... 80 °C (cavi, posa mobile) |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
