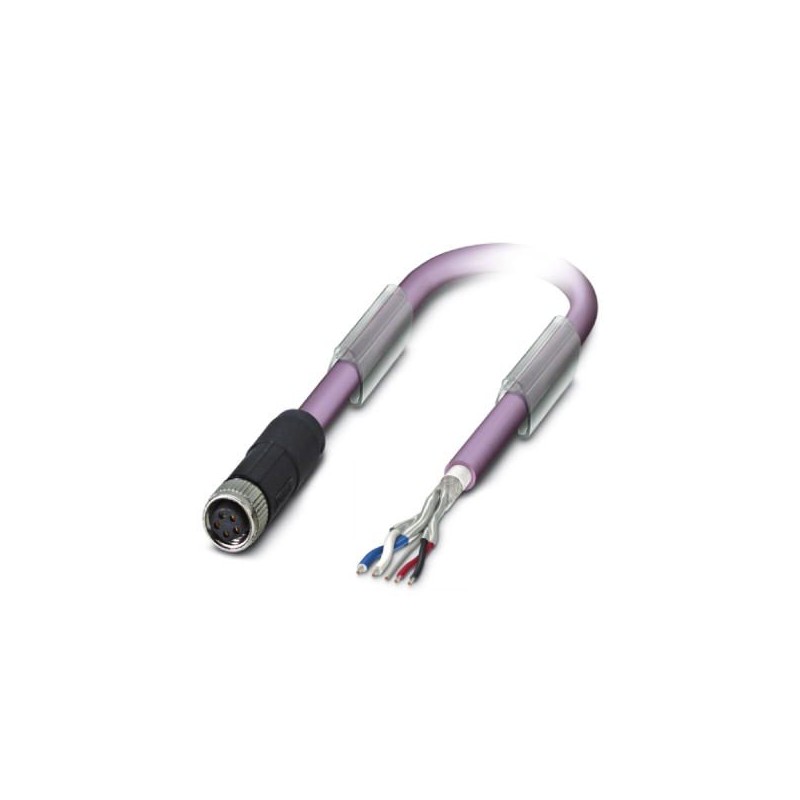

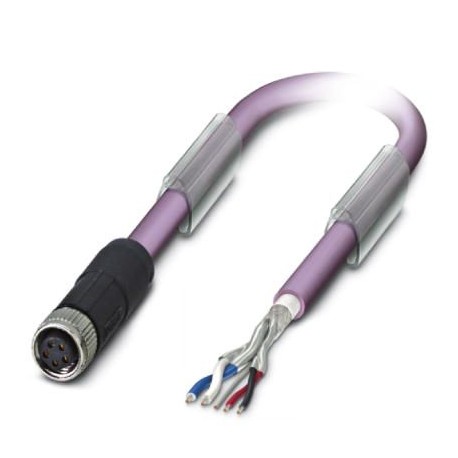

SAC-5P-10,0-920/M 8FS 1575796 PHOENIX CONTACT Cavo di sistema bus
SAC-5P-10,0-920/M 8FS
1575796
PHOENIX_CONTACT
Cavo di sistema bus
cavi/conduttori > cavo dati
Cavi, sensore e attuatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1575796 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF1BDD - |
| Pagina catalogo | Pagina 432 (C_2_2017) |
| GTIN | 4046356431484 |
| Peso per pezzo (confezione esclusa) | 602,600 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP65 |
| IP67 |
Generalità
| Nota | Altri prodotti con lunghezza cavo variabile sono disponibili nella sezione Accessori |
|---|---|
| Corrente di dimensionamento a 40 ℃ | 4 A |
| Tensione di dimensionamento | 30 V AC |
| 30 V DC | |
| N. poli | 5 |
| Colore maniglie | nero |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | A - standard |
| Tipo di segnale/categoria | CANopen® |
| DeviceNet™ | |
| Segnalazione stato | No |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Coppia di serraggio | 0,2 Nm (Connettori M8) |
Materiale
| Classe di combustibilità a norma UL 94 | HB |
|---|---|
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | TPU GF |
| Materiale impugnature | TPU, difficilmente infiammabile, autoestinguente |
| Materiale ghiera | Pressogetto di zinco, nichelato |
Piedinatura
| Contatto | colore (definizione del segnale) | contatto (opzionale) | 1 (femmina) | SR (Schermatura) |
|---|---|
| 2 (femmina) | RD (V+) | |
| 4 (femmina) | BK (V-) | |
| 3 (femmina) | WH (CAN_H) | |
| 5 (femmina) | BU (CAN_L) |
Cavo
| Tipo cavo | CAN BUS/DeviceNet |
|---|---|
| Tipo cavo (sigla) | 920 |
| UL AWM Style | 21198 (80 °C / 300 V) |
| Struttura cavo | 2xAWG24/19+2xAWG22/19 |
| Sezione conduttore | 2x 0,25 mm² (Linea dati) |
| 2x 0,34 mm² (Tensione di alimentazione) | |
| 1x 0,34 mm² (Conduttori flessibili applicati) | |
| Linea segnale AWG | 24 |
| Tensione di alimentazione AWG | 22 |
| Struttura conduttore segnale linea | 19x 0,13 mm |
| Struttura conduttore tensione di alimentazione | 19x 0,15 mm |
| Diametro cavo incluso isolamento | 1,95 mm ±0,05 mm (Linea dati) |
| 1,4 mm ±0,05 mm (Tensione di alimentazione) | |
| Colori filo | rosso-nero, blu-bianco |
| Cordatura a coppie | 2 conduttori a coppia |
| Tipo di schermatura a coppie | Pellicola di alluminio rivestita in plastica, lato in alluminio esterno |
| Cordatura intera | 2 coppie intorno ad un conduttore flessibile applicato nel centro dell’anima |
| Schermatura | Treccia di fili in rame stagnati |
| Copertura schermata ottica | 80 % |
| Guaina esterna, colore | viola RAL 4001 |
| Diametro esterno cavo D | 6,7 mm ±0,3 mm |
| Raggio di piegatura minima, fisso | 5 x D |
| Raggio di piegatura minima, flessibile | 10 x D |
| Numero dei cicli di piegatura | 5000000 |
| Raggio di piegatura | 70 mm |
| Raggio di piegatura minima, inserto catene portacavi | 10 x D |
| Corsa di posizionamento | 4,5 m |
| Velocità di posizionamento | 3 m/s |
| Accelerazione | 3 m/s² |
| Peso del cavo | 90 kg/km |
| Guaina esterna, materiale | PUR |
| Materiale isolamento fili | PE espanso (Linea dati) |
| PE (Tensione di alimentazione) | |
| Materiale conduttore | Filo Cu stagnato |
| Resistenza di isolamento | ≥ 5 GΩ*km (Linea dati) |
| ≥ 5 GΩ*km (Tensione di alimentazione) | |
| Resistenza del doppino | ≤ 181,80 Ω/km (Linea dati) |
| ≤ 114,80 Ω/km (Tensione di alimentazione) | |
| Capacità linea | nom. 40 nF/km (Linea dati) |
| Impedenza caratteristica | 120 Ω ±10 % (con 1 MHz) |
| Attenuazione | ≤ 22,9 dB/km (con 1 MHz) |
| ≤ 16,4 dB/km (a 500 kHz) | |
| ≤ 9,5 dB/km (a 125 kHz) | |
| Tensione nominale cavo | ≤ 300 V (Valore di punta, non per correnti forti) |
| Tensione di prova filo/filo | 2000 V (50 Hz, 1 min) |
| Tensione di prova filo/schermatura | 2000 V (50 Hz, 1 min) |
| Resistenza alla fiamma | UL 1581, Sec. 1060 (FT-1) |
| IEC 60332-1 | |
| A norma ISO 6722-1 5.22 (UN ECE R 118.01) | |
| Assenza di alogeni | secondo DIN VDE 0472 Parte 815 |
| a norma IEC 60754-1 | |
| Altra resistenza | non aderente |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -20 °C ... 80 °C (cavi, posa mobile) |
Classifiche
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1575796-SAC-5P-10,0-920/M 8FS | 146 Kbytes |
|
