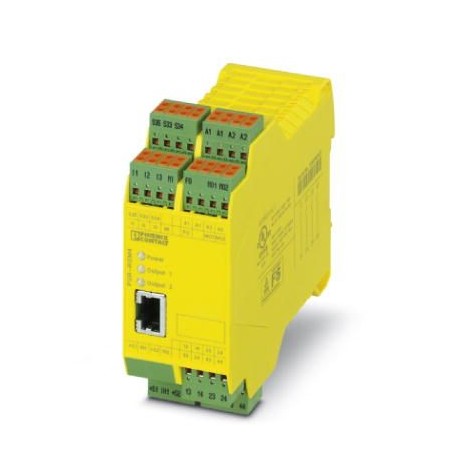

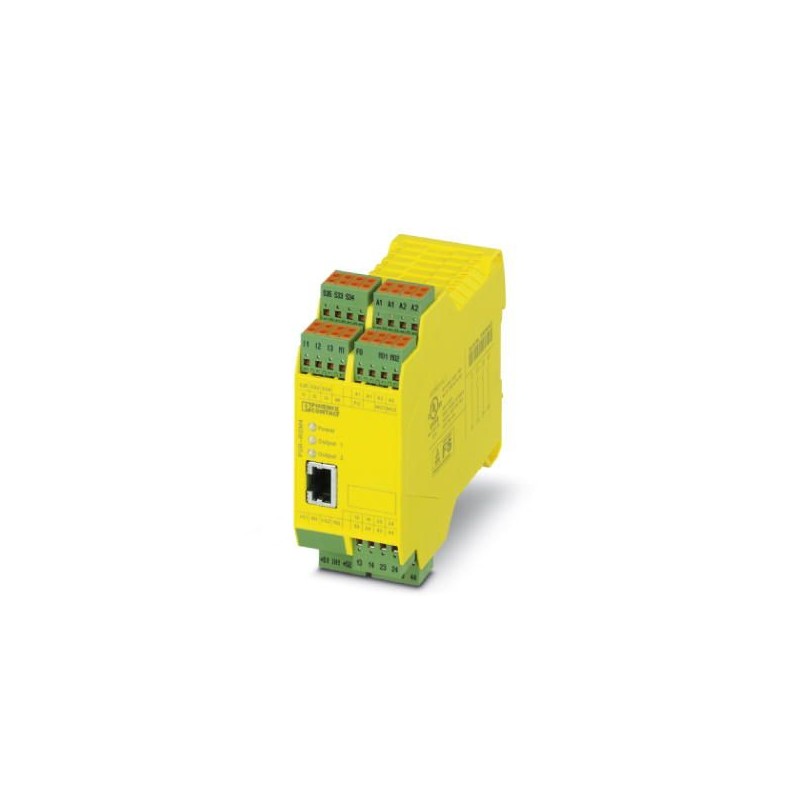

PSR-SPP- 24DC/RSM4/4X1 2981541 PHOENIX CONTACT Apparecchiatura di sicurezza
PSR-SPP- 24DC/RSM4/4X1
2981541
PHOENIX_CONTACT
Apparecchiatura di sicurezza
Sicurezza e comunicazioni
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2981541 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNA242 - |
| Pagina catalogo | Pagina 275 (C_6_2017) |
| GTIN | 4017918996833 |
| Peso per pezzo (confezione esclusa) | 369,900 g |
| Numero tariffa doganale | 90328900 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
| Umidità dell'aria massima consentita (funzionamento) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Max. umidità dell'aria. consentita (stoccaggio/trasporto) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Altezza | max. 2000 m (su NN) |
Dati d'ingresso
| Tensione di alimentazione del circuito di comando di dimensionamento US | |
|---|---|
| Tensione d'ingresso nominale UN | 24 V DC |
| Range d'ingresso rispetto a UN | 0,85 ... 1,1 |
| Corrente di ingresso tipica UN | 100 mA |
| Tensione nel circuito d'ingresso, di avvio e di retroazione | 24 V DC |
| Tempo di eccitazione tipica | 15 ms |
| Tempo di diseccitazione tipico | 12 ms |
| Tempo di ripristino | 1 s |
| Segnalazione stato | LED verde |
| Frequenza limite | 2 kHz (IN1, IN2) |
| 400 kHz (RJ45) |
Dati d'uscita
| Esecuzione dei contatti | 4 contatti di sicurezza |
|---|---|
| Materiale dei contatti | AgNi10, + 5 µm Au |
| Max. tensione commutabile | 250 V AC/DC (con rivestimento dorato danneggiato) |
| 60 V AC/DC (con rivestimento dorato presente) | |
| Min. tensione commutabile | 100 mV AC/DC |
| Corrente di carico permanente | 5 A |
| 100 mA (Uscite di segnalazione) | |
| Max. corrente d'inserzione | 6 A |
| Min. corrente d’inserzione | 1 mA |
| arit. Corrente totale | 42,25 A2(ITH2= I12+ I22+ I32+ I42) |
| Max. potenza commutabile (carico ohmico) | 67 W (24 V DC, τ = 0 ms) |
| 36 W (48 V DC, τ = 0 ms) | |
| 43 MW (110 V DC, τ = 0 ms) | |
| 68 MW (220 V DC, τ = 0 ms) | |
| Potere di interruzione minimo | 1 mW |
| Durata meccanica | > 50x 106cicli di manovre |
| Fusibile d'uscita | 6 A gL |
Generalità
| Tipo di relè | Relè elettromagnetico con contatti a guida forzata secondo EN 50205 |
|---|---|
| Rapporto ciclo di esercizio | 100 % ED |
| Peso netto | 369,9 g |
| Posizione d'installazione | a scelta |
| Tipo di montaggio | Montaggio su guida |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Grado di protezione | IP20 |
| IP54 | |
| Grado di protez. luogo di installazione min. | IP54 |
| Colore custodia | giallo |
Dati di collegamento
| Collegamento | Connessione a molla |
|---|---|
| a innesto | sì |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 16 |
| Lunghezza di spelatura | 8 mm |
Dati tecnici di sicurezza
| Categoria di arresto | 0 |
|---|---|
| Denominazione | IEC 61508 - High-Demand |
| Safety Integrity Level (SIL) | 3 |
| Denominazione | IEC 61508 - Low-Demand |
| Safety Integrity Level (SIL) | 3 |
| Denominazione | EN ISO 13849 |
| Performance Level (PL) | e |
| Categoria | 4 |
| Denominazione | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 |
Normative e prescrizioni
| Denominazione | Distanze in aria e superficiali fra i circuiti |
|---|---|
| Norme/Disposizioni | EN 60664/VDE 0110 |
| Tensione di isolamento di nominale | 250 V |
| Tensione impulsiva di dimensionamento / isolamento | 4 kV / isolamento base (separazione sicura, isolamento rinforzato e 6 kV fra circuito d'ingresso e contatti di sicurezza). |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027371811eCl@ss 8.027371811eCl@ss 9.027371811
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2981541-PSR-SPP- 24DC/RSM4/4X1 | 237 Kbytes |
|
