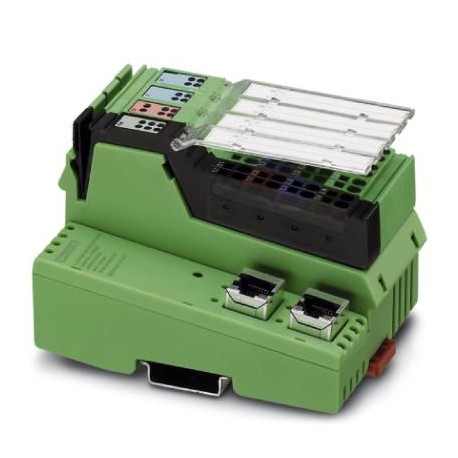

IL PN BK DI8 DO4 2TX-PAC 2703994 PHOENIX CONTACT Accoppiatore bus
IL PN BK DI8 DO4 2TX-PAC
2703994
PHOENIX_CONTACT
Accoppiatore bus
I / O
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Comprati di solito insieme
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2703994 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DREBAD - |
| Pagina catalogo | Pagina 128 (C_6_2017) |
| GTIN | 4046356041164 |
| Peso per pezzo (confezione esclusa) | 335,700 g |
| Numero tariffa doganale | 85176200 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Dimensioni
| Disegno quotato | |
|---|---|
| Larghezza | 80 mm |
| Altezza | 119,8 mm |
| Profondità | 71,5 mm |
| Nota sulle dimensioni | Dimensioni con connettori |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C (tenere conto del derating) |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (secondo DIN EN 61131-2) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (secondo DIN EN 61131-2) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP20 |
Generalità
| Tipo di montaggio | Montaggio su guida |
|---|---|
| Peso netto | 335,7 g |
| Nota per i dati sul peso | con connettori |
| Messaggi di diagnostica | Cortocircuito / Sovraccarico delle uscite digitali sì |
| Caduta dell’alimentazione sensori sì | |
| Caduta dell’alimentazione degli attuatori sì | |
| Tipo di montaggio | Montaggio su guida |
Interfacce
| Denominazione | PROFINET |
|---|---|
| Numero di canali | 2 |
| Collegamento | Connettore femmina RJ45, autonegoziazione |
| Velocità di trasmissione | 100 MBit/s (secondo standard PROFINET) |
| Fisica di trasmissione | Ethernet in RJ45-Twisted-Pair |
| Denominazione | bus locale Inline |
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s / 2 MBit/s (riconoscimento automatico, nessun sistema misto) |
Limiti di sistema dell'accoppiatore
| Numero dati di processo | max. 488 Byte (max. 244 byte IN - max. 244 byte OUT) |
|---|---|
| max. 244 Byte (Ingresso) | |
| max. 244 Byte (Uscita) | |
| Numero di utilizzatori supportati | max. 63 (da ogni stazione) |
| Numero di utilizzatori bus locale collegabili | max. 61 (I/O a bordo rappresentano due utilizzatori) |
| numero delle stazioni con canale parametri | max. 16 |
| Numero di morsetti di derivazione supportati con derivazione di bus remoto | 0 |
Alimentazione dell'elettronica
| Collegamento | Connessione a molla |
|---|---|
| Denominazione | Alimentazione accoppiatore bus UBK; dall'alimentazione accoppiatore bus si genera l'alimentazione logica UL(7,5 V) e l'alimentazione analogica UANA(24 V). |
| Tensione di alimentazione | 24 V DC (tramite connettore Inline) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente di alimentazione | 138 mA |
| Corrente assorbita (a carico nominale) | tip. 138 mA (da UBK) |
| max. 0,91 A DC (da UBK) | |
| Potenza dissipata | tip. 3 W (Totale apparecchiature) |
Potenziali Inline
| Denominazione | Alimentazione accoppiatore bus UBK; dall'alimentazione accoppiatore bus si genera l'alimentazione logica UL(7,5 V) e l'alimentazione analogica UANA(24 V). |
|---|---|
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (tramite connettore Inline) |
| Corrente assorbita | 138 mA (senza moduli I/O collegati) |
| tip. 138 mA | |
| max. 0,91 A DC | |
| Denominazione | Alimentazione della logica (UL) |
| Tensione di alimentazione | 7,5 V DC ±5 % |
| Alimentatore | max. 0,8 A DC (tenere conto del derating) |
| Potenza assorbita | tip. 3 W (Totale apparecchiature) |
| Denominazione | Alimentazione del modulo analogico (UANA) |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Alimentatore | max. 0,5 A DC (tenere conto del derating) |
| Denominazione | Alimentazione del circuito principale (UM) |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Alimentatore | max. 8 A DC (Somma di UM+ US; per l'utilizzo in area a rischio di esplosione a max. 4 A!) |
| Corrente assorbita | 3 mA (senza sensori) |
| max. 8 A DC | |
| Denominazione | Alimentazione del circuito di segmento (US) |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Alimentatore | max. 8 A DC (Somma di UM+ US; per l'utilizzo in area a rischio di esplosione a max. 4 A!) |
| Corrente assorbita | max. 8 A DC |
| Potenza assorbita | tip. 3 W (Totale apparecchiature) |
| Corrente assorbita | 3 mA (senza attuatori) |
Ingressi digitali
| Denominazione ingresso | Ingressi digitali |
|---|---|
| Descrizione dell'ingresso | EN 61131-2 Tipo 1 |
| Collegamento | Connettore Inline |
| Tecnica di connessione | 2/3 conduttori |
| Numero ingressi | 8 |
| Tempo di eccitazione tipica | ca. 500 µs |
| Nome protezione | Prot. contro inversione polarità |
| Tempo filtro | 3 ms |
| Tensione d'ingresso | 24 V DC |
| Range d'ingresso segnale "0" | -30 V DC ... 5 V DC |
| Range d'ingresso segnale "1" | 15 V DC ... 30 V DC |
| Corrente di ingresso nominale con UIN | tip. 3 mA |
| Corrente d'ingresso tipica per canale | tip. 3 mA |
| Tempo di ritardo alla variazione di segnale da 0 a 1 | 5 ms |
| Tempo di ritardo alla variazione di segnale da 1 a 0 | 5 ms |
Uscite digitali
| Denominazione uscita | Uscite digitali |
|---|---|
| Collegamento | Connettore Inline |
| Tecnica di connessione | 2/3 conduttori |
| Numero uscite | 4 |
| Nome protezione | Protezione contro cortocircuito, protezione contro sovraccarico |
| Tensione d'uscita | 24 V DC -1 V (con corrente nominale) |
| Tensione di uscita nominale | 24 V DC |
| Corrente massima d'uscita per canale | 500 mA |
| Corrente di uscita massima per modulo/morsetto | 2 A |
| Corrente di uscita massima per modulo | 2 A |
| Carico nominale induttivo | 12 VA (1,2 H, 48 Ω) |
| Carico nominale lampade | 12 W |
| Carico nominale ohmico | 12 W |
Normative e prescrizioni
| Prove meccaniche | Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Urti secondo EN 60068-2-27/IEC 60068-2-27 Funzionamento: 25g, 11 ms durata, pulsazione d'urto d'onda semisinusoidale | |
| Classe di protezione | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
