Visualizza ingrandito

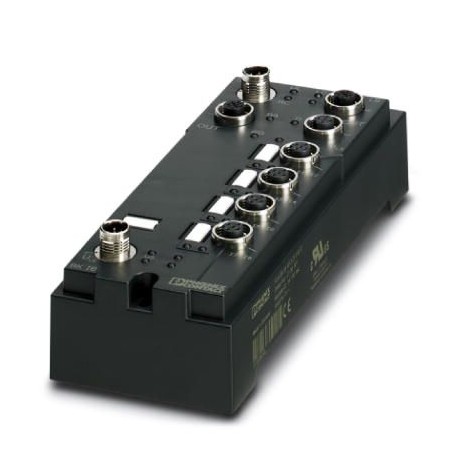

FLM BK IB M12 DI 8 M12 2736301 PHOENIX CONTACT Accoppiatore bus
FLM BK IB M12 DI 8 M12
2736301
PHOENIX_CONTACT
Accoppiatore bus
I / O
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2736301 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI411 - |
| Pagina catalogo | Pagina 210 (C_6_2017) |
| GTIN | 4017918951061 |
| Peso per pezzo (confezione esclusa) | 280,000 g |
| Numero tariffa doganale | 85176200 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 95 % |
| Pressione aria (funzionamento) | 80 kPa ... 106 kPa (fino a 2000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP65/IP67 |
Generalità
| Tipo di montaggio | Montaggio a parete |
|---|---|
| Peso netto | 280 g |
| Tipo di montaggio | Montaggio a parete, opzionale su montaggio a piastra |
Interfacce
| Denominazione | INTERBUS |
|---|---|
| Collegamento | connettori M12, codifica B |
| Denominazione vano di collegamento | Cavo in rame |
| Velocità di trasmissione | 500 kBit/s / 2 MBit/s (commutabile) |
| N. poli | 5 |
Gateway bus locale
| Denominazione | Gateway bus locale |
|---|---|
| Collegamento | connettori M12, codifica B |
| Velocità di trasmissione | 500 kBaud / 2MBaud commutabile |
| Numero utilizzatori bus locale max. | 16 |
| Lunghezza bus locale max. | 20 m |
Alimentazione dell'elettronica
| Collegamento | Connettore M12 |
|---|---|
| Denominazione | UL |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 18 V DC ... 30 V DC (ripple incluso) |
Potenziali Fieldline
| Alimentazione di tensione UL | 24 V DC |
|---|---|
| Alimentazione di corrente a UL | max. 4 A |
| Corrente assorbita da UL | max. 100 mA (per 2 MBaud) |
| tip. 75 mA (per 2 MBaud) | |
| max. 100 mA (per 500 kBaud) | |
| tip. 65 mA (per 500 kBaud) | |
| Alimentazione di tensione a US | 24 V DC |
| Alimentazione di corrente a US | max. 4 A |
| Corrente assorbita da US | tip. 5 mA (più corrente di alimentazione dei sensori) |
| max. 600 mA |
Ingressi digitali
| Denominazione ingresso | Ingressi digitali |
|---|---|
| Descrizione dell'ingresso | IEC 61131-2 tipo 1 |
| Collegamento | Connettore M12 |
| Tecnica di connessione | 2, 3, 4 conduttori |
| Numero ingressi | 8 (doppio) |
| Tempo filtro | 3 ms |
| Tensione d'ingresso | 24 V DC |
| Range d'ingresso segnale "0" | -30 V DC ... 5 V DC |
| Range d'ingresso segnale "1" | 13 V DC ... 30 V DC |
Separazione del potenziale
| Test di verifica | Alimentazione 24 V (logica bus) / FE 500 V AC 50 Hz 1 s |
|---|---|
| Alimentazione 24 V (logica bus) / ingressi digitali (alimentazione sensore/periferia) 500 V AC 50 Hz 1 s | |
| Alimentazione 24 V (logica bus) / uscite digitali (alimentazione attuatori) 500 V AC 50 Hz 1 s | |
| Alimentazione 24 V (logica bus)/bus remoto in ingresso 500 V AC 50 Hz 1 s | |
| Alimentazione 24 V (logica bus) / bus remoto in uscita 500 V AC 50 Hz 1 s | |
| Ingressi digitali (alimentazione sensori/periferia) / FE 500 V AC 50 Hz 1 s | |
| Ingressi digitali (alimentazione sensori) / uscite digitali (alimentazione attuatori) 500 V AC 50 Hz 1 s | |
| Ingressi digitali (alimentazione sensori/periferia) / bus remoto in ingresso 500 V AC 50 Hz 1 s | |
| Ingressi digitali (alimentazione sensori/periferia) / bus remoto in uscita 500 V AC 50 Hz 1 s |
Normative e prescrizioni
| Prove meccaniche | Urti secondo EN 60068-2-27/IEC 60068-2-27 Carico 30g, semionda sinusoidale positiva e negativa a seconda della direzione |
|---|---|
| Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 5 g in ogni direzione | |
| Attacco a norma | CUL |
| Classe di protezione | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2736301-FLM BK IB M12 DI 8 M12 | 130 Kbytes |
|
