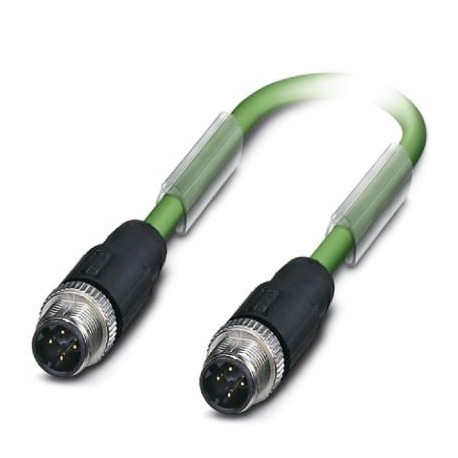

SAC-4P-M12MSD/ 5,0-933/M12MSD 1524381 PHOENIX CONTACT Cavo di sistema bus
NBC-M12MSD/ 5,0-93B/M12MSD CMC
1524381
PHOENIX_CONTACT
Cavo di sistema bus
cavi/conduttori > cavo dati
Cavi, sensore e attuatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1524381 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF1CJN - |
| Pagina catalogo | Pagina 264 (AX_2011) |
| GTIN | 4046356021463 |
| Peso per pezzo (confezione esclusa) | 350,800 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | PL (Polonia) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP65 |
| IP67 |
Generalità
| Nota | Questo prodotto soddisfa le direttive PROFINET Cabling e Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, capitolo 10.1 Cord Sets for Balanced Cabling |
|---|---|
| Corrente di dimensionamento a 40 ℃ | 4 A |
| Tensione di dimensionamento | 48 V AC |
| 60 V DC | |
| N. poli | 4 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | D - Dati |
| Tipo di segnale/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| Segnalazione stato | No |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Cicli di manovra | ≥ 100 |
Materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale impugnature | TPU, difficilmente infiammabile, autoestinguente |
| Materiale ghiera | Pressogetto di zinco, nichelato |
| Materiale guarnizione | NBR |
Cavo
| Tipo cavo | PROFINET PVC flessibile CAT5 |
|---|---|
| Tipo cavo (sigla) | 93B |
| Abbreviazione cavi | 2YY(ST)CY |
| UL AWM Style | 21694 |
| Struttura cavo | 1x4xAWG22/7; SF/TQ |
| Sezione conduttore | 4x 0,34 mm² |
| Linea segnale AWG | 22 |
| Struttura conduttore segnale linea | 7x 0,25 mm |
| Diametro cavo incluso isolamento | 1,55 mm |
| Colori filo | bianco, giallo, blu, arancio |
| Cordatura intera | Sternvierer |
| Schermatura | Pellicola rivestita in alluminio, treccia di fili in rame stagnati |
| Copertura schermata ottica | 85 % |
| Guaina esterna, colore | verde RAL 6018 |
| Spessore parete rivestimento esterno | ca. 0,9 mm |
| Diametro esterno cavo D | 6,5 mm ±0,2 mm |
| Raggio di piegatura minima, fisso | 3 x D |
| Raggio di piegatura minima, flessibile | 7 x D |
| Peso del cavo | 67 kg/km |
| Guaina esterna, materiale | PVC |
| Guaina interna materiale | PVC |
| Materiale isolamento fili | PE |
| Materiale conduttore | Filo Cu stagnato |
| Resistenza di isolamento | ≥ 500 MΩ*km |
| Resistenza del doppino | ≤ 120,00 Ω/km |
| Impedenza caratteristica | 100 Ω ±15 Ω (con 100 MHz) |
| Attenuazione paradiafonica (NEXT) | 80 dB (con 1 MHz) |
| 76 dB (con 4 MHz) | |
| 70 dB (con 10 MHz) | |
| 65 dB (con 16 MHz) | |
| 63 dB (con 20 MHz) | |
| 60 dB (con 31,25 MHz) | |
| 55 dB (con 62,5 MHz) | |
| 50 dB (con 100 MHz) | |
| Attenuazione | 2,1 dB (con 1 MHz) |
| 4 dB (con 4 MHz) | |
| 6,3 dB (con 10 MHz) | |
| 8 dB (con 16 MHz) | |
| 9 dB (con 20 MHz) | |
| 11,4 dB (con 31,25 MHz) | |
| 16,5 dB (con 62,5 MHz) | |
| 21,3 dB (con 100 MHz) | |
| Velocità del segnale | 0,66 c |
| Runtime | 5,3 ns/m |
| Resistenza accoppiamento | ≤ 20,00 mΩ/m (con 10 MHz) |
| Tensione nominale cavo | 600 V |
| Tensione di prova filo/filo | 2000 V (50 Hz, 1 min) |
| Tensione di prova filo/schermatura | 2000 V (50 Hz, 1 min) |
| Resistenza alla fiamma | secondo UL 1685 (CSA FT 4) |
| Resistenza all'olio | limitatamente resistente agli oli |
| Altra resistenza | resistente ai raggi UV secondo la norma UL 1581, paragrafo 1200 |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (cavi, posa fissa) |
| -40 °C ... 70 °C (cavi, posa mobile) |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1524381-SAC-4P-M12MSD/ 5,0-933/M12MSD | 152 Kbytes |
|
