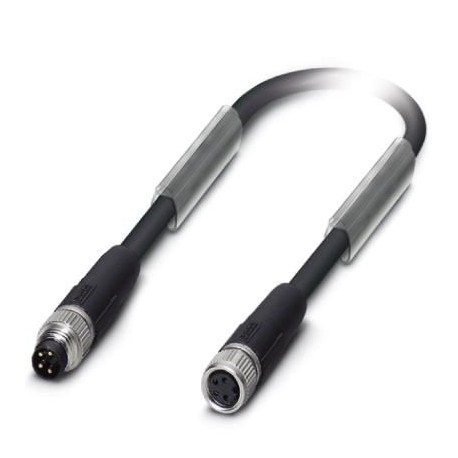

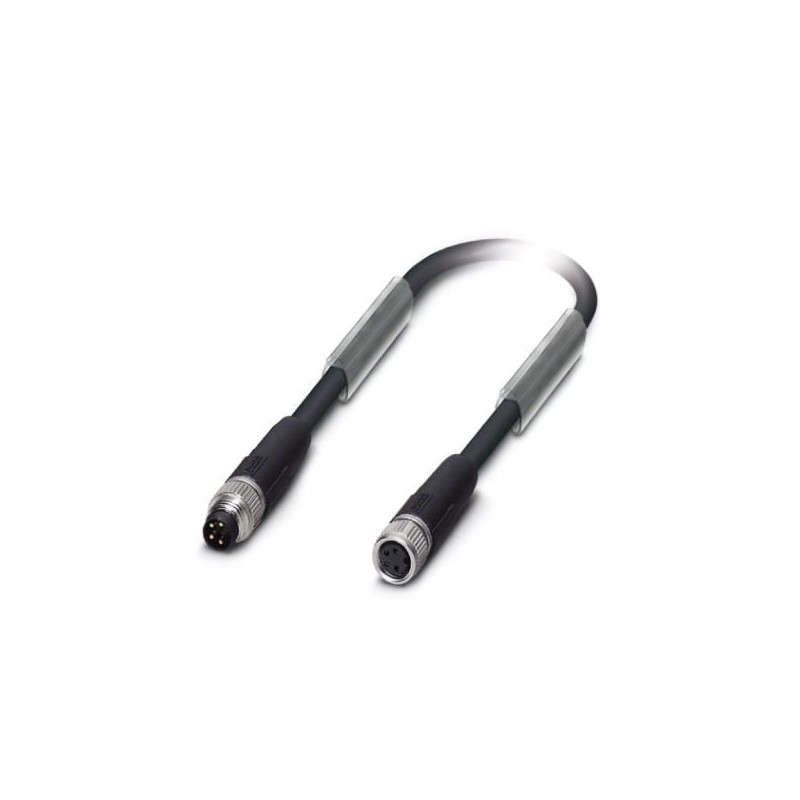

SAC-4P-M 8MS/20,0-950/M 8FS 1543391 PHOENIX CONTACT Cavo di sistema bus
SAC-4P-M 8MS/20,0-950/M 8FS
1543391
PHOENIX_CONTACT
Cavo di sistema bus
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1543391 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF1BJA - |
| Pagina catalogo | Pagina 222 (C_6_2017) |
| GTIN | 4046356097550 |
| Peso per pezzo (confezione esclusa) | 841,500 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | PL (Polonia) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP65 |
| IP67 |
Generalità
| Corrente di dimensionamento a 40 ℃ | 4 A |
|---|---|
| Tensione di dimensionamento | 48 V AC |
| 60 V DC | |
| N. poli | 4 |
| Colore maniglie | nero |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | A - standard |
| Tipo di segnale/categoria | INTERBUS |
| Segnalazione stato | No |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Tensione di prova | 800 V |
| Coppia di serraggio | 0,2 Nm (Connettori M8) |
Materiale
| Classe di combustibilità a norma UL 94 | HB |
|---|---|
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | TPU GF |
| Materiale impugnature | TPU, difficilmente infiammabile, autoestinguente |
| Materiale ghiera | Pressogetto di zinco, nichelato |
| Materiale guarnizione | NBR |
Piedinatura
| Contatto | colore (definizione del segnale) | contatto (opzionale) | 1 (Maschio) | RD (0,34 mm²) | 1 (femmina) |
|---|---|
| 3 (Maschio) | BU (0,34 mm²) | 3 (femmina) | |
| 2 (Maschio) | YE (0,14 mm²) | 2 (femmina) | |
| 4 (Maschio) | GN (0,14 mm²) | 4 (femmina) |
Cavo
| Tipo cavo | INTERBUS |
|---|---|
| Tipo cavo (sigla) | 950 |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Struttura cavo | 2xAWG26/19+2xAWG22/19 |
| Sezione conduttore | 2x 0,14 mm² (Linea del segnale) |
| 2x 0,34 mm² (Tensione di alimentazione) | |
| 1x 0,38 mm² (Conduttori flessibili applicati) | |
| Linea segnale AWG | 26 |
| Tensione di alimentazione AWG | 22 |
| Struttura conduttore segnale linea | 19x 0,10 mm |
| Struttura conduttore tensione di alimentazione | 19x 0,15 mm |
| Diametro cavo incluso isolamento | 0,97 mm (Linea del segnale) |
| 1,25 mm (Tensione di alimentazione) | |
| Isolamento spessore parete | 0,24 mm (Isolamento fili linea di segnale) |
| 0,25 mm (Isolamento fili alimentazione di tensione) | |
| Colori filo | rosso-blu, verde-giallo |
| Cordatura a coppie | 2 conduttori a coppia |
| Tipo di schermatura a coppie | Poliestere rivestito in alluminio |
| Cordatura intera | 2 coppie intorno ad un conduttore flessibile applicato nel centro dell’anima |
| Schermatura | Treccia di fili in rame stagnati |
| Copertura schermata ottica | 85 % |
| Guaina esterna, colore | nero RAL 9005 |
| Spessore parete rivestimento esterno | ca. 0,75 mm |
| Diametro esterno cavo D | 5,2 mm ±0,2 mm |
| Raggio di piegatura minima, fisso | 5 x D |
| Raggio di piegatura minima, flessibile | 7,5 x D |
| Numero dei cicli di piegatura | 1000000 |
| Raggio di piegatura | 110 mm |
| Corsa di posizionamento | 6 m |
| Velocità di posizionamento | 4 m/s |
| Accelerazione | 4 m/s² |
| Peso del cavo | 41 kg/km |
| Guaina esterna, materiale | PUR |
| Materiale isolamento fili | PP |
| Materiale conduttore | Filo Cu stagnato |
| Resistenza di isolamento | ≥ 20 MΩ*km |
| resistenza del conduttore | ≤ 150 Ω/km (Linea del segnale) |
| ≤ 58 Ω/km (Tensione di alimentazione) | |
| Impedenza caratteristica | 75 Ω ±10 Ω (Linea del segnale) |
| 55 Ω ±10 Ω (Tensione di alimentazione) | |
| Tensione nominale cavo | ≤ 100 V |
| Tensione di prova filo/filo | 1000 V (50 Hz, 1 min) |
| Tensione di prova filo/schermatura | 1000 V (50 Hz, 1 min) |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -40 °C ... 80 °C (cavi, posa mobile) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1543391-SAC-4P-M 8MS/20,0-950/M 8FS | 116 Kbytes |
|
