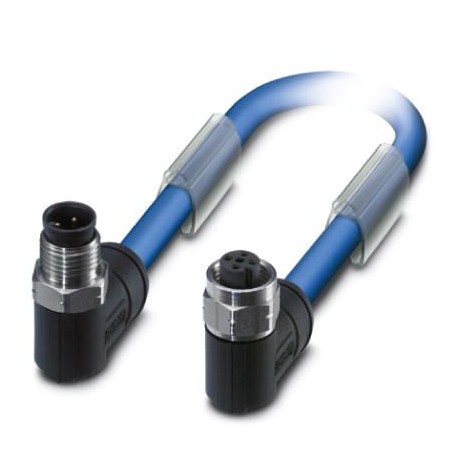

SAC-3P-M12MR/ 1,0-961/M12FR VA 1419128 PHOENIX CONTACT Cavo di sistema bus
SAC-3P-M12MR/ 1,0-961/M12FR VA
1419128
PHOENIX_CONTACT
Cavo di sistema bus
cavi/conduttori > cavo dati
Cavi, sensore e attuatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1419128 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF1CCG - |
| Pagina catalogo | Pagina 430 (C_2_2017) |
| GTIN | 4046356541954 |
| Peso per pezzo (confezione esclusa) | 102,300 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | PL (Polonia) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
Generalità
| Nota | Per applicazioni in circuiti con protezione a sicurezza intrinseca „i“. Dati elettrici in conformità con EN 60079-14. |
|---|---|
| Corrente di dimensionamento a 40 ℃ | 4 A |
| Tensione di dimensionamento | 48 V AC |
| 60 V DC | |
| N. poli | 3 |
| Colore maniglie | nero |
| Codifica | B - inverso |
| Tipo di segnale/categoria | PROFIBUS PA, 31,25 kBit/s |
| Segnalazione stato | No |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 0,4 Nm (Connettore M12) |
Materiale
| Classe di combustibilità a norma UL 94 | HB |
|---|---|
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | TPU GF |
| Materiale impugnature | TPU, difficilmente infiammabile, autoestinguente |
| Materiale ghiera | Acciaio inox |
| Materiale guarnizione | NBR |
Piedinatura
| Contatto | colore (definizione del segnale) | contatto (opzionale) | 1 (Maschio) | OG (DATA+) | 1 (femmina) |
|---|---|
| 3 (Maschio) | BU (DATA-) | 3 (femmina) | |
| 4 (Maschio) | SR (Schermatura) | 4 (femmina) |
Cavo
| Tipo cavo | FOUNDATION Fieldbus/PROFIBUS PA, blu |
|---|---|
| Tipo cavo (sigla) | 961 |
| Struttura cavo | 2xAWG18/7 + 1xAWG20/7 |
| Sezione conduttore | 2x 0,75 mm² (Linea del segnale) |
| 1x 0,5 mm² (Conduttori flessibili applicati) | |
| Linea segnale AWG | 18 |
| Struttura conduttore segnale linea | 7x 0,40 mm |
| Diametro cavo incluso isolamento | 2,24 mm ±0,05 mm |
| Isolamento spessore parete | 0,5 mm |
| Colori filo | blu, arancione |
| Cordatura a coppie | 2 conduttori a coppia |
| Cordatura intera | 1 coppia con 1 conduttore flessibile applicato e riempitori verso l'anima |
| Schermatura | Pellicola di alluminio rivestita in plastica con conduttore flessibile applicato |
| Copertura schermata ottica | 100 % |
| Guaina esterna, colore | blu RAL 5015 |
| Spessore parete rivestimento esterno | 1 mm |
| Diametro esterno cavo D | 7,5 mm ±0,25 mm |
| Raggio di piegatura minimo, fisso | 75 mm |
| Peso del cavo | 56,552 kg/km |
| Resistenza alla trazione GRP | 260 N |
| Guaina esterna, materiale | PVC |
| Materiale isolamento fili | PO (Linea del segnale) |
| Materiale conduttore | Filo Cu stagnato |
| resistenza del conduttore | ≤ 19,35 Ω/km (Linea del segnale) |
| 26 Ω/km (Schermatura) | |
| Capacità | 78 nF (a 1 kHz) |
| Capacità linea | 147 pF/m (a 1 kHz, filo/schermatura) |
| ≤ 3,94 pF/m (capacitance unbalance) | |
| Velocità del segnale | 0,66 c |
| Attenuazione schermatura | 3 dB/km (fino a 39 kHz) |
| Impedenza linea | 100 Ω ±20 % (a 31,25 kHz) |
| Induttanza di linea | 0,6233 µH/m |
| Tensione nominale cavo | 300 V |
| Caratteristiche particolari | Standard UL PLTC-ER e ITC |
| Resistenza alla fiamma | UL 1685 (CSA FT 4) |
| UL 1685 (vertical tray) | |
| UL 1666 (riser) | |
| Temperatura ambiente (esercizio) | -40 °C ... 105 °C (cavi, posa fissa) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027060307eCl@ss 4.127060307eCl@ss 5.027061801eCl@ss 5.127060300eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1419128-SAC-3P-M12MR/ 1,0-961/M12FR VA | 150 Kbytes |
|
