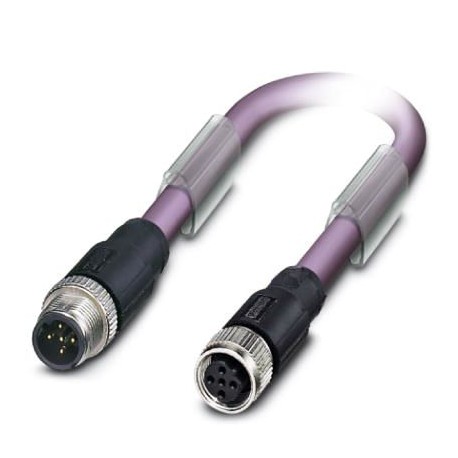

SAC-2P-M12MSB/15,0-910/M12FSB
1507405
PHOENIX_CONTACT
1
Cavo di sistema bus
cavi/conduttori > cavo dati
Cavi, sensore e attuatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 1507405 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | BF1CKC - |
Pagina catalogo | Pagina 429 (C_2_2017) |
GTIN | 4017918900229 |
Peso per pezzo (confezione esclusa) | 928,000 g |
Numero tariffa doganale | 85444290 |
Paese di origine | PL (Polonia) |
Temperatura ambiente (esercizio) | -25 °C ... 90 °C (connettore / connecttore femmina) |
---|---|
Grado di protezione | IP65 |
IP67 |
Nota | Altri prodotti con lunghezza cavo variabile sono disponibili nella sezione Accessori |
---|---|
Corrente di dimensionamento a 40 ℃ | 4 A |
Tensione di dimensionamento | 48 V AC |
60 V DC | |
N. poli | 2 |
Resistenza di isolamento | ≥ 100 MΩ |
Codifica | B - inverso |
Tipo di segnale/categoria | PROFIBUS, 12 MBit/s (max. 100 m) |
Segnalazione stato | No |
Categoria di sovratensione | II |
Grado d'inquinamento | 3 |
Cicli di manovra | ≥ 100 |
Coppia di serraggio | 0,4 Nm (Connettore M12) |
Materiale contatto | CuSn |
---|---|
Materiale superficie contatti | Ni/Au |
Materiale inserto portacontatti | PA 6.6 (conn. maschio), TPU GF (conn. femmina) |
Materiale impugnature | TPU, difficilmente infiammabile, autoestinguente |
Materiale ghiera | Pressogetto di zinco, nichelato |
Materiale guarnizione | NBR |
Contatto | colore (definizione del segnale) | contatto (opzionale) | 2 (Maschio) | GN (Cavo A) | 2 (femmina) |
---|---|
4 (Maschio) | RD (Cavo B) | 4 (femmina) |
Tipo cavo | PROFIBUS |
---|---|
Tipo cavo (sigla) | 910 |
UL AWM Style | 21198 (80 °C / 300 V) |
Struttura cavo | 1x2xAWG24/19 |
Sezione conduttore | 2x 0,25 mm² (Linea del segnale) |
Linea segnale AWG | 24 |
Struttura conduttore segnale linea | 19x 0,13 mm |
Diametro cavo incluso isolamento | 2,55 mm ±0,07 mm |
Colori filo | rosso, verde |
Cordatura intera | 2 conduttori con 2 riempitori verso l’anima |
Schermatura | Pellicola di alluminio rivestita in plastica, treccia di fili in rame stagnati |
Copertura schermata ottica | 85 % |
Guaina esterna, colore | viola RAL 4001 |
Diametro esterno cavo D | 7,8 mm ±0,2 mm |
Raggio di piegatura minimo, fisso | 40 mm |
Raggio di piegatura minimo, mobile | 65 mm |
Numero dei cicli di piegatura | 4000000 |
Raggio di piegatura | 65 mm |
Corsa di posizionamento | 4,5 m |
Velocità di posizionamento | 3 m/s |
Accelerazione | 3 m/s² |
Numero dei cicli di piegatura | 5000000 |
Raggio di piegatura | 80 mm |
Corsa di posizionamento | 4,5 m |
Velocità di posizionamento | 3 m/s |
Accelerazione | 3 m/s² |
Peso del cavo | 90 kg/km |
Guaina esterna, materiale | PUR |
Riempitore materiale | PP |
Materiale isolamento fili | Foam-Skin PP |
Materiale conduttore | Filo Cu stagnato |
Resistenza di isolamento | ≥ 5 GΩ*km |
resistenza del conduttore | ≤ 78,6 Ω/km |
Capacità linea | nom. 30 pF/m |
Impedenza caratteristica | 150 Ω ±10 % (3 MHz ... 20 MHz) |
Attenuazione | ≤ 0,049 dB/m (con 16 MHz) |
Tensione nominale cavo | 30 V |
Tensione di prova filo/filo | 1500 V (50 Hz, 1 min) |
Tensione di prova filo/schermatura | 1500 V (50 Hz, 1 min) |
Resistenza alla fiamma | UL 1581, Sec. 1060 (FT-1) |
IEC 60332-1-2 | |
Assenza di alogeni | secondo DIN VDE 0472 Parte 815 |
a norma IEC 60754-1 | |
Altra resistenza | non aderente |
Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
-30 °C ... 80 °C (cavi, posa mobile) | |
≤ 70 °C (Cavo, inserto catene portacavi) |
China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
---|---|
Nessuna sostanza pericolosa sopra i valori di soglia |
