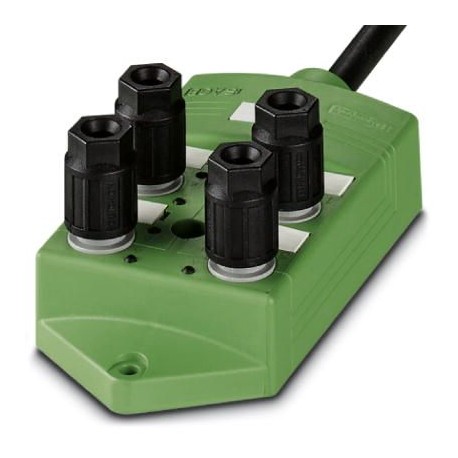

SACB- 4/4-L- 5,0PUR QO-0,34 1548532 PHOENIX CONTACT Box sensore/attuatore
SACB- 4/4-L- 5,0PUR QO-0,34
1548532
PHOENIX_CONTACT
Box sensore/attuatore
sensori > distributore sensore/attuatore passivo
Cavi, connettori e scatole QUICKON
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1548532 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF3DAA - |
| Pagina catalogo | Pagina 272 (C_2_2017) |
| GTIN | 4046356142977 |
| Peso per pezzo (confezione esclusa) | 778,500 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Generalità
| Tensione di dimensionamento | 24 V DC |
|---|---|
| Tensione d'esercizio massima Umax | 30 V DC |
| Carico di corrente ammesso per segnale I/O | 2 A |
| Carico di corrente per punto di connessione | 4 A |
| Corrente di dimensionamento totale | 12 A |
| N. poli | 4 |
| Numero degli slot | 4 |
| Classe di combustibilità a norma UL 94 | V0 |
| Tipo di attacco sensore-attuatore | QUICKON |
Condizioni ambientali
| Grado di protezione | IP65 |
|---|---|
| IP67 | |
| IP69K | |
| Temperatura ambiente (esercizio) | -30 °C ... 80 °C |
| -40 °C ... 90 °C (in caso di posa fissa) | |
| -5 °C ... 80 °C (in caso di posa mobile) |
Funzione di diagnostica locale
| Diagnostica locale | Tensione di alimentazione LED verde |
|---|---|
| Segnalazione stato I/O LED giallo |
Dati di collegamento della linea principale
| Collegamento | Attacco fisso |
|---|---|
| Lungh. cavo | 5 m |
| Coppia di serraggio vite di montaggio per fissaggio custodia | 0,5 Nm |
Dati conduttore
| Struttura fili in conformità con VDE 0295 / Diametro minimo trefolo | Classe 2-6 |
|---|---|
| Materiale isolante dei fili | PVC / PE /PP |
| Diametro cavo isolamento compreso | 0,7 mm ... 1,3 mm |
| Diametro esterno linea minimo | 3,5 mm |
| Diametro esterno linea massimo | 6 mm |
| Coppia di serraggio dadi | 2 Nm |
| Apertura chiave dadi | 13 mm |
| Sezione conduttore flessibile min. | 0,14 mm² |
| Sezione conduttore flessibile max. | 0,34 mm² |
| Sezione trasversale conduttore AWG min. | 26 |
| Sezione trasversale conduttore AWG max. | 22 |
Materiale isolante
| Materiale custodia | PBT |
|---|---|
| Materiale massa di tenuta | PUR |
| Materiale contatto | acciaio/rame |
| Materiale superficie contatti | Sn |
| Materiale inserto portacontatti | PA 6.6 |
Piedinatura
| Slot/polo = colore conduttore o connessione | 1 / 4 (A) = WH |
|---|---|
| 1 / 2 (B) = GY/PK | |
| 2 / 4 (A) = GN | |
| 2 / 2 (B) = RD/BU | |
| 3 / 4 (A) = YE | |
| 3 / 2 (B) = WH/GN | |
| 4 / 4 (A) = GY | |
| 4 / 2 (B) = BN/GN | |
| 1-4 / 1 (+ 24 V) = BN | |
| 1-4 / 3 (0 V) = BU |
Cavo
| Tipo cavo | PUR/PVC nero |
|---|---|
| Abbreviazione cavi | LiYY11Y-HF |
| Sezione conduttore | 8x 0,34 mm² (Linea del segnale) |
| 2x 0,75 mm² (Tensione di alimentazione) | |
| Linea segnale AWG | 22 |
| Tensione di alimentazione AWG | 18 |
| Struttura conduttore segnale linea | 42x 0,10 mm |
| Struttura conduttore tensione di alimentazione | 96x 0,10 mm |
| Diametro cavo incluso isolamento | 1,5 mm (Linea del segnale) |
| 2 mm (Tensione di alimentazione) | |
| Cordatura intera | Fili in posizioni twistati |
| Guaina esterna, colore | nero intenso RAL 9005 |
| Diametro esterno cavo D | 8,7 mm ±0,2 mm |
| Raggio di piegatura minimo, fisso | 43,5 mm |
| Raggio di piegatura minimo, mobile | 87 mm |
| Numero dei cicli di piegatura | 1500000 |
| Raggio di piegatura | 87 mm |
| Corsa di posizionamento | 2 m |
| Velocità di posizionamento | 2 m/s |
| Peso del cavo | 112 kg/km |
| Guaina esterna, materiale | PUR |
| Guaina interna materiale | PVC |
| Materiale isolamento fili | PVC |
| Materiale conduttore | Filo Cu nudo |
| Tensione nominale cavo | ≤ 500 V |
| Tensione di prova filo/filo | 1500 V AC (Linea del segnale) |
| 2000 V AC (Tensione di alimentazione) | |
| Temperatura ambiente (esercizio) | -30 °C ... 70 °C (cavi, posa fissa) |
| -5 °C ... 70 °C (cavi, posa mobile) |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1548532-SACB- 4/4-L- 5,0PUR QO-0,34 | 137 Kbytes |
|
