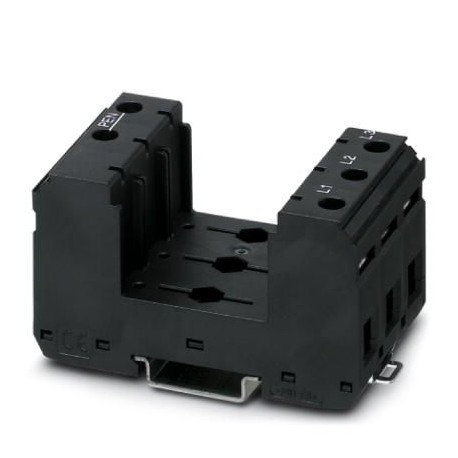

VAL-MS/3+0-BE 2881816 PHOENIX CONTACT Elemento base protezione contro le sovratensioni tipo 2
VAL-MS/3+0-BE
2881816
PHOENIX_CONTACT
Elemento base protezione contro le sovratensioni tipo 2
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2881816 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL1321 - |
| Pagina catalogo | Pagina 59 (C_4_2017) |
| GTIN | 4046356130417 |
| Peso per pezzo (confezione esclusa) | 203,200 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | 89,8 mm |
|---|---|
| Larghezza | 53,4 mm |
| Profondità | 51,5 mm (Con guida DIN da 7,5 mm) |
| Unità del passo | 3 TE |
Condizioni ambientali
| Grado di protezione | IP20 (solo in caso di utilizzo di tutti i punti di connessione) |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Urti (esercizio) | 25g (Semisinusoidale / 11 ms / 3x X, Y, Z) |
| Vibrazione (esercizio) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Generalità
| Classe di prova IEC | II |
|---|---|
| T2 | |
| Tipo EN | T2 |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Colore | nero intenso RAL 9005 |
| Materiale custodia | PBT |
| Grado d'inquinamento | 2 |
| Classe di combustibilità a norma UL 94 | V-0 |
| Tipo | Elemento base, montaggio su guida DIN |
| N. poli | 3 |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
Altre descrizioni
| Nota | Per il montaggio in una custodia con protezione antinfortunistica. Per le applicazioni con UC> 500 V rispettare le distanze laterali e quelle nell'area di connessione con almeno 5 mm tra i vari componenti attivi, tra cui i componenti con messa a terra. |
|---|
Circuito di protezione
| Frequenza nominale fN | 50 Hz (60 Hz) |
|---|---|
| Massima tensione permanente UC | 800 V AC |
| Corrente di carico nom. IL | 80 A |
| Resistenza ai corto circuiti ISCCR | 25 kA |
| Prefusibile massimo per cablaggio di tipo passante (V) | 80 A (gG) |
| Prefusibile massimo per cablaggio standard | 200 A (gG) |
Dati di connessione
| Collegamento | Connessione a vite |
|---|---|
| Filettatura | M5 |
| Coppia di serraggio | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Lunghezza di spelatura | 16 mm |
| Sezione conduttore flessibile | 1,5 mm² ... 25 mm² |
| Sezione conduttore rigida | 1,5 mm² ... 35 mm² |
| Sezione conduttore AWG | 15 ... 2 |
| Collegamento | Capocorda a forcella |
| Sezione conduttore flessibile | 1,5 mm² ... 16 mm² |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130803eCl@ss 8.027130803eCl@ss 9.027130803
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2881816-VAL-MS/3+0-BE | 120 Kbytes |
|
