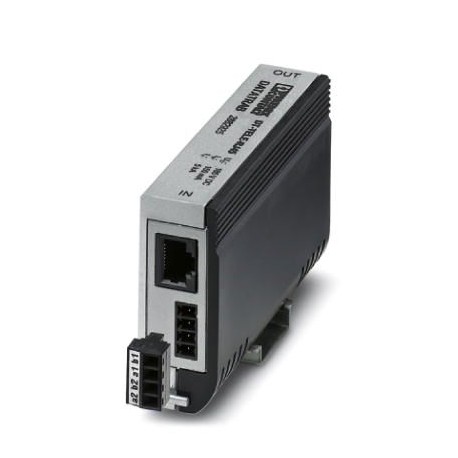

DT-TELE-RJ45
2882925
PHOENIX_CONTACT
1
Dispos. protez. contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2882925 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | CL3221 - |
Pagina catalogo | Pagina 162 (C_4_2017) |
GTIN | 4046356155137 |
Peso per pezzo (confezione esclusa) | 314,324 g |
Numero tariffa doganale | 85369010 |
Paese di origine | DE (Germania) |
Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
---|---|
Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Grado di protezione | IP20 |
Materiale custodia | Pressofuso di zinco |
---|---|
Colore | argento/nero |
Tipo di montaggio | Adattatore specifico e guida 35 mm |
Tipo | Adattatori intermedi per montaggio su guida |
N. poli | 4 |
Direzione di azione | Line-Line & Line-Ground/Shield |
Classe di prova IEC | B2 |
---|---|
C1 | |
C2 | |
C3 | |
D1 | |
Massima tensione permanente UC | 185 V DC |
130 V AC | |
Corrente di dimensionamento | ≤ 380 mA (25 °C) |
Corrente attiva di esercizio ICa UC | ≤ 6 µA |
Corrente conduttori di terra IPE | ≤ 4 µA |
Corrente nominale dispersa In(8/20) µs (filo-filo) | ≤ 5 kA |
Corrente nominale dispersa In(8/20)µs (filo-terra) | ≤ 5 kA |
Corrente dispersa Itotal(8/20) µs | 10 kA |
Corrente ad impulsi nominale Ian (10/1000)µs (filo-filo) | 100 A |
Corrente ad impulsi nominale Ian (10/1000)µs (filo-terra) | 100 A |
Corrente ad impulsi nominale Ian (10/700)µs (filo-filo) | 150 A |
Corrente ad impulsi nominale Ian (10/700)µs (filo-terra) | 150 A |
Limitazione di tensione in uscita a 1KV/µs (filo-filo) stat. | ≤ 250 V |
Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 250 V |
Tensione residua con In(conduttore-conduttore) | ≤ 120 V |
Tensione residua con In(conduttore-terra) | ≤ 120 V |
Livello di protezione Up(conduttore-conduttore) | ≤ 250 V (B2 - 4 kV / 100 A) |
≤ 250 V (C1 - 1 kV / 500 A) | |
≤ 250 V (C2 - 10 kV / 5 kA) | |
Livello di protezione Up(conduttore-terra) | ≤ 250 V (B2 - 4 kV / 100 A) |
≤ 250 V (C1 - 1 kV / 500 A) | |
≤ 250 V (C2 - 10 kV / 5 kA) | |
Tempo di eccitazione tA(filo-filo) | ≤ 100 ns |
Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
Attenuazione d’inserzione aE, simm. | tip. 0,5 dB (≤ 5 MHz / 100 Ω) |
tip. 0,3 dB (≤ 8 MHz / 150 Ω) | |
tip. 0,3 dB (≤ 2,5 MHz / 600 Ω) | |
Frequenza limite fg (3dB), simm. nel sistema a 100 Ohm | tip. 50 MHz |
Capacità (filo-filo) | tip. 20 pF (f=1 MHz / VR= 0 V) |
Capacità (filo-terra) | tip. 20 pF (f=1 MHz / VR= 0 V) |
Resistenza in serie | 3,3 Ω 10 % |
Segnalazione protezione contro le sovratensioni guasta | nessuna |
Resistenza corrente impulsiva (conduttore-conduttore) | B2 - 4 kV/100 A |
C1 - 1 kV/500 A | |
C2 - 10 kV/5 kA | |
Resistenza corrente impulsiva (conduttore-terra) | B2 - 4 kV/100 A |
C1 - 1 kV/500 A | |
C2 - 10 kV/5 kA | |
D1 - 1 kA |
Collegamento | RJ45 / COMBICON |
---|---|
Tipo di collegamento IN | Connettore femmina RJ45 |
MC 1,5/4 | |
Tipo di collegamento OUT | Connettore femmina RJ45 |
MC 1,5/4 | |
Tecnica di connessione | Connessione a vite |
Filettatura | M2 |
Coppia di serraggio | 0,22 Nm |
Lunghezza di spelatura | 7 mm |
Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
Sezione conduttore AWG | 28 ... 16 |
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
---|---|
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes | |
PHOENIX CONTACT-2882925-DT-TELE-RJ45 | 118 Kbytes |
