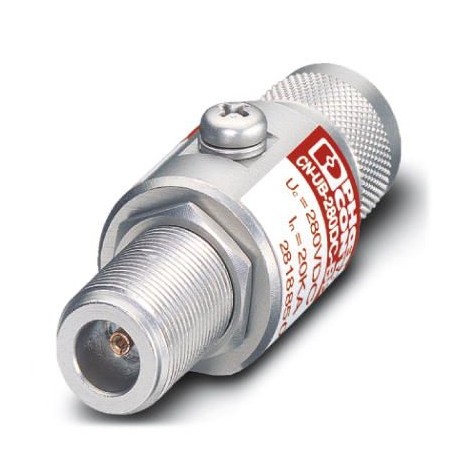

CN-UB-280DC-BB 2818850 PHOENIX CONTACT Dispos. protez. contro le sovratensioni
CN-UB-280DC-BB
2818850
PHOENIX_CONTACT
Dispos. protez. contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Comprati di solito insieme
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2818850 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL3311 - |
| Pagina catalogo | Pagina 475 (C_8_2013) |
| GTIN | 4017918164027 |
| Peso per pezzo (confezione esclusa) | 131,450 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
|---|---|
| Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
| Grado di protezione | IP55 |
Generalità
| Materiale custodia | ottone nichelato |
|---|---|
| Categoria di sovratensione | III |
| Grado d'inquinamento | 2 |
| Tipo di montaggio | Adattatore specifico |
| Tipo | Adattatore |
| Direzione di azione | Line-Shield/Earth Ground |
Altre descrizioni
| Nota | Per soddisfare le condizioni di spegnimento delle tensioni DC, è necessario osservare le seguenti indicazioni: "il dispositivo di protezione contro le sovratensioni è da utilizzare insieme ad un'unità di invio, che disattiva i cortocircuiti". |
|---|
Circuito di protezione
| Classe di prova IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Massima tensione permanente UC | 280 V DC |
| 195 V AC | |
| Corrente di dimensionamento | 5 A (25 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 1 µA |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 20 kA |
| Corrente nominale dispersa In(8/20)µs (filo-schermatura) | 20 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs (conduttore-terra) | 2,5 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs (conduttore-schermatura) | 2,5 kA |
| Corrente dispersa Itotal(8/20) µs | 20 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 20 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-schermatura) | 20 kA |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-terra) | 100 A |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-schermatura) | 100 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 900 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-schermatura) spike | ≤ 900 V |
| Livello di protezione Up(conduttore-terra) | ≤ 900 V (C1 - 1 kV / 500 A) |
| ≤ 1,1 kV (C2 - 10 kV / 5 kA) | |
| ≤ 1 kV (C3 - 25 A) | |
| Livello di protezione Up(conduttore-schermatura) | ≤ 900 V (C1 - 1 kV / 500 A) |
| ≤ 1,1 kV (C2 - 10 kV / 5 kA) | |
| ≤ 1 kV (C3 - 25 A) | |
| Tempo di risposta tA | ≤ 100 ns |
| Attenuazione d’inserzione aE, asimm. | tip. 0,1 dB (≤ 1,2 GHz / 50 Ω) |
| tip. 0,2 dB (≤ 2,2 GHz / 50 Ω) | |
| Frequenza limite fg (3dB), asimm. (Schermatura) nel sistema a 50 Ohm | > 3 GHz |
| Rapporto d'onde stazionarie VSWR in sistemi a 50 Ω | tip. 1,1 (≤ 2 GHz) |
| Potenza HF consentita Pmaxa VSWR=xx (sistema a 50 Ohm) | 700 W (VSWR = 1,1) |
| 200 W (VSWR= ∞) | |
| Capacità | tip. 1,5 pF |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Resistenza corrente impulsiva (conduttore-terra) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C3 - 100 A | |
| D1 - 2,5 kA | |
| Resistenza corrente impulsiva (conduttore-schermatura) | C1 - 1 kV/500 A |
| C2 - 10 kV/5 kA | |
| C3 - 100 A | |
| D1 - 2,5 kA |
Dati di collegamento
| Collegamento | N-Connector 50 Ω |
|---|---|
| Tipo di collegamento IN | Connettore N femmina |
| Tipo di collegamento OUT | Connettore N femmina |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2818850-CN-UB-280DC-BB | 121 Kbytes |
|
