Visualizza ingrandito

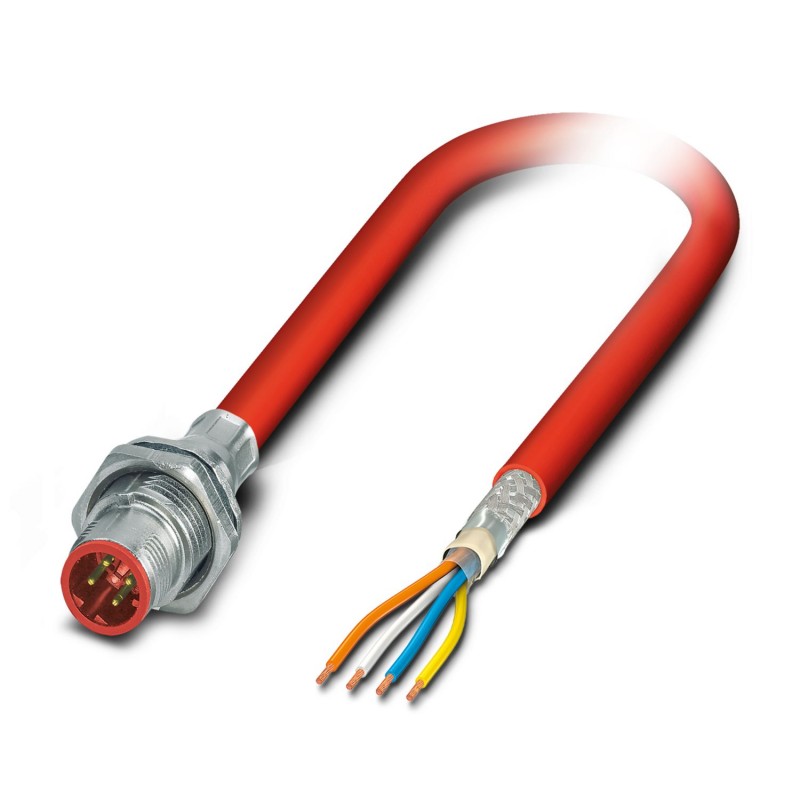

VS-MSDBPS-OE-93K-LI/1,0 1419159 PHOENIX CONTACT Cavo di sistema bus
VS-MSDBPS-OE-93K-LI/1,0
1419159
PHOENIX_CONTACT
Cavo di sistema bus
sensori > connettore da incasso per sensore-attuatore
Connessione di dispositivi di campo
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1419159 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | ABQCEC - |
| Pagina catalogo | Pagina 317 (PC_2011) |
| GTIN | 4046356541053 |
| Peso per pezzo (confezione esclusa) | 93,800 g |
| Numero tariffa doganale | 85444210 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Grado di protezione | IP67 |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (connettore / connecttore femmina) |
| -50 °C ... 70 °C (cavi, posa mobile) | |
| -20 °C ... 60 °C (cavi, posa fissa) |
Dati generali
| Corrente di dimensionamento a 40 ℃ | 4 A |
|---|---|
| Tensione di dimensionamento | 250 V |
| N. poli | 4 |
| Tipo di segnale/categoria | Sercos |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Breve descrizione alternativa del prodotto | Cavo Sercos III |
Caratteristiche testa 1
| Struttura testa | Connettore maschio da incasso diritto M12 SPEEDCON |
|---|---|
| Numero poli (piano d'inserimento) | 4 |
Cavo
| Tipo cavo | Sercos III |
|---|---|
| Tipo cavo (sigla) | 93K |
| UL AWM Style | 21694 (60 °C / 600 V) |
| Tipo di segnale/categoria | Sercos CAT5 (IEC 11801), 100 MBit/s |
| Struttura cavo | 1x4xAWG22/7; SF/TQ |
| Sezione conduttore | 4x 0,34 mm² |
| Linea segnale AWG | 22 |
| Struttura conduttore segnale linea | 7x 0,25 mm |
| Diametro cavo incluso isolamento | ca. 1,55 mm |
| Colori filo | bianco, giallo, blu, arancio |
| Tipo di schermatura a coppie | Poliestere rivestito in alluminio |
| Cordatura intera | Sternvierer |
| Schermatura | Treccia di fili in rame stagnati |
| Guaina esterna, colore | rosso traffico RAL 3020 |
| Spessore parete rivestimento esterno | ca. 0,9 mm |
| Diametro esterno cavo D | 6,5 mm ±0,2 mm |
| Raggio di piegatura minima, fisso | 3 x D |
| Raggio di piegatura minima, flessibile | 7 x D |
| Peso del cavo | 68 kg/km |
| Guaina esterna, materiale | PVC |
| Guaina interna materiale | PVC |
| Materiale isolamento fili | PE |
| Materiale conduttore | Filo Cu stagnato |
| Resistenza di isolamento | ≥ 0,5 GΩ*km |
| resistenza del conduttore | ≤ 120 Ω/km |
| Impedenza caratteristica | 100 Ω ±15 Ω (con 100 MHz) |
| Runtime | 5,3 ns/m |
| Resistenza accoppiamento | ≤ 20,00 mΩ/m (a 10 Hz) |
| Tensione nominale cavo | 600 V |
| Tensione di prova filo/filo | 2000 V (50 Hz, 1 min) |
| Tensione di prova filo/schermatura | 2000 V (50 Hz, 1 min) |
| Resistenza alla fiamma | secondo UL 1685 (CSA FT 4) |
| Resistenza all'olio | limitatamente resistente agli oli |
| Altra resistenza | resistente ai raggi UV secondo la norma UL 1581, paragrafo 1200 |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (cavi, posa fissa) |
| -40 °C ... 70 °C (cavi, posa mobile) | |
| Temperatura ambiente (posa) | -20 °C ... 60 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -50 °C ... 70 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027060307eCl@ss 4.127060307eCl@ss 5.027061801eCl@ss 5.127060300eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1419159-VS-MSDBPS-OE-93K-LI/1,0 | 150 Kbytes |
|
