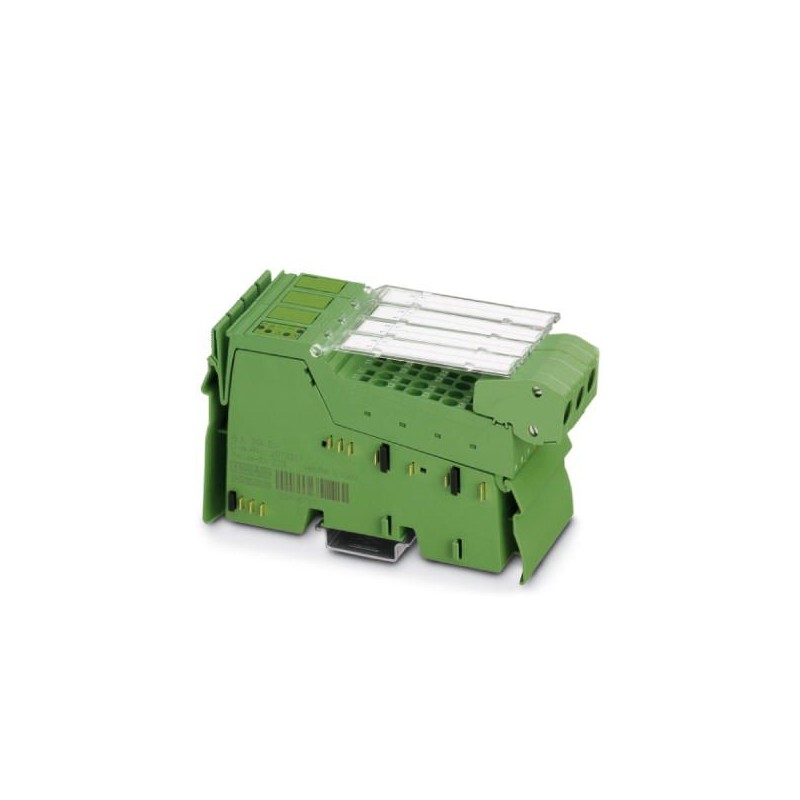

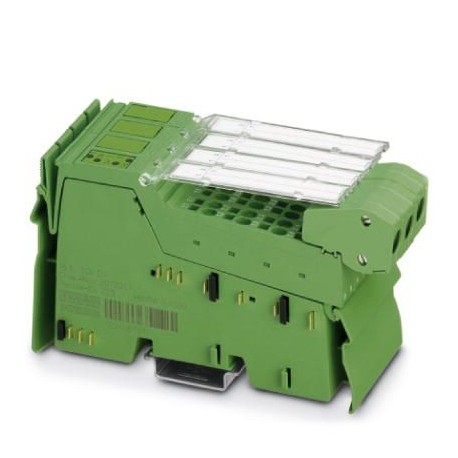

IB IL SGI 2/P-PAC 2884907 PHOENIX CONTACT Morsetto Inline
IB IL SGI 2/P-PAC
2884907
PHOENIX_CONTACT
Morsetto Inline
I / O
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2884907 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI144 - |
| Pagina catalogo | Pagina 197 (C_8_2015) |
| GTIN | 4046356296878 |
| Peso per pezzo (confezione esclusa) | 220,000 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (senza condensa) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP20 |
Generalità
| Tipo di montaggio | Guida di supporto |
|---|---|
| Peso netto | 220 g |
| Funzionamento | Elaborazione dati di processo con 3 word, PCP con 1 word |
| Messaggi di diagnostica | Caduta di alimentazione a UANASegnalazione di errore nei dati di processo |
| Caduta o superamento per difetto della tensione logica ULSegnalazione di errore periferia all'accoppiatore bus | |
| Errore di periferia Segnalazione di errore nei dati di processo |
Interfacce
| Denominazione | bus locale Inline |
|---|---|
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s |
| Fisica di trasmissione | Rame |
Interfaccia seriale
| Denominazione | Interfaccia seriale RS-485 |
|---|---|
| Rete | sì |
| Indirizzamento | Indirizzo 1 = valori nominali lordo/netto |
| Indirizzo 2 = valore nominale tara | |
| Resistenza terminale | 120 O |
| Protocollo di trasmissione | STX/ETX |
Potenziali Inline
| Denominazione | Alimentazione della logica (UL) |
|---|---|
| Tensione di alimentazione | 7,5 V DC (tramite ripartitore di potenziale) |
| Corrente assorbita | tip. 85 mA |
| max. 100 mA | |
| Denominazione | Alimentazione del modulo analogico (UANA) |
| Tensione di alimentazione | 24 V DC (tramite ripartitore di potenziale) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | 7 mA (a vuoto senza DMS e senza visualizzazione) |
| tip. 25 mA (con carico tipico di 350 Ohm per canale) | |
| 80 mA (con carico massimo di 55 Ω e visualizzazione) | |
| max. 100 mA | |
| Potenza assorbita | tip. 1,2 W (Dispositivo in esercizio nominale) |
Contatti
| Descrizione | Contatto in chiusura libero da potenziale |
|---|---|
| Numero | 2 (Ka1-Kb1, Ka2-Kb2) |
| Resistività di massa | < 1 Ω (tip.) |
| Tempo di eccitazione tipica | tip. 100 ms |
Ingressi analogici
| Descrizione dell'ingresso | Canali d'ingresso per celle di carico |
|---|---|
| Numero ingressi | 2 |
| Tecnica di connessione | Conduttore da 6 o 4 fili, schermato twisted pair |
| Differenza ponticelli Ud | Campo di misura definito selezionando il valore caratteristico |
| Tensione ponticelli U0 | 5 V |
| Caratteristiche | ±1 mV/V, ±2 mV/V, ±3 mV/V, ±3,33 mV/V, ±4 mV/V, ±5 mV/V |
| Rappresentazione del valore misurato | 15 bit + segno (dati di processo); 15 bit + segno e valore misurato della visualizzazione in record dati ASCII (PCP) |
| Aggiornamento dati di processo | tip. 100 ms (12,5 ms, in base alla configurazione) |
Uscite analogiche
| Nome protezione | Protezione contro cortocircuiti delle uscite di tensione |
|---|---|
| Circuito/componente di protezione | sì, almeno 1 minuto mediante monitoraggio della temperatura |
| Descrizione dell'uscita | Uscita in tensione |
| Numero uscite | 2 |
| Impedenza | > 55 Ω (per canale) |
| Tensione d'uscita | tip. 5 V |
| Corrente d'uscita | max. 90 mA (per canale) |
| Corrente di uscita massima | max. 90 mA (per canale) |
Separazione del potenziale
| Test di verifica | Periferia logica/analogica (isolatore digitale) 500 V AC 50 Hz 1 min. |
|---|---|
| RS-485 / periferia analogica (distanza di sezionamento) 500 V AC 50 Hz 1 min. | |
| Contatto in chiusura Ka1- Kb1/ periferia analogica (distanza di sezionamento) 500 V AC 50 Hz 1 min. | |
| Contatto in chiusura Ka2- Kb2/ periferia analogica (distanza di sezionamento) 500 V AC 50 Hz 1 min. | |
| Terra funzionale / periferia analogica (distanza di sezionamento) 500 V AC 50 Hz 1 min. | |
| Periferia logica/RS-485 (isolatore digitale) 500 V AC 50 Hz 1 min. | |
| Contatto in chiusura Ka1- Kb1/ RS-485 (distanza di sezionamento) 500 V AC 50 Hz 1 min. | |
| Contatto in chiusura Ka2- Kb2/ RS-485 (distanza di sezionamento) 500 V AC 50 Hz 1 min. | |
| Terra funzionale / RS-485 (distanza di sezionamento) 500 V AC 50 Hz 1 min. | |
| Logica / Contatto in chiusura Ka1- Kb1(optoaccoppiatori) 500 V AC 50 Hz 1 min. | |
| Contatto in chiusura Ka2- Kb2/contatto in chiusura Ka1- Kb1(distanza di sezionamento) 500 V AC 50 Hz 1 min. | |
| Terra funzionale / Contatto in chiusura Ka1- Kb1(distanza di sezionamento) 500 V AC 50 Hz 1 min. | |
| Logica / Contatto in chiusura Ka2- Kb2(optoaccoppiatori) 500 V AC 50 Hz 1 min. | |
| Terra funzionale / Contatto in chiusura Ka2- Kb2(distanza di sezionamento) 500 V AC 50 Hz 1 min. | |
| Logica/Terra funzionale (distanza di sezionamento) 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2884907-IB IL SGI 2/P-PAC | 148 Kbytes |
|
