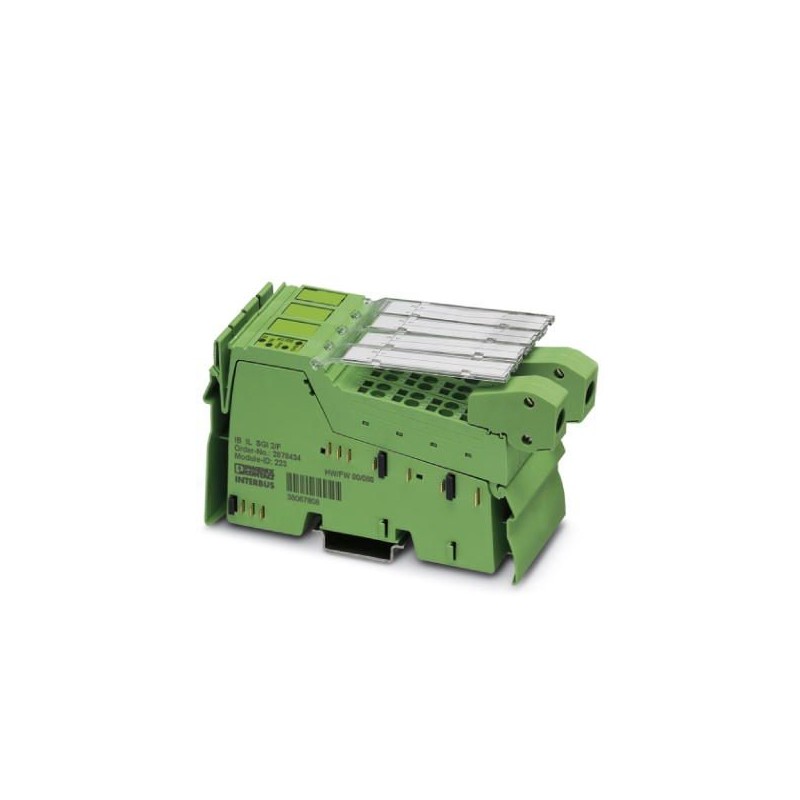

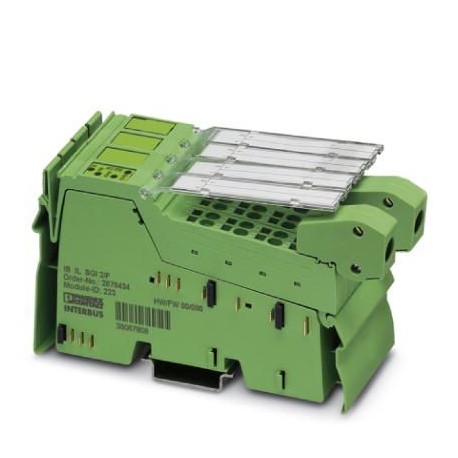

IB IL SGI 2/F-PAC
2878638
PHOENIX_CONTACT
1
Modulo funzionale Inline
I / O
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2878638 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | DNI144 - |
Pagina catalogo | Pagina 162 (C_6_2017) |
GTIN | 4017918996406 |
Peso per pezzo (confezione esclusa) | 190,000 g |
Numero tariffa doganale | 85389091 |
Paese di origine | DE (Germania) |
Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
---|---|
Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (senza condensa) |
Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
Grado di protezione | IP20 |
Tipo di montaggio | Guida di supporto |
---|---|
Peso netto | 190 g |
Funzionamento | Elaborazione dati di processo con 3 word, PCP con 1 word |
Messaggi di diagnostica | Caduta di alimentazione a UANASegnalazione di errore nei dati di processo |
Caduta o superamento per difetto della tensione logica ULSegnalazione di errore periferia all'accoppiatore bus | |
Errore di periferia Segnalazione di errore nei dati di processo |
Denominazione | bus locale Inline |
---|---|
Numero di canali | 2 |
Collegamento | Ripartitore dati Inline |
Velocità di trasmissione | 500 kBit/s |
Fisica di trasmissione | Rame |
Denominazione | Alimentazione della logica (UL) |
---|---|
Tensione di alimentazione | 7,5 V DC (tramite ripartitore di potenziale) |
Corrente assorbita | tip. 75 mA |
max. 85 mA | |
Denominazione | Alimentazione del modulo analogico (UANA) |
Tensione di alimentazione | 24 V DC (tramite ripartitore di potenziale) |
Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
Corrente assorbita | tip. 8 mA (senza DMS) |
tip. 32 mA (con carico massimo 58,3 Ω con UV= 5 V) | |
Potenza assorbita | tip. 0,76 W (Dispositivo in esercizio nominale) |
Descrizione dell'ingresso | Canali d'ingresso per celle di carico |
---|---|
Numero ingressi | 2 |
Tecnica di connessione | Conduttore da 6 o 4 fili, schermato twisted pair |
Differenza ponticelli Ud | Campo di misura definito selezionando il valore caratteristico e la tensione dei ponticelli |
Tensione ponticelli U0 | 3,3 V |
Caratteristiche | +1 mV/V, +2 mV/V, +3 mV/V, +4 mV/V |
±1 mV/V, ±2 mV/V, ±3 mV/V, ±4 mV/V | |
Rappresentazione del valore misurato | 15 bit + segno |
Descrizione dell'uscita | Uscita in tensione |
---|---|
Numero uscite | 2 |
Impedenza | > 58,3 Ω (tipica; resistenza complessiva ammessa di DMS) |
Tensione d'uscita | 5 V |
3,3 V | |
Corrente d'uscita | tip. 55 mA (con UV= 3,3 V) |
tip. 85 mA (con UV= 5 V) |
Test di verifica | Periferia logica/analogica (isolatore digitale) 500 V AC 50 Hz 1 min. |
---|---|
Terra funzionale / periferia analogica (distanza di sezionamento) 500 V AC 50 Hz 1 min. | |
Logica/Terra funzionale (distanza di sezionamento) 500 V AC 50 Hz 1 min. |
China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
---|---|
Nessuna sostanza pericolosa sopra i valori di soglia |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes | |
PHOENIX CONTACT-2878638-IB IL SGI 2/F-PAC | 130 Kbytes |
