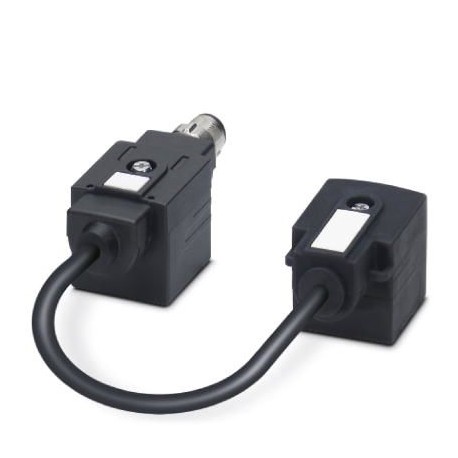

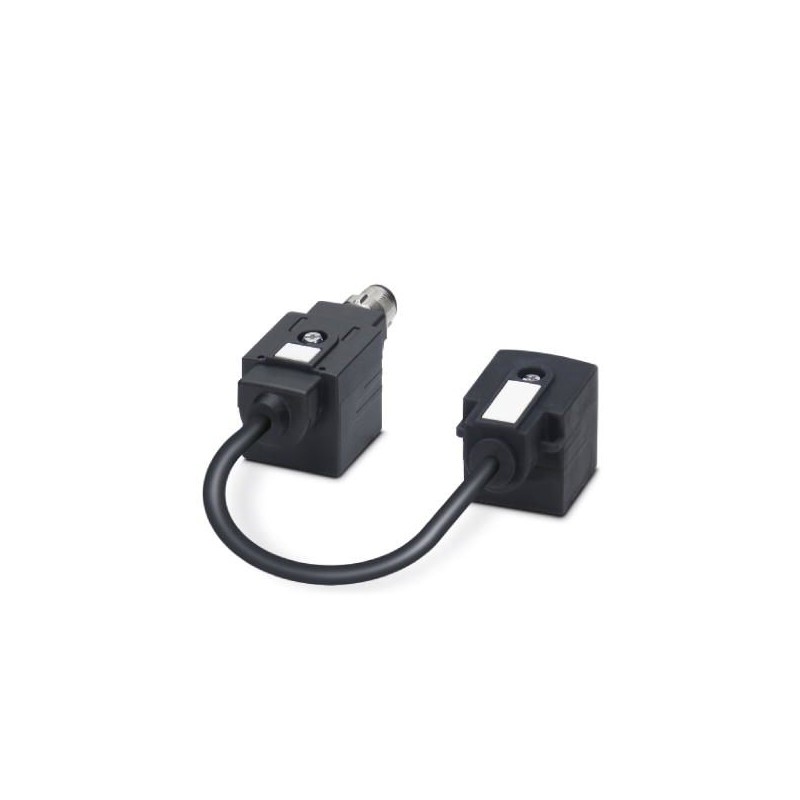

SAC-MR/0,2-116/2XA-1L-Z SCO 1458156 PHOENIX CONTACT Adattatore per doppio connettore per valvole
SAC-MR/0,2-116/2XA-1L-Z SCO
1458156
PHOENIX_CONTACT
Adattatore per doppio connettore per valvole
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1458156 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF1DPA - |
| Pagina catalogo | Pagina 264 (C_2_2017) |
| GTIN | 4046356638579 |
| Peso per pezzo (confezione esclusa) | 68,800 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C (connettore per valvole) |
|---|---|
| Grado di protezione | IP65 |
| IP67 |
Generalità
| Corrente di dimensionamento a 40 ℃ | 4 A |
|---|---|
| Tensione di dimensionamento | 24 V AC |
| 24 V DC | |
| N. poli | 4 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | A - standard |
| Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
| Connettori per valvole EN 175301-803 | |
| Tipo di segnale/categoria | npn |
| Segnalazione stato | 1 LED |
| Circuito/componente di protezione | Diodo Z |
| Potenza impulso Wmax | 40 W (a 100 µs impulso quadrato) |
| Tensione della polarità | 70 V (a corrente costante di 2 mA) |
| Tensione di blocco | 50 V |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Cicli di manovra | 50 (connettore per valvole) |
| Coppia di serraggio | 0,6 Nm (connettore per valvole) |
Materiale
| Classe di combustibilità a norma UL 94 | HB |
|---|---|
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale dei contatti del connettore per valvole | CuSn |
| Materiale superficie contatti connettore per valvole | Sn |
| Materiale inserto portacontatti connettore per valvola | PA 6.6 |
| Materiale custodia connettori per valvole | TPU |
| Materiale ghiera | Pressogetto di zinco, nichelato |
| Materiale guarnizione | TPU (Guarnizione stampata a iniezione) |
Normative e prescrizioni
| Definizione norma | Connettore M12 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-101 |
| Definizione norma | Connettori per valvole |
| Norme/Disposizioni | EN 175301-803 |
| Classe di combustibilità a norma UL 94 | HB |
Cavo
| Tipo cavo | PUR/PVC 0,75 mm² nero |
|---|---|
| Tipo cavo (sigla) | 116 |
| Abbreviazione cavi | LiYY11Y |
| UL AWM Style | 20549 |
| Sezione conduttore | 3x 0,75 mm² |
| Linea segnale AWG | 18 |
| Struttura conduttore segnale linea | 24x 0,20 mm |
| Diametro cavo incluso isolamento | 1,7 mm ±0,05 mm |
| Colori filo | nero 1, nero 2, verde/giallo |
| Cordatura intera | 3 fili twistati longitudinalmente |
| Guaina esterna, colore | nero RAL 9005 |
| Diametro esterno cavo D | 5,8 mm ±0,2 mm |
| Raggio di piegatura minima, flessibile | 10 x D |
| Numero dei cicli di piegatura | 1000000 |
| Velocità di posizionamento | 2 m/s |
| Accelerazione | 2,5 m/s² |
| Guaina esterna, materiale | PUR |
| Guaina interna materiale | PVC |
| Materiale isolamento fili | PVC |
| Materiale conduttore | Filo Cu nudo |
| Resistenza di isolamento | ≥ 20 MΩ*km |
| resistenza del conduttore | 26 Ω/km (a 20 °C) |
| Tensione nominale cavo | 300 V |
| Tensione di prova cavo | 1200 V |
| Caratteristiche particolari | flessibile |
| Resistenza alla fiamma | DIN VDE 0482 |
| DIN EN 50265-2-1 | |
| a norma UL FT-2 | |
| Altra resistenza | non aderente |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -5 °C ... 80 °C (cavi, posa mobile) |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 10.0.127060312eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060312
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1458156-SAC-MR/0,2-116/2XA-1L-Z SCO | 149 Kbytes |
|
