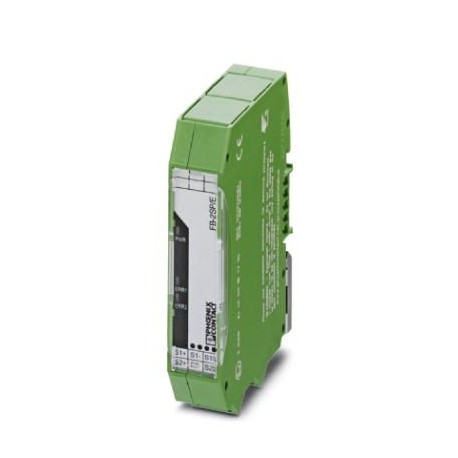

FB-2SP/E 2316052 PHOENIX CONTACT Accoppiatore
FB-2SP/E
2316052
PHOENIX_CONTACT
Accoppiatore
Sicurezza e comunicazioni
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2316052 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNC144 - |
| Pagina catalogo | Pagina 513 (C_6_2017) |
| GTIN | 4055626000916 |
| Peso per pezzo (confezione esclusa) | 109,400 g |
| Numero tariffa doganale | 85389099 |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C (A seconda della corrente di dimensionamento impostata) |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza formazione di condensa) |
| Grado di protezione | IP20 |
Generalità
| Posizione d'installazione | su guida orizzontale NS 35 secondo EN 60715 |
|---|---|
| Peso netto | 109,4 g |
| Materiale custodia | PA 6.6-FR |
| Colore | verde |
| Fieldbus Foundation | FF-846 |
Alimentazione
| Range tensione di alimentazione | 10,5 V DC ... 32 V DC (tramite FB-ET/E) |
|---|---|
| Max. corrente assorbita | 3,5 mA (a vuoto) |
| Sezione conduttore flessibile max. | 0,20 mm² |
| Sezione conduttore flessibile min. | 2,50 mm² |
| Sezione conduttore rigido max. | 0,20 mm² |
| Sezione conduttore rigido min. | 2,50 mm² |
| Sezione max. del conduttore flessibile AWG | 12 |
| Sezione min. conduttore flessibile AWG | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Sezione trasversale conduttore AWG min. | 24 |
Interfacce seriali
| Interfaccia 1 | Fieldbus Foundation e Segmento PROFIBUS PA |
|---|---|
| Numero porte | 2 |
| Collegamento | Connessione a vite COMBICON a innesto per qualsiasi presa |
| Resistenza terminale | tramite FB-ET/E |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
| Tensione nominale in uscita | ≤ 32 V (per presa) |
| Corrente di uscita massima | 45 mA (per derivazione) |
| Induttanza Li | 0 µH |
| Max. tensione d’uscita Uo | Ui |
Dati tecnici di sicurezza
| Max. tensione d’uscita Uo | Ui |
|---|---|
| Max. corrente in uscita Io | 50 mA (per derivazione) |
| Max. potenza in uscita Po | Uox Io |
| Gruppo | IIC |
| Max. capacità esterna Co | 60 nF |
| Gruppo | IIC |
| Max. induttività esterna Lo | 250 µH |
| ATEX | Sira 14ATEX4018X; II 3(3)G Ex nA [ic] IIC T4 Gc; Ex nA [ic] IIC T4 Gc, FISCO ic spurs |
| IECEx | IECEx SIR 14.0011X; Ex nA [ic] IIC T4 Gc; Ex nA [ic] IIC T4 Gc, FISCO ic spurs |
| CSA, USA/Canada | Class I, Div. 2, Groups A,B,C,D Ex nL IIC T4 FNICO, Ex ic IIC T4 FISCO ic Ex nA [nL] IIC T4, Ex nA [ic] IIC T4 Ex nA [nL] IIC T4 FNICO spurs, Ex nA [ic] IIC T4 FISCO ic spurs Class I, Zone 2 AEx nL IIC T4 FNICO, AEx ic IIC T4 FISCO ic AEx nA [nL] IIC T4, AEx nA [ic] IIC T4 AEx nA [nL] IIC T4 FNICO spurs, AEx nA [ic] IIC T4 FISCO ic spurs |
Normative e prescrizioni
| Tipo di prova | Resistenza alla corrosione secondo ANSI-ISA 71.04-1985 - Grado di severità G3 |
|---|---|
| Denominazione | Norme / Disposizioni |
| Norme/Disposizioni | Immunità ai disturbi da oscillazioni sinusoidali smorzate secondo IEC 61000-4-12 |
| Denominazione | Norme / Disposizioni |
| Norme/Disposizioni | Caldo secco a norma IEC 61131-2 |
| Denominazione | Norme / Disposizioni |
| Norme/Disposizioni | Calore umido a norma IEC 61131-2 |
| Denominazione | Norme / Disposizioni |
| Norme/Disposizioni | Urti e vibrazioni a norma EN 61131-2 e EN 50178 |
| IEC 61158-2 | |
| IEC 60529, IEC 61158-2 | |
| NE21 | |
| EN 61326, EN 60068-2-27, EN 60068-2-6, EN 60079-0, EN 60079-11, EN 60079-15 | |
| FF-846 | |
| Urti | 15g, 11 ms |
| Vibrazioni (funzionamento) | 1g, 10 Hz ... 150 Hz |
| Fieldbus Foundation | FF-846 |
| Gruppo | IIC |
| IIC | |
| ATEX | Sira 14ATEX4018X; II 3(3)G Ex nA [ic] IIC T4 Gc; Ex nA [ic] IIC T4 Gc, FISCO ic spurs |
| IECEx | IECEx SIR 14.0011X; Ex nA [ic] IIC T4 Gc; Ex nA [ic] IIC T4 Gc, FISCO ic spurs |
| CSA, USA/Canada | Class I, Div. 2, Groups A,B,C,D Ex nL IIC T4 FNICO, Ex ic IIC T4 FISCO ic Ex nA [nL] IIC T4, Ex nA [ic] IIC T4 Ex nA [nL] IIC T4 FNICO spurs, Ex nA [ic] IIC T4 FISCO ic spurs Class I, Zone 2 AEx nL IIC T4 FNICO, AEx ic IIC T4 FISCO ic AEx nA [nL] IIC T4, AEx nA [ic] IIC T4 AEx nA [nL] IIC T4 FNICO spurs, AEx nA [ic] IIC T4 FISCO ic spurs |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
